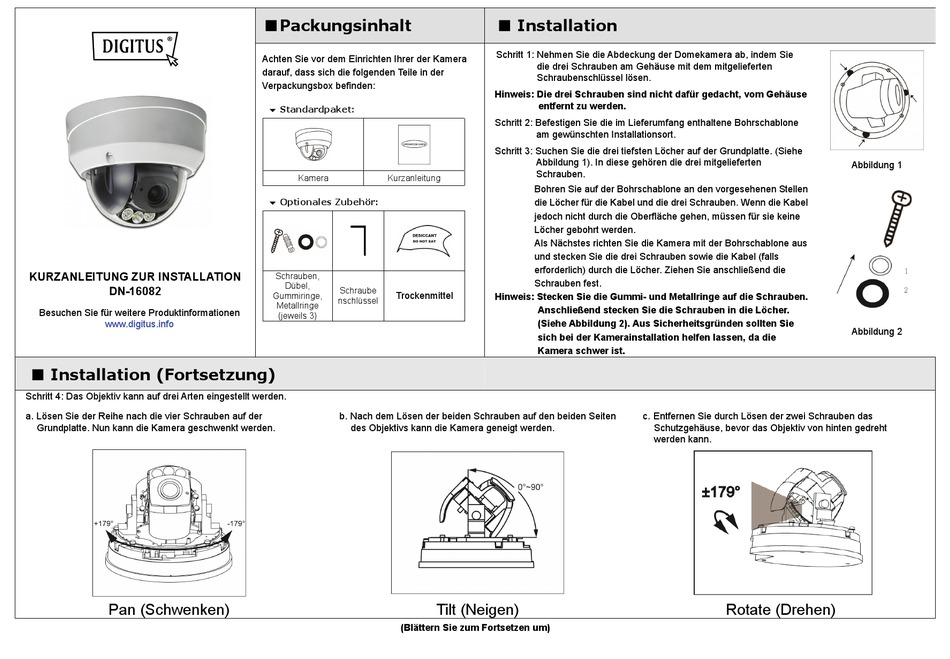

Digitus DN-16082 Kurzanleitung Zur Installation

KURZANLEITUNG ZUR INSTALLATION
DN-16082
Besuchen Sie für weitere Produktinformationen
www.digitus.info
■ Installation (Fortsetzung)
Schritt 4: Das Objektiv kann auf drei Arten eingestellt werden.
a. Lösen Sie der Reihe nach die vier Schrauben auf der
Grundplatte. Nun kann die Kamera geschwenkt werden.
Pan (Schwenken)
■ Packungsinhalt
Achten Sie vor dem Einrichten Ihrer der Kamera
darauf, dass sich die folgenden Teile in der
Verpackungsbox befinden:
 Standardpaket:
Kamera Kurzanleitung
 Optionales Zubehör:
Schrauben,
Dübel,
Schraube
Trockenmittel
Gummiringe,
nschlüssel
Metallringe
(jeweils 3)
b. Nach dem Lösen der beiden Schrauben auf den beiden Seiten
des Objektivs kann die Kamera geneigt werden.
Tilt (Neigen)
(Blättern Sie zum Fortsetzen um)
■ Installation
Schritt 1: Nehmen Sie die Abdeckung der Domekamera ab, indem Sie
die drei Schrauben am Gehäuse mit dem mitgelieferten
Schraubenschlüssel lösen.
Hinweis: Die drei Schrauben sind nicht dafür gedacht, vom Gehäuse
entfernt zu werden.
Schritt 2: Befestigen Sie die im Lieferumfang enthaltene Bohrschablone
am gewünschten Installationsort.
Schritt 3: Suchen Sie die drei tiefsten Löcher auf der Grundplatte. (Siehe
Abbildung 1). In diese gehören die drei mitgelieferten
Schrauben.
Bohren Sie auf der Bohrschablone an den vorgesehenen Stellen
die Löcher für die Kabel und die drei Schrauben. Wenn die Kabel
jedoch nicht durch die Oberfläche gehen, müssen für sie keine
Löcher gebohrt werden.
Als Nächstes richten Sie die Kamera mit der Bohrschablone aus
und stecken Sie die drei Schrauben sowie die Kabel (falls
erforderlich) durch die Löcher. Ziehen Sie anschließend die
Schrauben fest.
Hinweis: Stecken Sie die Gummi- und Metallringe auf die Schrauben.
Anschließend stecken Sie die Schrauben in die Löcher.
(Siehe Abbildung 2). Aus Sicherheitsgründen sollten Sie
sich bei der Kamerainstallation helfen lassen, da die
Kamera schwer ist.
c. Entfernen Sie durch Lösen der zwei Schrauben das
Schutzgehäuse, bevor das Objektiv von hinten gedreht
werden kann.
Abbildung 1
Abbildung 2
Rotate (Drehen)
