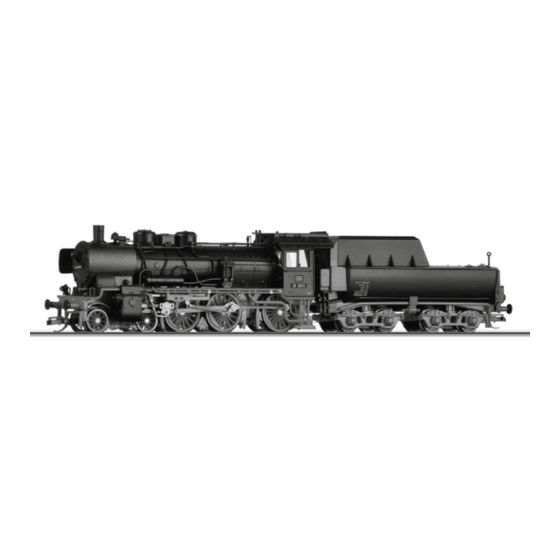

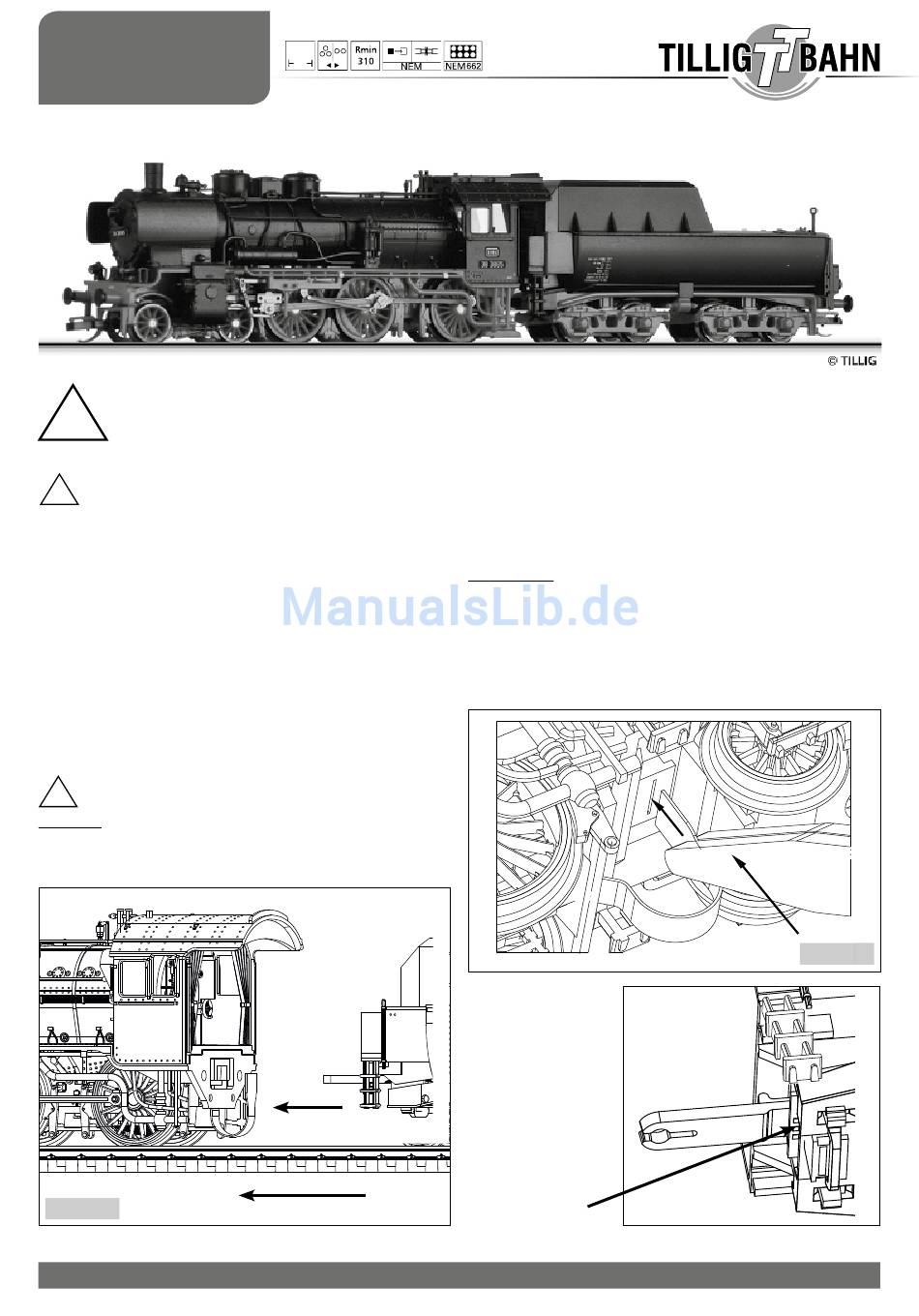

Dampflok
BR 38
Art.-Nr. 02027
Achtung!
!
Vor Inbetriebnahme unbedingt den folgenden Abschnitt sorgfältig lesen und
die Betriebshinweise beachten!
Bitte unbedingt vor Gebrauch beachten!
!
Der Tender ist mit einer trennbaren Kupplung
(mechanisch steckbar an der Lok, elektrisch steckbar am
Tender) mit der Lok verbunden. Das ist für Transport und
Wartung eine optimale Lösung. Dies erfordert aber eine
erhöhte Sorgfalt beim Kuppeln und Trennen des Modells.
Bedingt durch die kleine Bauart des Tenders musste die
Digitalschnittstelle und der Platz für den Lautsprecher in
der Lok untergebracht werden. Das bedeutet, dass der
Tender alleine nicht betriebsfähig ist! Durch diese Anord-
nung ist eine Vielzahl von Leitungsverbindungen zwischen
Lok und Tender erforderlich. Diese sind durch eine flexible
Leiterplatte, die im Tender in einen Foliensteckverbinder zu
stecken ist, realisiert. Diese Steckverbindung erfordert eine
erhöhte Sorgfalt bei der Nutzung.
Bitte beachten Sie daher die folgenden Hin-
!
weise sorgfältig!
Kuppeln: Zunächst bitte die mechanische Verbindung der
Lok durch Zusammenschieben von Lok und Tender (auf
dem Gleis) vornehmen (Abb.1).
Abb. 1
www.tillig.com
www.facebook.com/tilligbahn
166
– 1 –
Als Zweites die Leiterplatte möglichst mit einer flachen Jus-
tierzange (oder einer breiteren Pinzette) in den Steckver-
binder des Tenders bis zum Anschlag einstecken (Abb.2).
Entkuppeln: Zunächst die Leiterplatte mit einer flachen
Justierzange (oder einer breiteren Pinzette) aus dem Steck-
verbinder des Tenders nach unten herausziehen (Abb.2).
Als Zweites die Lok-Tenderkupplung durch Ziehen aus der
Raststellung lösen (Abb.1).
Das Kuppeln und Entkuppeln sollte auf ein möglichstes
Mindestmaß beschränkt bleiben.
Steckverbinder
Tender
Abb. 2
364694 / 02.05.2016
