2.4 Wahl der Übertragungsfunktion (Betriebsmenü: Kennlinie)
Anmerkungen :
-
Die Zuordnung des Ausgangssignals zum Druckbereich (eingestellter Bereich) kann hier festgelegt werden.
-
Mögliche Einstellungen :
-
Die Einstellung Tab sollte erst gewählt werden, wenn die gewünschte Tabelle vollständig unter dem Betriebsmenü
Tabellenfunktion eingeben wurde.
- - - - -
FUNC
OK
LIN
FUNC
OK
C
Rücksprung zur
Messwertanzeige: linke und
mittlere Taste kurz betätigen
[LIN] lineare Zuordnung
[TAb] Zuordnung über Tabelle mit 2 bis 31 Punkten (siehe Betriebsmenü „Tabellenfunktion")

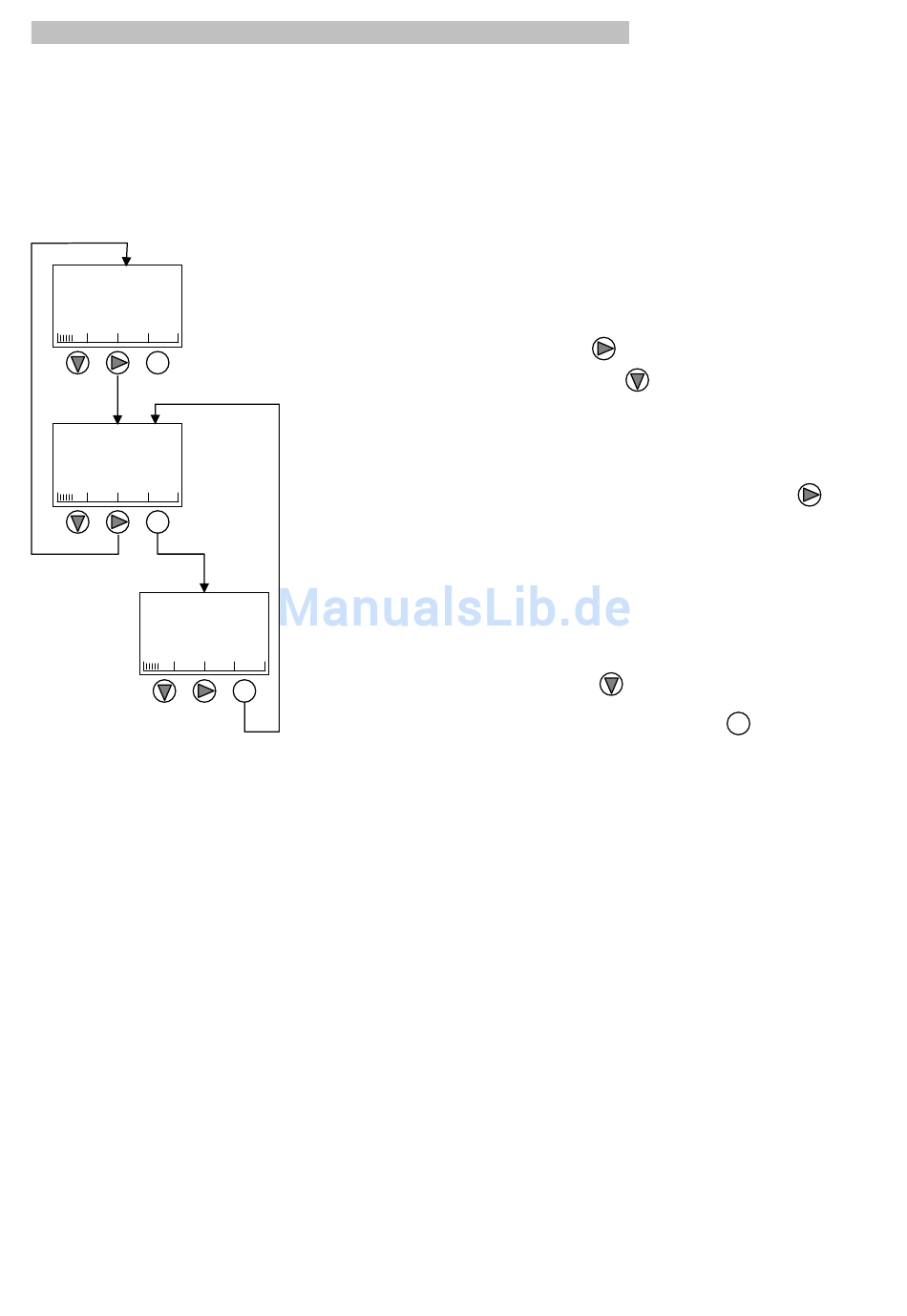

Betriebsmenü Kennlinie
Numerische Anzeige
Bargraph
Weiter
(das nächste Betriebsmenü ist über die linke Taste
Anzeige der derzeitigen Übertragungsfunktion (Untermenü FUNC)
Numerische Anzeige
Textfeld
Bargraph
Zurück
LIN
Änderung der Übertragungsfunktion (siehe Anmerkung oben)
Anzeige
FUNC
Textfeld
Modusanzeige
Ändern
OK
Bestätigen und zurück
: keine
: Druck ( Darstellung im eingestellten Messbereich )
: zur Anzeige der Übertragungsfunktion mit
der mittleren Taste
: z.B. LIN (aktuelle Einstellung )
: FUNC
: Druck ( Darstellung im eingestellten Messbereich )
: zum Betriebsmenü Kennlinie mit der mittleren Taste
: blinkende Anzeige der aktuellen Einstellung
: FUNC
: C
: mit der linken Taste
Funktion auswählen.
: Übernahme der eingestellten Funktion und zurück zum
Untermenü FUNC mit der rechten Taste
zu erreichen.)
.
OK
BTA-Nr. 030 Seite 13
