Betriebsanleitung
PASCAL CV, 4...20 mA, Typenreihe CV 3 . . . mit Anzeigemodul

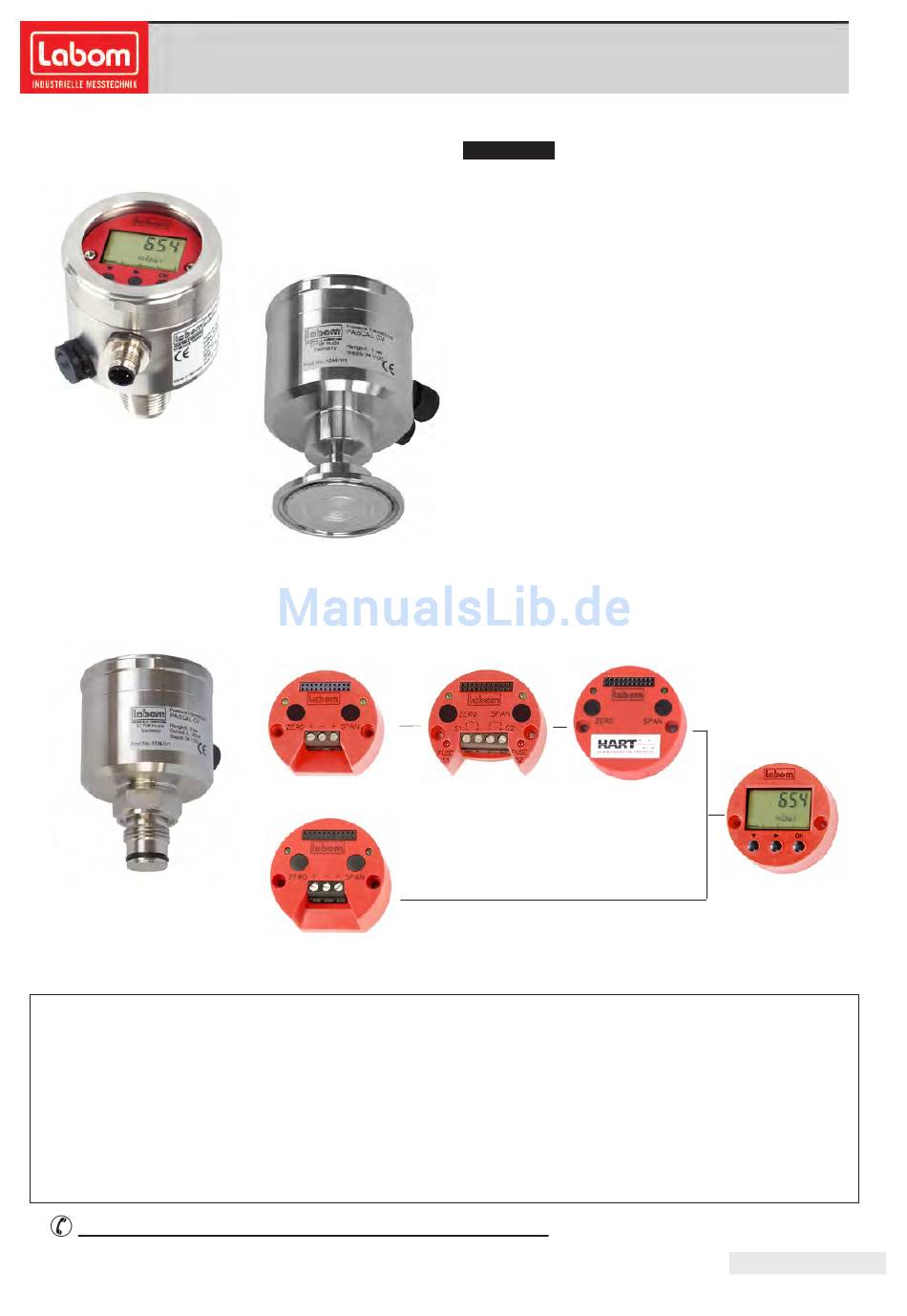

PASCAL CV kann mit verschiedenen Funktionsmodulen zum Schalten und Kommunizieren problemlos erweitert werden
(s. Tabelle Seite 7).
Inhaltsverzeichnis
Hinweise
Sicherheit
Montage
Zertifikate / Zulassungen
Anschlussplan
Fragen zu diesem Gerät ? Hotline +49 (0) 4408 804-444
www.pascal-cv.com
LABOM Mess- und Regeltechnik GmbH · Im Gewerbepark 13 · 27798 Hude · Deutschland
Tel.: +49 (0) 4408 804-0 · Fax: +49 (0) 4408 804-100 · e-mail: info@labom.com · www.labom.com
für Druckmessumformer
Basismodule
4...20 mA
PROFIBUS PA
Seite
Bedienung
2
Anzeigemodul
2
Menüstruktur/Übersicht Betriebsmenüs
3
Messwertanzeige
3
Betriebsmenüs/Parametriermöglichkeiten/
Werkseinstellung
Merkmale
■ Modular aufgebauter Druckmessumformer
Ausgangssignal:
4..20 mA, optional mit HART
■ Funktionsmodule
Multifunktionsanzeige mit 5stelliger Digitalanzeige
●
und Bargraph
Schaltmodul mit 2 potentialfreien Kanälen, bis 0,5 A
●
Schaltstrom, galvanisch nach allen Seiten getrennt,
ohne zusätzliche Hilfsenergie
■ Austausch der Funktionsmodule vor Ort ohne Neuab-
gleich "plug and measure"
■ Kontinuierliche Selbstüberwachung der Elektronik-
module und der Messzelle
■ Eingestuft nach SIL 2
■ Genauigkeit: ≤ 0,15 %
■ Turndown 5:1
■ Ex-Schutz für Gase und Stäube
■ Schutzart IP 66
■ Direkt belüftete piezoresistive Messzelle, komplett
verschweißt, ohne innenliegende Dichtung
Funktionsmodule
Schaltmodul
HART
®
-Protokoll
®
-Modul
Anzeigemodul
Seite
4
5
6
7
