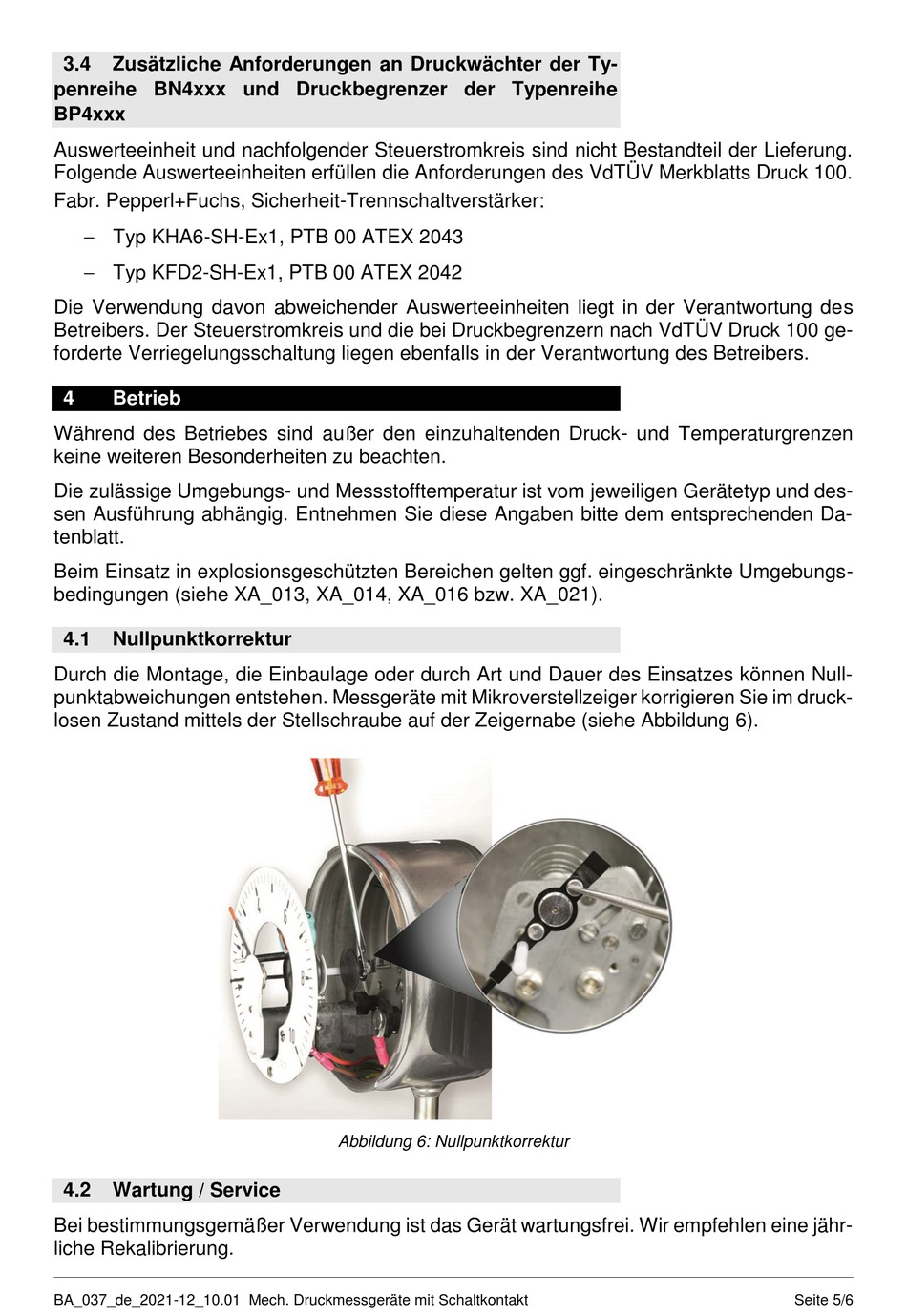

3.4
Zusätzliche Anforderungen an Druckwächter der Ty-
penreihe BN4xxx und Druckbegrenzer der Typenreihe
BP4xxx
Auswerteeinheit und nachfolgender Steuerstromkreis sind nicht Bestandteil der Lieferung.
Folgende Auswerteeinheiten erfüllen die Anforderungen des VdTÜV Merkblatts Druck 100.
Fabr. Pepperl+Fuchs, Sicherheit-Trennschaltverstärker:
Typ KHA6-SH-Ex1, PTB 00 ATEX 2043
Typ KFD2-SH-Ex1, PTB 00 ATEX 2042
Die Verwendung davon abweichender Auswerteeinheiten liegt in der Verantwortung des
Betreibers. Der Steuerstromkreis und die bei Druckbegrenzern nach VdTÜV Druck 100 ge-
forderte Verriegelungsschaltung liegen ebenfalls in der Verantwortung des Betreibers.
4
Betrieb
Während des Betriebes sind außer den einzuhaltenden Druck- und Temperaturgrenzen
keine weiteren Besonderheiten zu beachten.
Die zulässige Umgebungs- und Messstofftemperatur ist vom jeweiligen Gerätetyp und des-
sen Ausführung abhängig. Entnehmen Sie diese Angaben bitte dem entsprechenden Da-
tenblatt.
Beim Einsatz in explosionsgeschützten Bereichen gelten ggf. eingeschränkte Umgebungs-
bedingungen (siehe XA_013, XA_014, XA_016 bzw. XA_021).
4.1
Nullpunktkorrektur
Durch die Montage, die Einbaulage oder durch Art und Dauer des Einsatzes können Null-
punktabweichungen entstehen. Messgeräte mit Mikroverstellzeiger korrigieren Sie im druck-
losen Zustand mittels der Stellschraube auf der Zeigernabe (siehe Abbildung 6).
4.2
Wartung / Service
Bei bestimmungsgemäßer Verwendung ist das Gerät wartungsfrei. Wir empfehlen eine jähr-
liche Rekalibrierung.
BA_037_de_2021-12_10.01 Mech. Druckmessgeräte mit Schaltkontakt
Abbildung 6: Nullpunktkorrektur
Seite 5/6
