EX- - - - 1095
EX
1095
EX
EX
1095
1095
3. Hardware Installation
Wenn Sie die EX-1095 installieren, beachten Sie bitte die folgenden Installationshinweise.
Da es technisch große Unterschiede bei Computern gibt, können wir Ihnen nur eine gene-
relle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich bitte an die
Betriebsanleitung Ihres Computersystems.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Entfernen Sie vorsichtig das Gehäuse Ihres Desktop
PC's (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Suchen Sie nun einen
freien PCI-Express Slot.

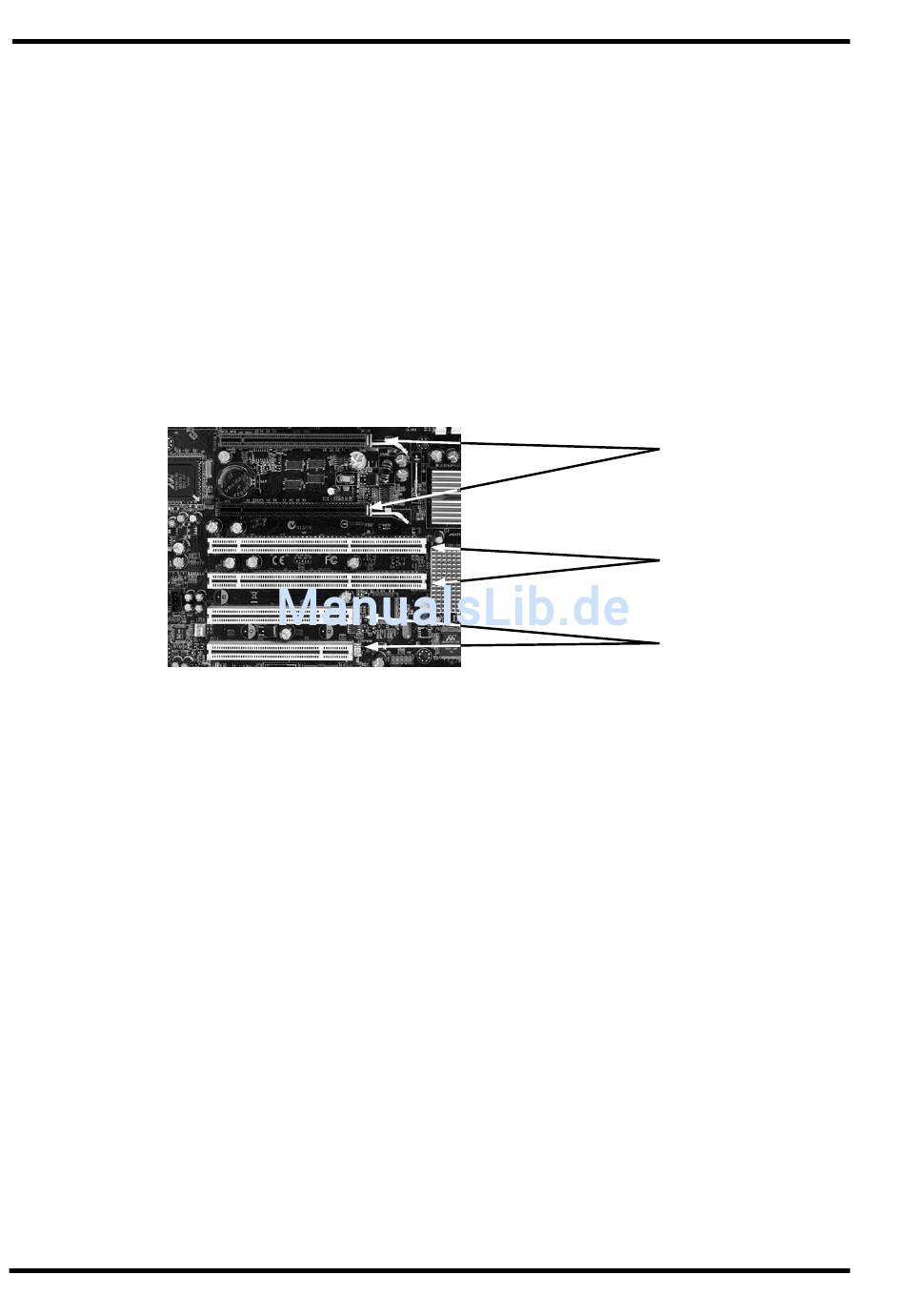

Bild 1
Stecken Sie die EX-1095 vorsichtig in den ausgewählten PCI-Express Slot ein. Beachten
Sie das die Karte dabei korrekt eingesteckt wird und dass kein Kurzschluss entsteht
(siehe Bild1). Bitte wenden Sie in keinem Fall Gewalt an. Die Karte sollte sich mit leichtem
Druck in den PCI-Express Slot einsetzen lassen! Danach befestigen Sie die EX-1095 mit
einer Schraube am Gehäuse. Sie können das Computergehäuse nun wieder schließen
und die Netzverbindungen wiederherstellen! Nun können Sie auch Ihre Karten in die opti-
onale EX-1031 einbauen (siehe Bild 2). Verbinden Sie anschließend das bei der EX-1095
mitgelieferte Kabel mit Ihrer externen Erweiterung von Exsys (siehe Anschlussbeispiel auf
Seite 5). Verbinden Sie zum Schluss noch ggf. das mitgelieferte Netzkabel oder Netzteil
mit der Box.
Wichtig!!! Schalten Sie die externe Erweiterung von Exsys immer ein bevor Sie den
PC einschalten und erst ab nachdem der PC komplett heruntergefahren wurde.
Sonst werden ggf. eingebaute Karten nicht korrekt erkannt! Eine Hot-Plug & Play
Funktion unterstützt die EX-1095 nicht!
Karte für PCI / PCI- - - - E Erweiterungen
Karte für PCI / PCI
Karte für PCI / PCI
Karte für PCI / PCI
Seite 4 4 4 4
Seite
Seite
Seite
E Erweiterungen
E Erweiterungen
E Erweiterungen
PCI-Express
Slots
PCI-X Slots
PCI-Slots
