[B] Ausbau; [C] Wiederzusammenbau - Hoshizaki IM-21 Servicehandbuch

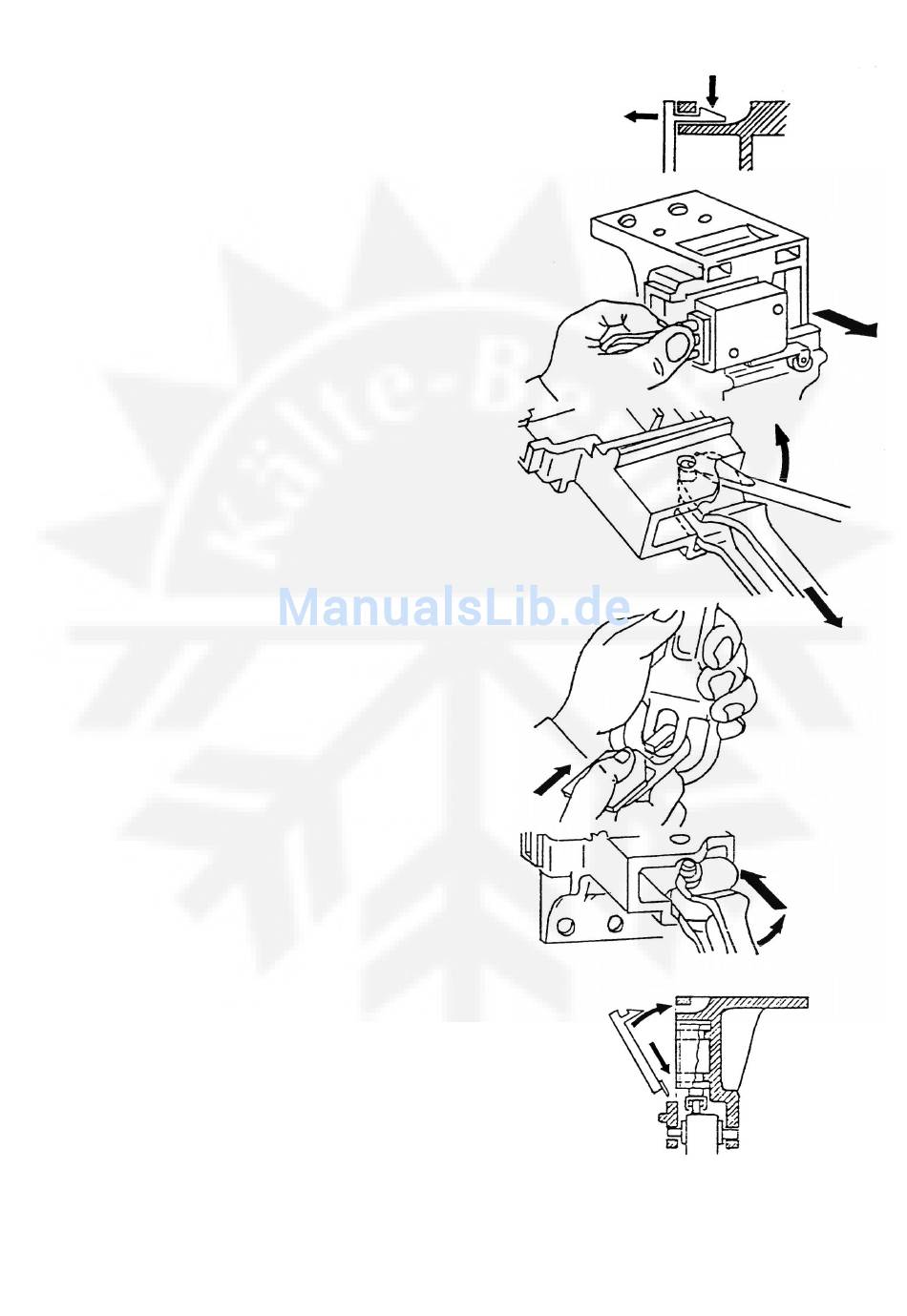

[b] AUSBAU

ABDECKPLATTE
Die zwei Haltestifte eindrücken, und die
Abdeckplatte wegschieben.
SCHALTER
Den Schalter vorsichtig aus der Fassung ziehen,
indem Sie die Gummiabdeckung festhalten. Er
ist daher vorsichtig zu handhaben.
SCHALTERBETÄTIGER
Einen flachen Schraubendreher einschieben und
vorsichtig hebeln, um den Schalterbetätiger
herausziehen zu können. Gehen Sie vorsichtig
vor, damit Schäden an der Oberfläche des
Mechanismus vermieden werden.
DETEKTOR
Den Detektor herausschieben, indem Sie den
Schalterbetätiger festhalten.
[c] EINBAU
SCHALTERBETÄTIGER
Das untere Ende des Schalterbetätigers über
die U-förmige Aussparung in den Halter drücken.
Kontrollieren Sie ob sich der Schalterbetätiger
frei bewegen kann.
SCHALTER UND TRÄGERABDECKUNG
Zuerst den Schalterhebel wieder anbringen,
dann den Schalter selber. Die zwei Haltestifte
in die Führungen stecken und die
Trägerabdeckung drücken bis sie einrastet.
E1AP4330106
45
Abb. 13
