Hoshizaki IM-21 Servicehandbuch Seite 114

Halten Sie die Kabel von beweglichen Teilen (z.B. Ventilator), heißen Teilen und
scharfen Kanten fern.
10) Bringen Sie den Ventilatormotorschutz und die untere Frontplatte wieder an und befestigen
Sie diese mit den Maschinenschrauben.
11) Schieben Sie den Eisbereiter in seine Position zurück, falls dieser für Wartungsarbeiten
herausgezogen wurde. Netzstecker des Eisbereiters wieder in die Steckdose stecken,
oder die Stromversorgung wieder anschließen.

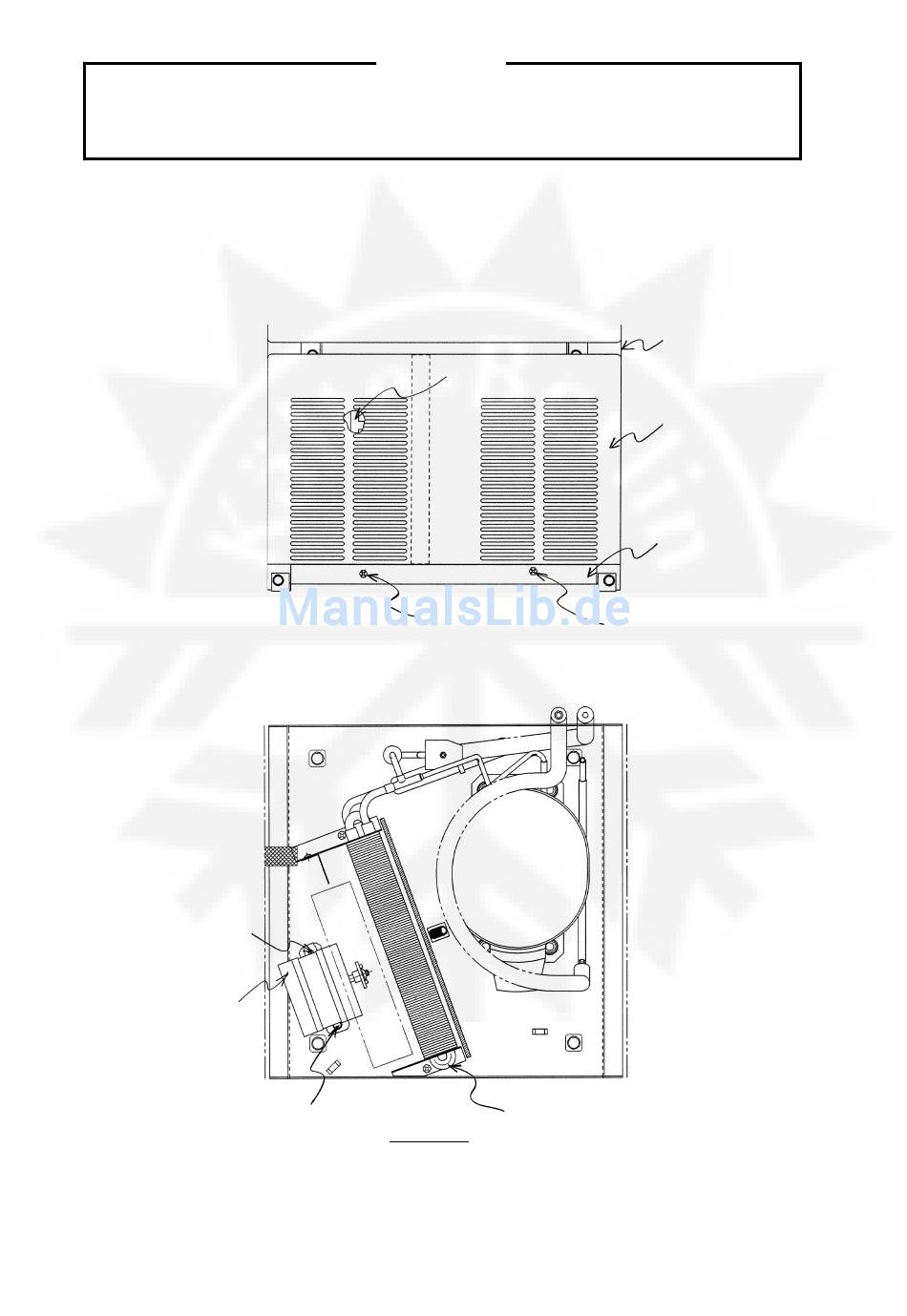

Eisbereiter - Vorderansicht
Kältemittelkreislauf
Ansicht von oben
Ventilatormotorträger
Befestigungsbolzen
(hinten)
Ventilatormotor
Ventilatormotorträger
Befestigungsbolzen (vorn) Vorderseite
VORSICHT!
Ventilatormotorschutz
Ventilatormotorschutz
Befestigungsschraube
Abb. 31
Verdichter
Verflüssiger
Abb. 32
110
Eisbereiter
untere Frontplatte
Basis
untere Frontplatte
Befestigungsschraube
E1AP4330106
