5 0-10 V Steuerung
5
0-10 V Steuerung
HINWEIS
Bitte verwenden Sie für die analoge Ansteuerung (0-10V) immer ein galvanisch
getrenntes Signal.
Für die Steuerung des Wechselrichters über die 0-10V Schnittstelle muss S_CVPMAX auf 1 (Spannungs-
vorgabe) oder 2 (Leistungsvorgabe) eingestellt werden. Dies wurde nach Ihren Angaben bereits vor
Auslieferung erledigt. Sind hier jedoch Änderungen notwendig, so kann S_CVPMAX mit der SICC-Soft-
ware geändert werden.
Der gültige Bereich der Steuerspannung ist 0,5-9,5V. Spannungen unter 0,5V oder über 9,5V werden als
Fehler gewertet und führen zum Wechseln in den Sicherheitsmodus (s. Kap 5.2). Hierdurch werden
Störungen in der Ansteuerung wie z.B. Kabelbruch erkannt und abgefangen.
5.1
Funktion Spannungsvorgabe 0-10V
Funktion Spannungsvorgabe 0-10V
S_CVPMAX=1
Im Modus 1 wird die Spannung an der 0-10V-Schnittstelle einer DC-Spannung im Spannungsbereich
des Wechselrichters zugeordnet und auf diese Eingangsspannung geregelt. Sollten hier Anpassungen
nötig sein, können diese mit SICC an der Kennlinie EXT10VCV_KL vorgenommen werden. Der Wechsel-
richter interpoliert zwischen den Werten in dieser Kennlinie.

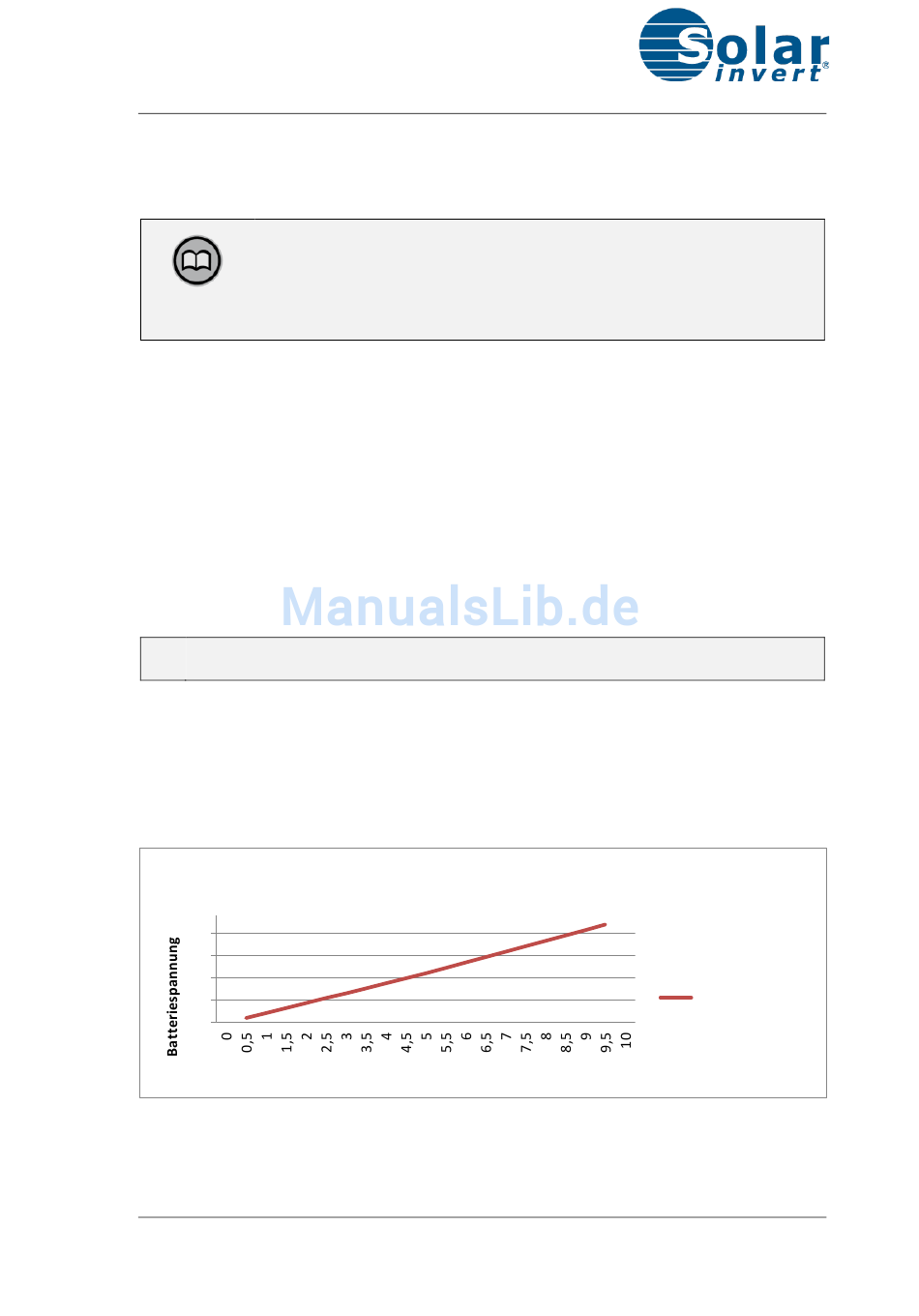

Hier am Beispiel eines 48 Volt Batterieblocks dargestellt:
61
56
51
46
41
SolarInvert GmbH
Batteriespannung
Spannung 0-10V
Batteriespannung
Seite | 10
