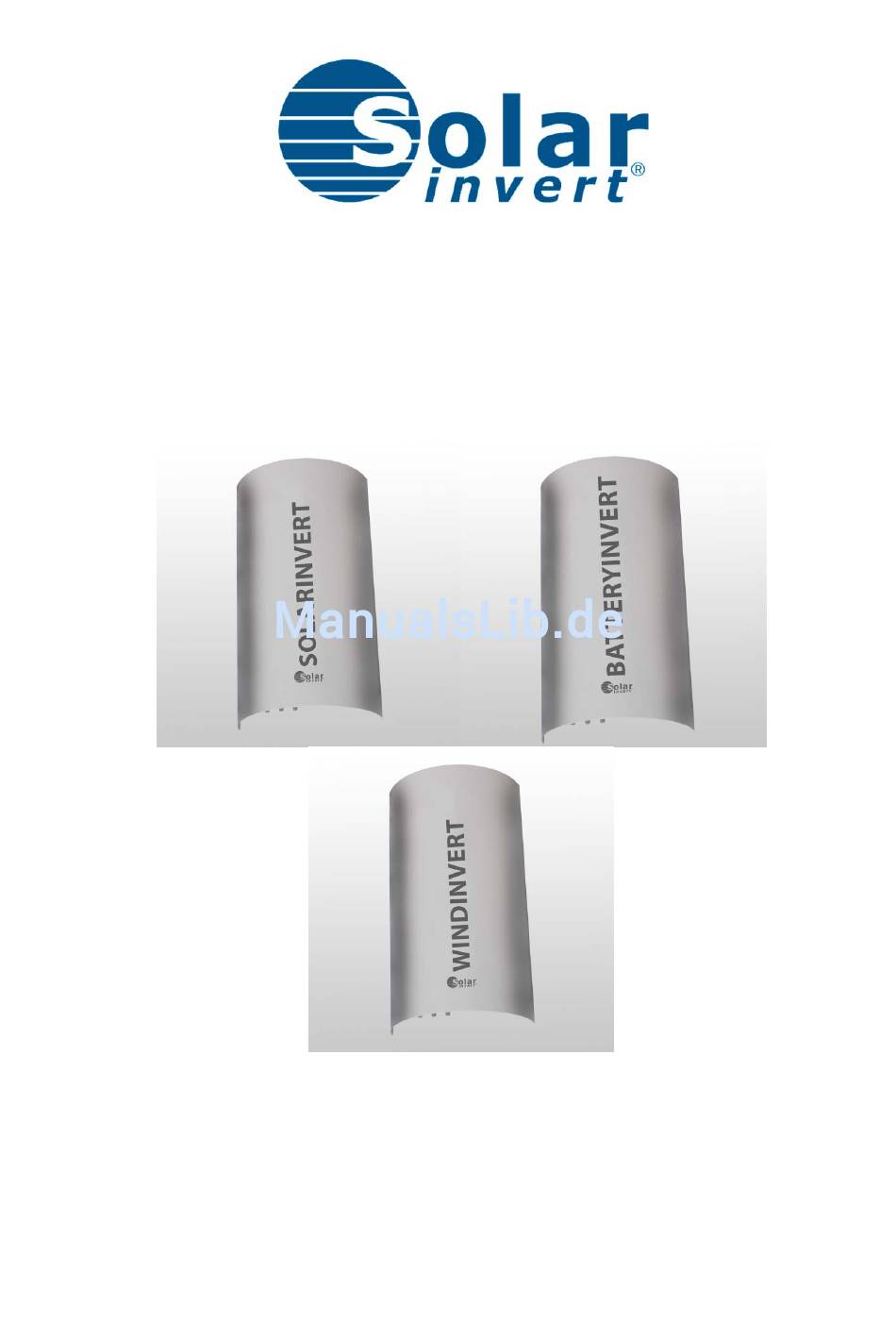

- Seite 1 Technisches Handbuch Wechselrichter Stand 11.08.2015...
- Seite 2 Wichtige Dokumente für Betreiber und Installateure! Wir gratulieren Ihnen zum Erwerb eines unserer Spitzenprodukte. Die Firma SolarInvert GmbH ist seit vielen Jahren im Bereich der erneuerbaren Energien erfolgreich, garantiert höchste Qua- lität bei der Entwicklung und Herstellung von Wechselrichtern. Wir haben uns zum Leitbild gemacht, unsere Kunden immer nach höchsten Anforderungen zu bedienen, anhand folgender Produkt- und Dienstleistungseigenschaften: ...
-
Seite 3: Inhaltsverzeichnis
Fehler und mögliche Ursachen ............... 21 1.16 Service, Wartung und Reinigung ..............23 1.17 Impressum ...................... 24 Gesamtdatenblätter / Informationen / Konformitätserklärungen………………………… 25 SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 4: Symbole Und Deren Bedeutung
Ggf. Hinweis für heiße Oberflächen im Bedienerbereich Hinweis für Verletzungsgefahr z.B. bedingt durch Kanten, Scher- und Quetschstellen, sich bewegende oder schwere Teile. Nützliche Hinweise, wichtige Tipps, etc. SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 5: Wechselrichter Solar, Battery Und Wind Dc/Ac
Schutzart IP 54 sind für den dezentralen Einsatz im Außenbereich, an unzugänglichen und staubigen Orten optimiert. Es wurde bewusst auf Bedienelemente wie Anzeigen und Schal- SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 6: Wichtige Zusätze
Geräte und Gehäusekanten beim Herunterfallen. Bitte stellen Sie sicher, dass diese mit Arbeitschutzschuhen montiert und von Personen ohne gesundheitliche Beeinträchti- gung bewegt werden. SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 7: Gerätebeschreibung Und Geräteeinsatz
Wird die Windkraftanlage an einem ungünstigen Standort mit starken Verwirbelungen (in der Nähe von Häusern, Bäumen, auf Hausdächern...) montiert, können diese Windwirbel zu starken Spannungsschwankungen des Generators führen. Dadurch wird die Bremse häufig aktiviert. SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 8: Lieferumfang
Kundendienst unverzüglich mit, wenn ein Gegenstand fehlen oder be- schädigt sein sollte. Im Lieferumfang enthaltene Teile: Wechselrichter AC-Anschlussstecker / DC Anschlussstecker Technisches Handbuch Verpackung SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 9: Anschlüsse
Der Anschluss des Netzanschlusskabels an die Elektroinstallation erfolgt bei allen Wechselrichtern nach folgendem Schema: Anschlussbelegung für Neutrik Stecker: DC Stecker NL4MP AC Stecker NAC3MPB-1 SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 10: Batterie Wechselrichter Bei Lieferung Mit Angeschlossenem Kabel
Blau= N steuerung mit +24V Gelb/Grün= PE 3m H07Z‐K; 6qmm; rot Weiss, Klemme 1: Batterie plus + cos wird um 0,1 erniedrigt auf 0,99 untereregt 3m H07Z‐K; 6qmm; blau Gelb, Klemme 2: Batterie minus ‐ cos wird um 0,2 erniedrigt auf 0,98 untereregt 3m LIYCY; 2x0,25qmm; Grün, Klemme 3: Steuerleitung Regelspannung ‐10 bis cos wird um 0,4 erniedrigt auf +10V oder 0V bis +10V: 0,96 untereregt Weiss: plus + Braun: minus ‐ SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 11: Modulverschaltung Wechselrichter
Wechselrichters entsprechen oder bei -3% bis +12% liegen. Es können auch mehrere Strings parallel geschaltet werden, dabei darf aber nie der max. Strom pro Eingangsstecker überschrit- ten werden. (<16A, siehe Datenblatt). SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 12: Anlagenschema Windwechselrichter
Um eine ordnungsgemäßen Betrieb zu gewährleisten muss die richtige Spannungsstromkennli- nie des Windgenerators in den Wechselrichter werkseitig einprogrammiert worden sein. Windgenerator muss kurzschlussfest sein! SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 13: Verschaltungsschema Battery Wechselrichter
Der Übergang zwischen laden und entladen ist damit sofort möglich. Es kann auch eine 0-10V Ansteuerung festgelegt werden, dann sind 5V Steuerspannung z.B. 52V! 4V wäre dann entladen und 6V wäre laden! SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 14: Montage Und Inbetriebnahme
Liegt ein Messprotokoll von der DC/AC-Seite vor? Netzanschlussstecker fest verschrauben! DC-Stecker der Leitungen anschließen! Sicherung einschalten! Status LED leuchtet! Das Gerät arbeitet! SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... - Seite 15 Ein effizientes und schnelles MPP-Tracking sorgt für höchste Energieerträge bei Solarmodulen. Alle Anschlüsse sind wasser- und berührungsgeschützt. Nicht benutzte DC-Eingänge müssen mit Gegensteckern verschlossen werden. SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de...
-
Seite 16: Montagehinweise
1.10 Montagehinweise Bei einer Montage übereinander, müssen die Wechselrichter versetzt montiert werden. Wech- selrichter mit den Anschlüssen nach unten montieren!!! SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... - Seite 17 SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de...
- Seite 18 SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de...
-
Seite 19: Absicherung In Den Zuleitungen Der Wechselrichter
Alle Stecker wieder fest einstecken! Sicherung einschalten! Beim WindInvert kann die Freigabe der internen elektronischen Bremse bis zu 5min dauern. Erst danach kann das Gerät starten. SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 20: Stromlaufpläne
3-phasige Einspeisung Wir empfehlen Tele Haas zertifizierter-Na-Schutz. Dreiphasige Einspeisung bei 6 Wechselrichtern, 3-poliger NA-Schutz VDE AR-N4105/ENS: Dreiphasige Einspeisung bei 12 Wechselrichtern, 3-poliger NA-Schutz VDE AR-N4105/ENS: SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 21: Ersatzteile Und Zubehör
Richtige Sicherung installiert? Vorgaben laut Netzanschluss- trieb aus vorgabe überprüft? Netzsicherung löst im Gerät defekt oder Fehler im Hausnetz, bitte Kundendienst in- Betrieb aus formieren! SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... - Seite 22 Richtige Sicherung installiert? Vorgaben laut Netzanschluss- trieb aus vorgabe überprüft? Netzsicherung löst Gerät defekt oder Fehler im Hausnetz, bitte Kundendienst in- im Betrieb aus formieren! SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de...
-
Seite 23: Service, Wartung Und Reinigung
Das Gerät darf nur trocken oder mit einem feuchten Tuch und ohne Reinigungsmittel geputzt werden. Warten Sie bis das Gerät wieder völlig trocken ist bevor sie die Sicherung wieder einschalten. SolarInvert GmbH Technisches Handbuch Wechselrichter Alte Bahnlinie 8 Ersteller: SolarInvert GmbH D-71691 Freiberg E-Mail: info@solarinvert.de www.solarinvert.de... -
Seite 24: Impressum
1.17 Impressum Dieses Technische Handbuch ist eine Publikation der Firma SolarInvert GmbH. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung oder die Erfassung in EDV Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Der Nachdruck, auch auszugsweise, ist verboten. -
Seite 50: Kundeninformation Zur Vde-Ar-N 4105 Blindleistungsbereitstellung Und Leistungsmanagement Für Invert
Leistungsmanagement. Sollten Sie sich für die 70% Variante entscheiden, geben Sie bitte die installiere Modulleistung an, welche an jedem Wechselrichter angeschlossen wird. Vielen Dank, Ihr SolarInvert Team. SolarInvert GmbH • Alte Bahnlinie 8 • D-71691 Freiberg info@solarinvert.de • www.solarinvert.de... -
Seite 51: Eg-Konformitätserklärung
EG – Konformitätserklärung Im Sinne der EG Richtlinien RICHTLINIE 2004/108/EG, RICHTLINIE 2006/95/EG Der Hersteller: SolarInvert GmbH, Alte Bahnlinie 8, D-71691 Freiberg erklärt hiermit, dass alle Wechselrichter der Baureihen: SolarInvert der Leistungsklassen 200 bis 2400 WindInvert der Leistungsklasse 300 bis 2400 BatteryInvert der Leistungsklasse 300 bis 2400 auf das sich diese Erklärung bezieht, mit den Anforderungen folgender Normen... - Seite 52 · Den schematischen Aufbau der Erzeugungseinheit. · Zusammengefasste Angaben zu den Eigenschaften der Erzeugungseinheit (Wirkungsweise). Ort, Datum (TT,MM,JJJJ) Hersteller Freiberg, 1.10.2014 Dipl. Ing. (FH) Andreas Armbrust (Entwicklungsleiter) Dieser Konformitätsnachweis darf nicht in Ausschnitten verwendet werden. SolarInvert GmbH, Alte Bahnlinie 8, D-71691 Freiberg; info@solarinvert.de...
-
Seite 53: Anlage G.2: Konformitätsnachweis Für Erzeugungsanlagen
· Den schematischen Aufbau der Erzeugungseinheit. · Zusammengefasste Angaben zu den Eigenschaften der Erzeugungseinheit (Wirkungsweise). Ort, Datum (TT,MM,JJJJ) Hersteller Freiberg, 02.01.2014 Dipl. Ing. (FH) Andreas Armbrust (Entwicklungsleiter) Dieser Konformitätsnachweis darf nicht in Ausschnitten verwendet werden. SolarInvert GmbH, Alte Bahnlinie 8, D-71691 Freiberg, info@solarinvert.de... -
Seite 61: Konformitätsnachweis Für Den Netz- Und Anlagenschutz
VDE-AR-N 4105:2012-12 Konformitätsnachweis für den Netz- und Anlagenschutz Konformitätsnachweis Nr.: 2012 – 001 (laufende Nr.) NA-Schutz Unterzeichnete Kopie No. 3 Hersteller Changetec Technology GmbH BISI Typ NA-Schutz Zentraler NA-Schutz Wind- Integrierter NA-Schutz Zugeordnet zu Erzeugungseinheit Typ generator Netzanschlussregel VDE-AR-N 4105 „Erzeugungsanlagen am Niederspannungsnetz"... - Seite 62 VDE-AR-N 4105:2012-12 Konformitätsnachweis für den Netz- und Anlagenschutz Konformitätsnachweis Nr.: 2012 – 002 (laufende Nr.) NA-Schutz Unterzeichnete Kopie No. 3 Hersteller Changetec Technology GmbH BISI Typ NA-Schutz Zentraler NA-Schutz Wind- Integrierter NA-Schutz Zugeordnet zu Erzeugungseinheit Typ generator Netzanschlussregel VDE-AR-N 4105 „Erzeugungsanlagen am Niederspannungsnetz"...
- Seite 63 VDE-AR-N 4105:2012-12 Konformitätsnachweis für den Netz- und Anlagenschutz Konformitätsnachweis Nr.: 2012 – 006 (laufende Nr.) NA-Schutz Unterzeichnete Kopie No. 3 Hersteller Changetec Technology GmbH BISI Typ NA-Schutz Zentraler NA-Schutz Wechsel- Integrierter NA-Schutz Zugeordnet zu Erzeugungseinheit Typ richter Netzanschlussregel VDE-AR-N 4105 „Erzeugungsanlagen am Niederspannungsnetz"...
- Seite 64 VDE-AR-N 4105:2012-12 Konformitätsnachweis für den Netz- und Anlagenschutz Konformitätsnachweis Nr.: 2012 – 007 (laufende Nr.) NA-Schutz Unterzeichnete Kopie No. 3 Hersteller Changetec Technology GmbH BISI Typ NA-Schutz Zentraler NA-Schutz Wechsel- Integrierter NA-Schutz Zugeordnet zu Erzeugungseinheit Typ richter Netzanschlussregel VDE-AR-N 4105 „Erzeugungsanlagen am Niederspannungsnetz"...
