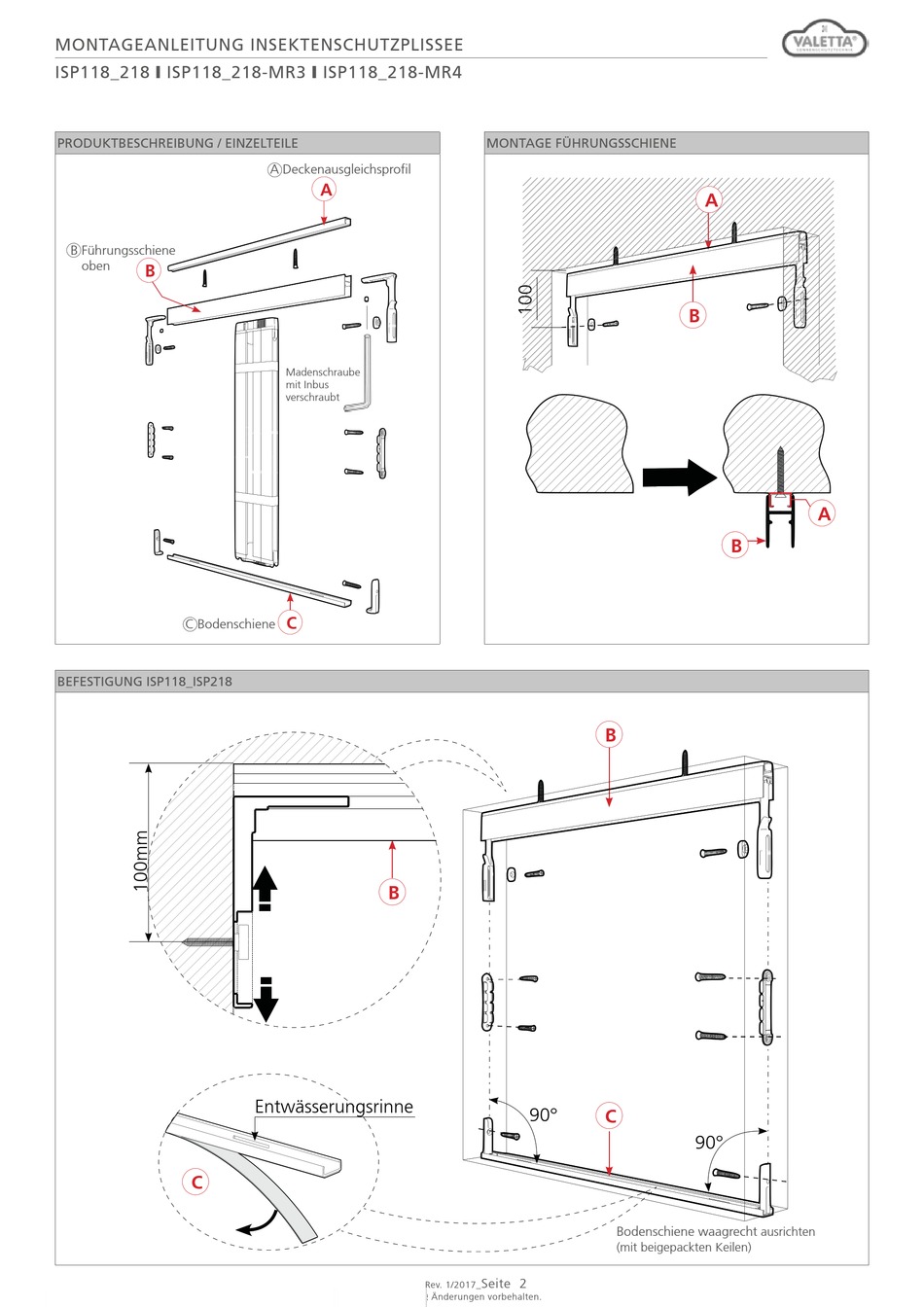

MONTAGEANLEITUNG INSEKTENSCHUTZPLISSEE
ISP118_218 y ISP118_218-MR3 y ISP118_218-MR4
PRODUKTBESCHREIBUNG / EINZELTEILE
B Führungsschiene
oben
B
C Bodenschiene
BEFESTIGUNG ISP118_ISP218
C
A Deckenausgleichsprofil
A
Madenschraube
mit Inbus
verschraubt
C
B
Entwässerungsrinne
Rev. 1/2017_
Technische Änderungen vorbehalten.
MONTAGE FÜHRUNGSSCHIENE
B
90°
C
Bodenschiene waagrecht
(mit beigepackten Keilen)
Seite 2
A
B
A
B
90°
ausrichten
