Teilesatz montieren

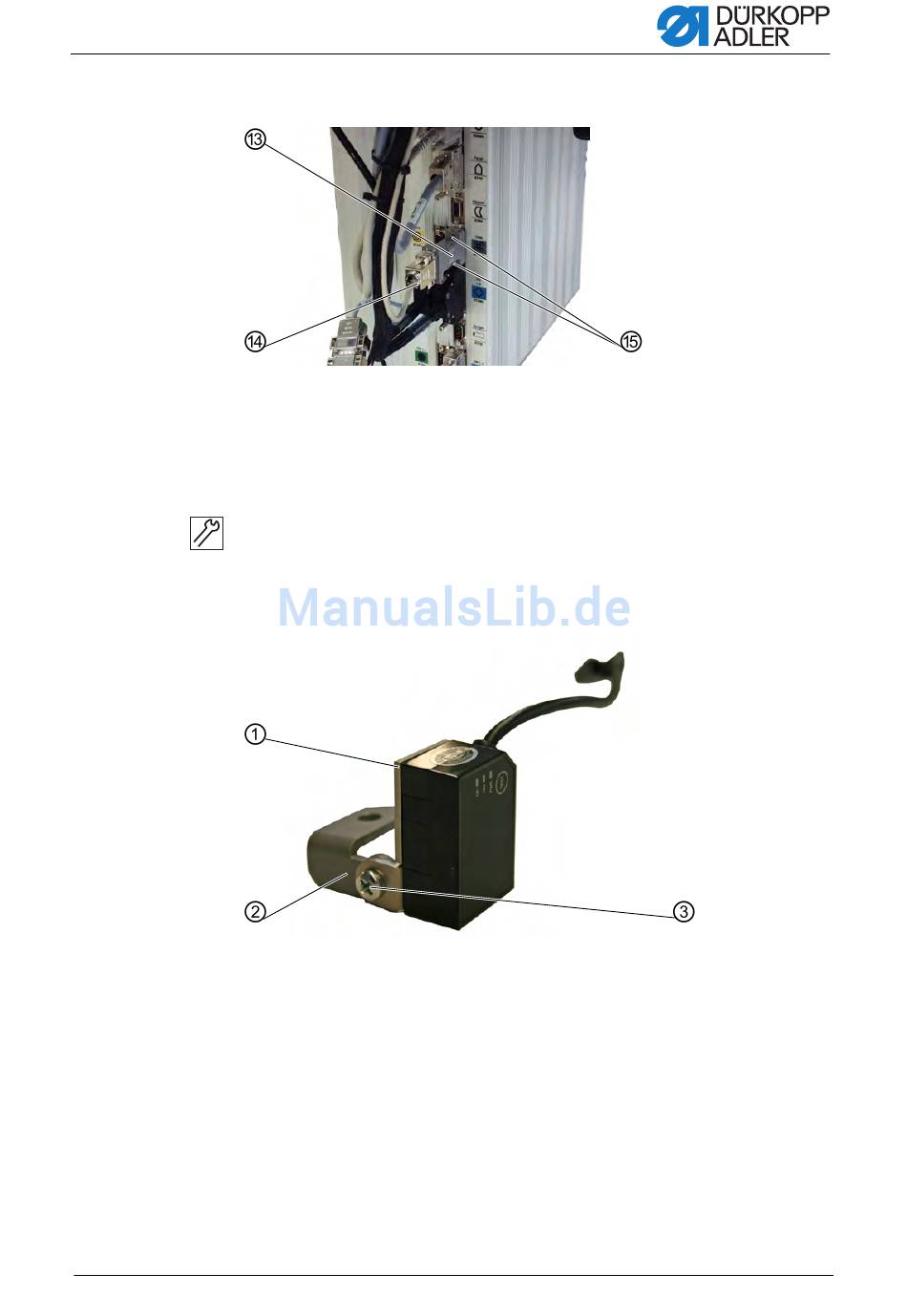

Abb. 12: Pegelwandler montieren
(13) - Pegelwandler
(14) - Stecker

3.4 Halter und Barcodeleser montieren

1. Barcodeleser 9850 911006 mit Zylinderschrauben M1,6x5 (verdeckt)
2. Halter (1) mit Linsenschraube (3) am Halter 0911 494040 (2) montie-
Abb. 13: Barcodeleser montieren
(1) - Halter
(2) - Halter
3. Halter (2) mit Zylinderschraube M1,6x5 (4) am Transportschlitten mon-
Zusatzanleitung 906 - 00.0 - 11/2014
am Halter 0911 494030 (1) montieren.
ren.
tieren.
(15) - Schrauben
(3) - Linsenschraube
