Dürkopp Adler 906 Zusätzliche Anleitung Seite 12

6. Die weiße (8) und die braune Ader (9) der Zuleitung A mit den

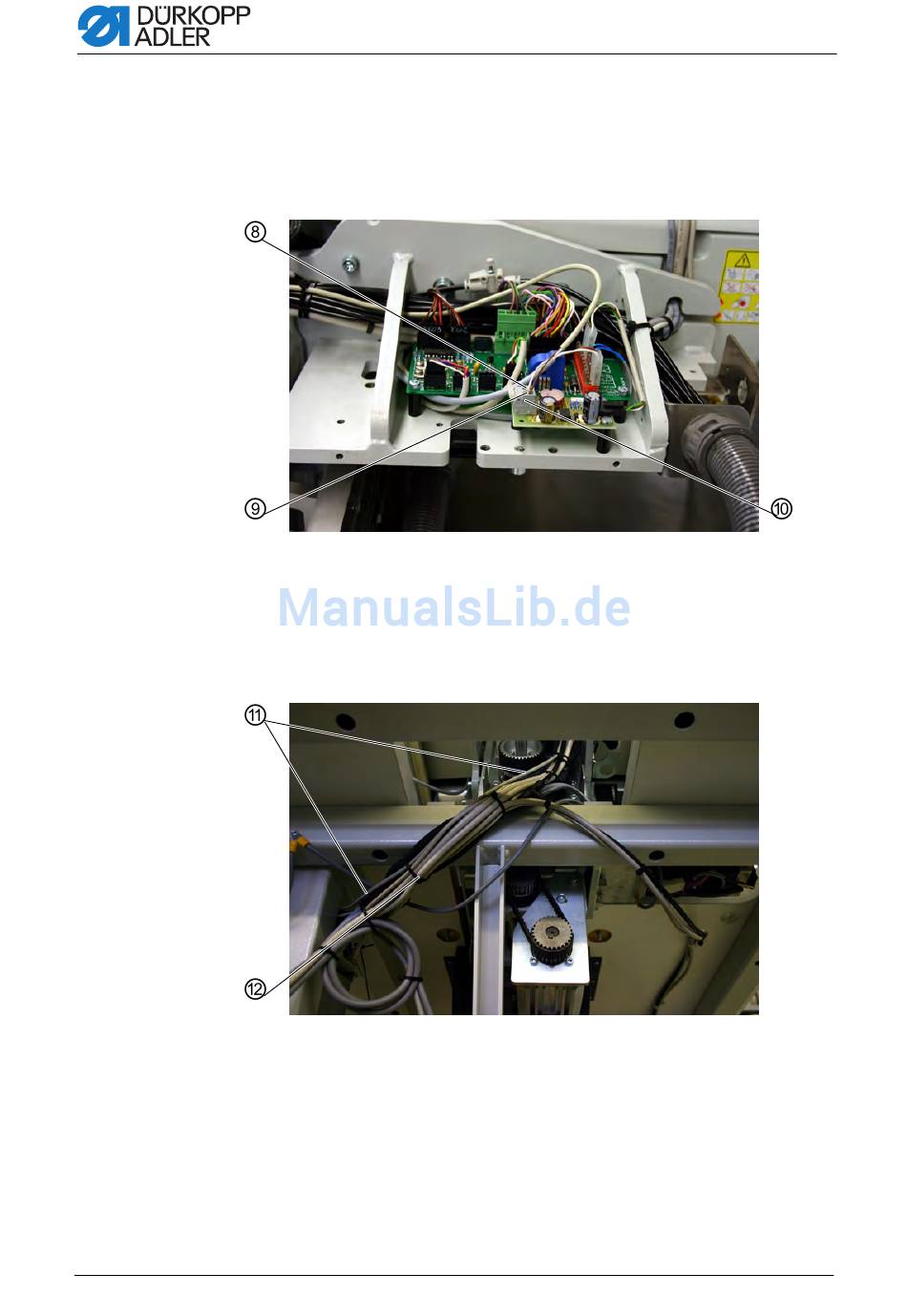

Abb. 10: Zuleitung A anschließen
(8) - weiße Ader
(9) - braune Ader
7. Zuleitung B (11) außen am Kabelbaum mit Kabelbindern (12) befesti-
8. Zuleitung B zur Steuerung verlegen.
Abb. 11: Zuleitung B verlegen
(11) - Zuleitung B
9. Pegelwandler (13) mit Stecker (14) festschrauben, in die Dose X150b
10
Federklemmen (10) des Netzteils verbinden:
Weiße Ader an WS (+ VCC)
Braune Ader an SW (0 V)
gen.
an der Steuerung stecken und mit den Schrauben (15) festschrauben.
Teilesatz montieren
(10) - Federklemmen
(12) - Kabelbinder
Zusatzanleitung 906 - 00.0 - 11/2014
