Bedienkonzept

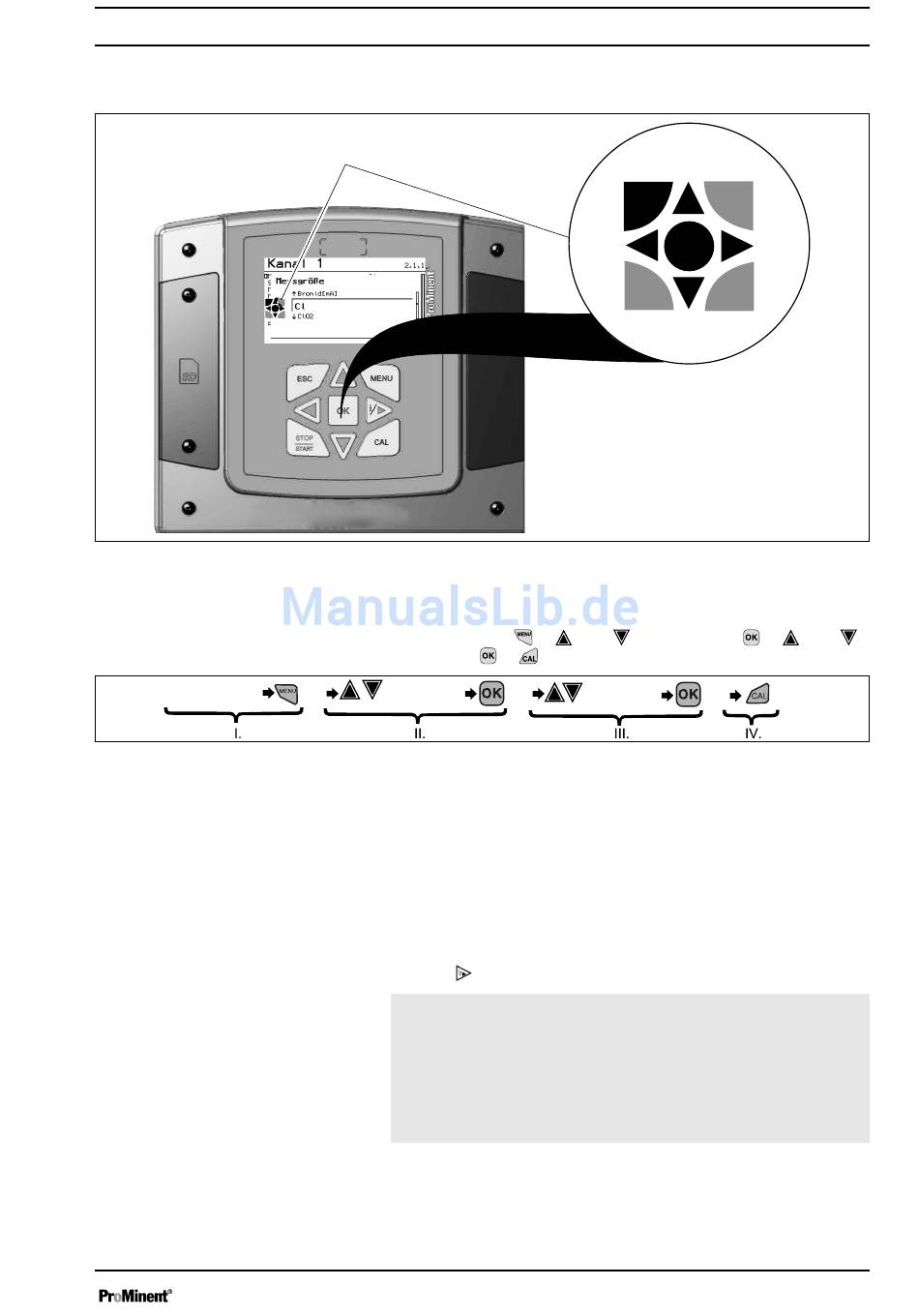

Abb. 3: Bedienkreuz (1) / Aktive Taste werden in der Anzeige [Schwarz] dargestellt; Inaktive Tasten werden
[Grau] dargestellt.
Daueranzeige
Abb. 4: Innerhalb eines Handlungsablaufes kommt es zu einem Anzeige-Wechsel.
I. Daueranzeige 1
II. Anzeige 2
1.
Zum Beispiel wird folgender Pfad dargestellt:
Daueranzeige ➨
[Steilheit] ➨
[Kalibrieren]
III.
IV.
Die Funktion der Tasten wird in der Tabelle
Funktionen der Tasten " auf Seite 16 beschrieben.
➨ = beschreibt symbolhaft eine Handlung durch den Bediener, die
zu einer neuen Möglichkeit für eine Handlung führt.
[Benennung in der Anzeige] = eine eckige Klammer umfasst eine
Benennung, die wortgleich auch in der Anzeige des Reglers steht.
Über die -Taste können Sie weitere Informationen abfragen.
Beleuchtung der Anzeige
Im Falle eines Fehler mit dem Status [ERROR], wech‐
selt die Hintergrundbeleuchtung der Anzeige von
„Weiß" auf „Rot" um. Damit wird es dem Bediener
erleichtert einen Fehler zu erkennen und darauf zu
reagieren.
[Kalibrieren] ➨
➨ oder
➨
[Steilheit]
Anzeige 3
Anzeige 4
