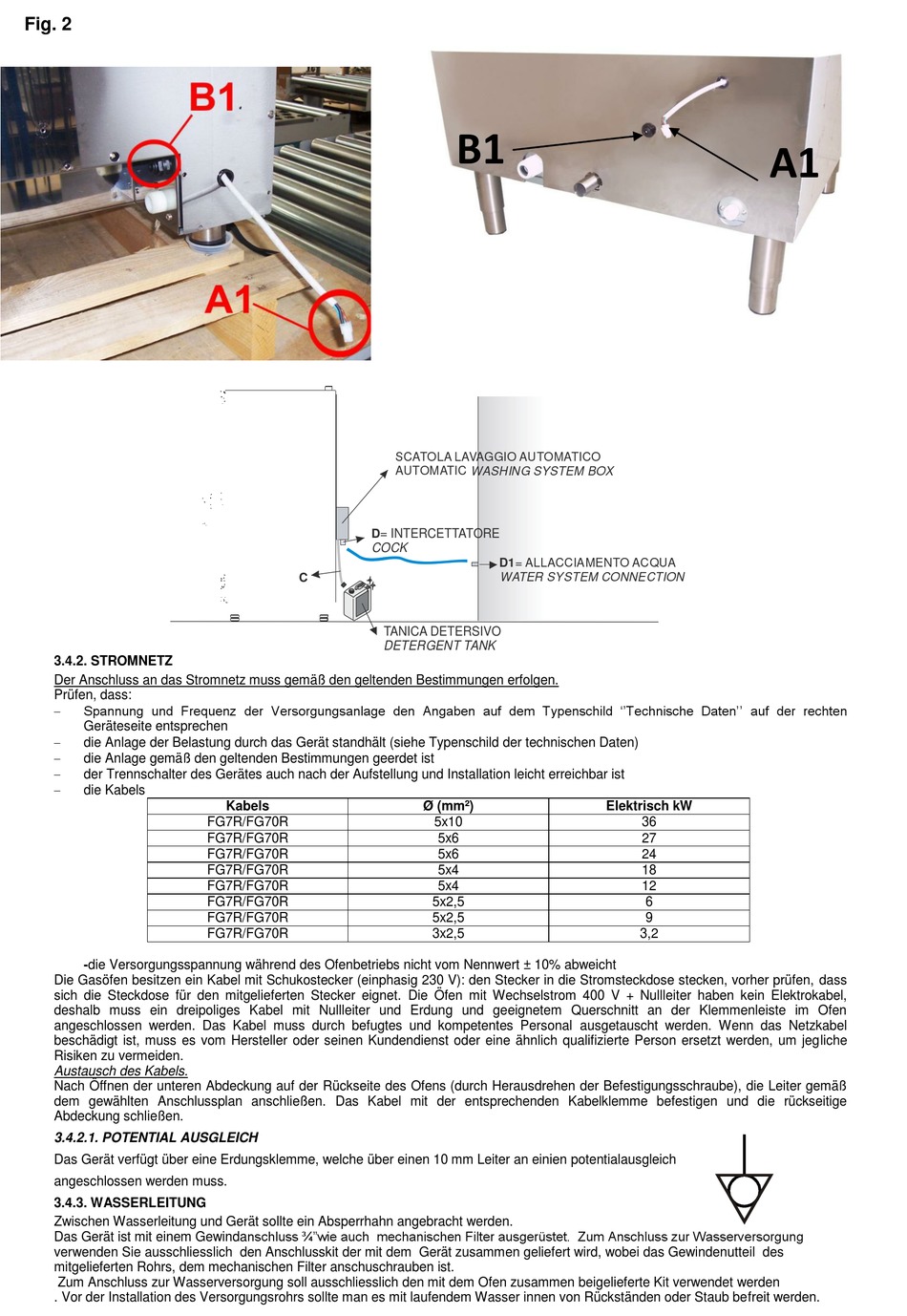

Fig. 2
3.4.2. STROMNETZ
Der Anschluss an das Stromnetz muss gemäß den geltenden Bestimmungen erfolgen.
Prüfen, dass:
Spannung und Frequenz der Versorgungsanlage den Angaben auf dem Typenschild ''Technische Daten'' auf der rechten
Geräteseite entsprechen
die Anlage der Belastung durch das Gerät standhält (siehe Typenschild der technischen Daten)
die Anlage gemäß den geltenden Bestimmungen geerdet ist
der Trennschalter des Gerätes auch nach der Aufstellung und Installation leicht erreichbar ist
die Kabels
-die Versorgungsspannung während des Ofenbetriebs nicht vom Nennwert ± 10% abweicht
Die Gasöfen besitzen ein Kabel mit Schukostecker (einphasig 230 V): den Stecker in die Stromsteckdose stecken, vorher prüfen, dass
sich die Steckdose für den mitgelieferten Stecker eignet. Die Öfen mit Wechselstrom 400 V + Nullleiter haben kein Elektrokabel,
deshalb muss ein dreipoliges Kabel mit Nullleiter und Erdung und geeignetem Querschnitt an der Klemmenleiste im Ofen
angeschlossen werden. Das Kabel muss durch befugtes und kompetentes Personal ausgetauscht werden. Wenn das Netzkabel
beschädigt ist, muss es vom Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um jegliche
Risiken zu vermeiden.
Austausch des Kabels.
Nach Öffnen der unteren Abdeckung auf der Rückseite des Ofens (durch Herausdrehen der Befestigungsschraube), die Leiter gemäß
dem gewählten Anschlussplan anschließen. Das Kabel mit der entsprechenden Kabelklemme befestigen und die rückseitige
Abdeckung schließen.
3.4.2.1. POTENTIAL AUSGLEICH
Das Gerät verfügt über eine Erdungsklemme, welche über einen 10 mm Leiter an einien potentialausgleich
angeschlossen werden muss.
3.4.3. WASSERLEITUNG
Zwischen Wasserleitung und Gerät sollte ein Absperrhahn angebracht werden.
Das Gerät ist mit einem Gewindanschluss ¾"wie auch mechanischen Filter ausgerüstet. Zum Anschluss zur Wasserversorgung
verwenden Sie ausschliesslich den Anschlusskit der mit dem Gerät zusammen geliefert wird, wobei das Gewindenutteil des
mitgelieferten Rohrs, dem mechanischen Filter anschuschrauben ist.
Zum Anschluss zur Wasserversorgung soll ausschliesslich den mit dem Ofen zusammen beigelieferte Kit verwendet werden
. Vor der Installation des Versorgungsrohrs sollte man es mit laufendem Wasser innen von Rückständen oder Staub befreit werden.
D= INTERCETTATORE
COCK
C
Kabels
FG7R/FG70R
FG7R/FG70R
FG7R/FG70R
FG7R/FG70R
FG7R/FG70R
FG7R/FG70R
FG7R/FG70R
FG7R/FG70R
B1
TANICA DETERSIVO
DETERGENT TANK
Ø (mm²)
5x10
5x6
5x6
5x4
5x4
5x2,5
5x2,5
3x2,5
A1
Elektrisch kW
36
27
24
18
12
6
9
3,2
