Kospel KDH Bedienungsanleitung
Elektrischer durchlauferhitzer
Vorschau ausblenden
Andere Handbücher für KDH:
- Bedienungsanleitung (7 Seiten) ,
- Bedienungsanleitung (25 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Kospel KDH
Inhaltszusammenfassung für Kospel KDH

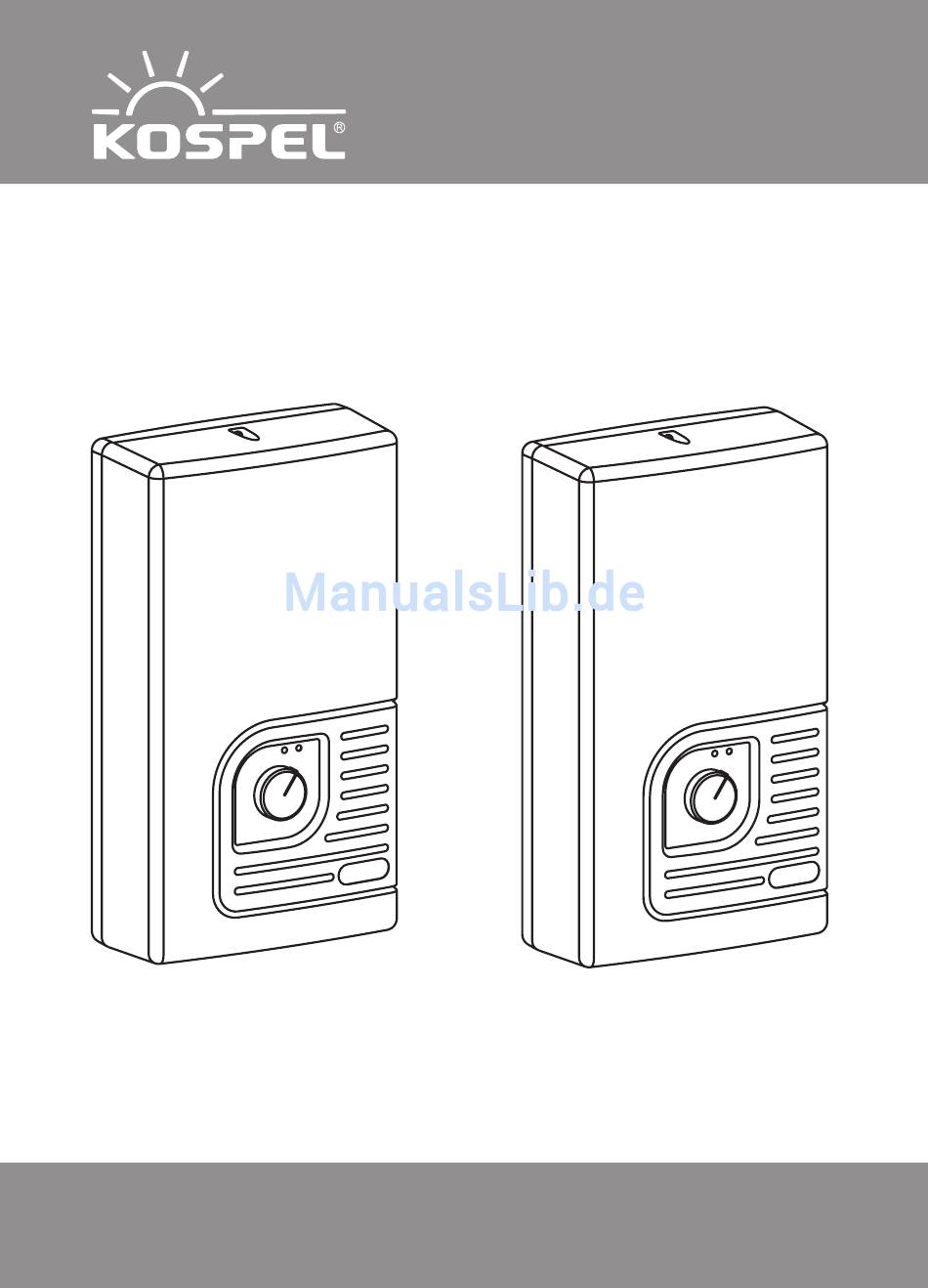

- Seite 1 ELEKTRISCHER DURCHLAUFERHITZER ELECTRIC INSTANTANEOUS WATER HEATER KDH2...
- Seite 2 Das Gerät ist nicht für Personen (inklusive Kinder) mit Wahr- nehmungsstörungen, beschränkter körperlicher, geistiger oder psychischer Behinderung und für Personen mit Mangel an Fachkenntnisse bestimmt, sofern die Nutzung nicht unter Aufsicht, der für die Sicherheit verantwortlichen Personen bzw. gemäß der Bedienungsanleitung, erfolgt. Das Gerät gehört nicht in Kinderhände.
-
Seite 3: Bedingungen Der Sicheren Und Zuverlässigen Nutzung
Bedingungen der sicheren und zuverlässigen Nutzung 1. Die Bedienungsanleitung ermöglicht eine richtige Installation und Nutzung, bzw. sichert die dauerhafte und sichere Arbeit des Gerätes. 2. Das Gerät ist für eine Wandmontage vorgesehen. 3. Das Gerät darf nur benutzt werden, wenn es fachmännisch Installiert wurde und sich in einwandfreiem Zustand befindet. 4. Das Gerät darf nicht zur Erwärmung von Duschwasser verwendet werden! 5. Wenn sich an dem Wassereinlaufrohr ein Rückschlagventil befindet, dann soll ein Sicherheitsventil zwischen den Durchlauferhitzer und den Rückschlagventil unbedingt installiert werden (betrifft KDH). 6. Es sollen keine Rohre aus Kunststoff verwendet werden - weder für den Einlauf des kalten Wassers, noch für das Auslauf des warmen Wassers (betrifft KDH). 7. Vor der ersten Inbetriebnahme und nach jeder Außerbetriebnahme (z.B. wegen Ausfall oder Abstellen der Wasserversorgung) muss die Entlüftung durchgeführt werden siehe Punkt Entlüftung. 8. Der elektrische Anschluss und die Prüfung der Trennvorrichtung, darf nur von einem Fachelektriker durchgeführt werden. 9. Das Gerät muss unbedingt geerdet werden. 10. Das Gerät soll an eine fest verlegte geerdete Leitung angeschlossen werden. 11. Die elektrische Installation muss über ist eine Trennvorrichtung nach den Errich- tungsbestimmungen ausgestattet sein. Der Kontaktabstand darf nicht weniger als 3 mm betragen. 12. Das Gerät darf nicht in explosionsgefährdeten Räumen, wo die Umgebungstem- peratur unter 0°C fallen kann montiert werden. -
Seite 4: Montage
Montage 1. Mit beigefügter Schablone markieren Sie bitte die Montagestelle. 2. Wasseranschluss und Strom bis zu den markierten Punkten verlegen. 3. Deckel des Durchlauferhitzers abnehmen. 4. Stromkabel durch die früher geöffnete Blende einführen und den Durchlauferhit- zer mit den Montageschrauben befestigen. 5. Den Durchlauferhitzer an die Elektroinstal- lation anschließen. 6. Blende aus dem Kalt- und Warmwasser- rohr des Gerätes entfernen. 7. Den Durchlauferhitzer an die Wasserins- tallation anschließen. 8. Kaltwasserzufuhr öffnen, die Dichtheit der Wasseranschlüsse prüfen. 9. Das Gerät entlüften siehe Punkt Entlüftung. 10. Schaltposition des Druckbegrenzers WC3 oder WT3 prüfen. 11. Deckel des Durchlauferhitzers anbringen. 12. Es muss darauf geachtet werden, dass durch die Öffnungen in der Rückwand nichts mit den stromführenden Teilen in... -
Seite 5: Betrieb
Betrieb Der Durchlauferhitzer schaltet automatisch ein, nachdem entsprechender Wasserdurchlauf erreicht ist. Bei größerem Wasserbedarf wird die Stufe II eingeschaltet. Mithilfe des Reglers am Gehäuse kann man zwischen den Stufen I oder II wählen. Wird die Stufe I eingestellt, dann arbeitet das Gerät im ökonomischen Betrieb (die maximale Leistung ist begrenzt). In der Stufe II wird die Höchstheizleistung (gleich Nennleistung) eingeschaltet und das Gerät arbeitet im höheren Temperaturbereich. -
Seite 6: Funktionsstörungen Des Durchlauferhitzers
Bei Störung, mögliche Ursache prüfen: Art des Ausfalls Ursachen Kontrolllampen ohne Funktion Störung der Elektroinstallation. Störung der Elektroinstallation schwache oder fehlende Heiz- Der Wasserdurchlauf ist zu schwach (z.B verschmutz- funktion ter Siebfilter, nicht richtige Einstellung des Regelventils) Diese Fehlerursachen gehören nicht zu dem Umfang der Garantieleistungen des Herstellers! Wenn die Störung auch nach der Überprüfung des Durchlauferhitzers entsprechend den obigen Hinweisen bestehen bleibt, bitte setzen Sie sich mit Kun- dendienst in Verbindung. Technische Daten KDH2, KDH Bemessungsspannung Spannung 400V 3~ Bemessungsstrom 3x13,0 3x17,3 3x21,7 3x26,0 3x30,3 3x34,6 Mindestfließdruck 0,15 - 0,6 0,2-0,6 0,25 - 0,6 KDH2, I. Wärmestufe... - Seite 12 0 800 18 62 155 * nur aus dem deutschen Festnetz erreichbar kostenlose Kundenservice-Hotline KOSPEL S.A. 75-136 Koszalin, ul. Olchowa 1 tel. +48 94 31 70 565 serwis@kospel.pl www.kospel.pl...
