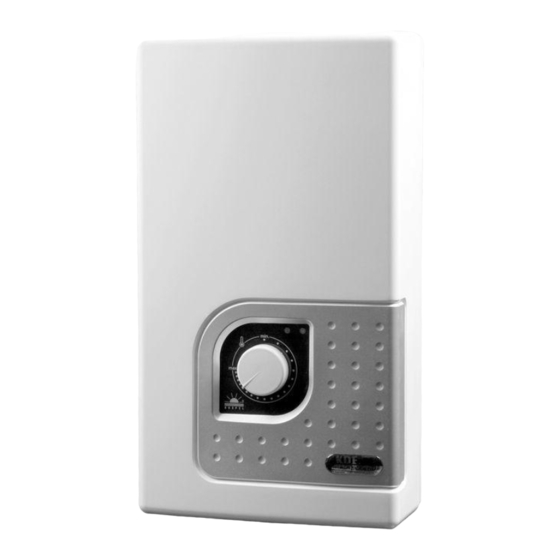

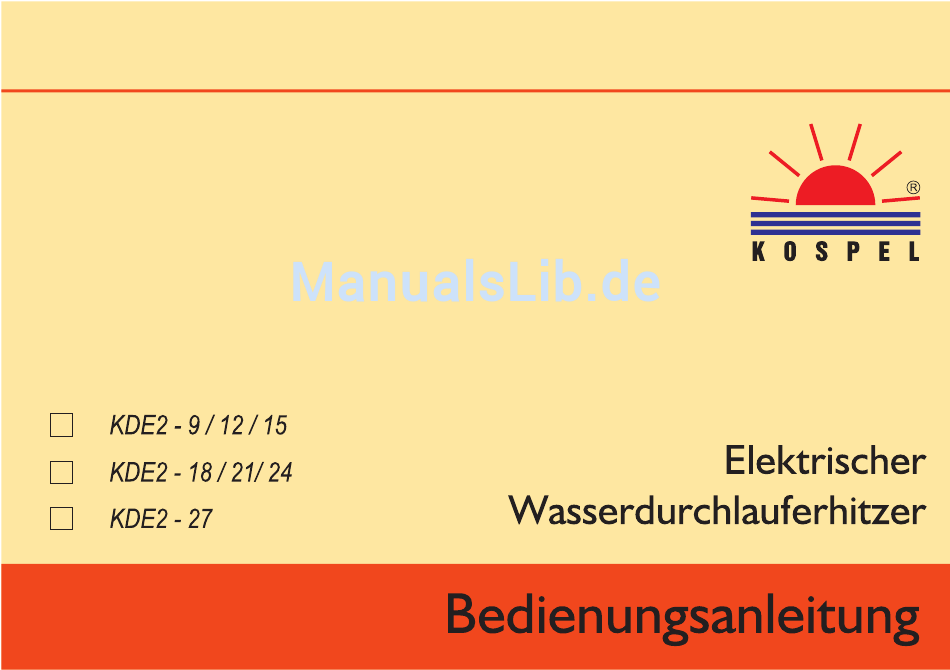

Kospel KDE2-9 Bedienanleitung
Elektrischer wasserdurchlauferhitzer
Inhaltsverzeichnis
Verwandte Anleitungen für Kospel KDE2-9
Inhaltszusammenfassung für Kospel KDE2-9
- Seite 2 Arbeit des Gerätes. Der Hersteller behält sich das Recht vor, Änderungen am Produkt durchzuführen, wenn dadurch die grund- sätzlichen Eigenschaften und die Eignung für den Verwendungszweck am Produkt unberührt bleiben. KOSPEL S.A. 75-136 KOSZALIN UL. OLCHOWA 1 POLEN e-mail: info@kospel.pl...
-
Seite 3: Technische Daten
Der Durchlauferhitzer KDE2 ist für die schnelle Warmwasserbereitung in Haushalten bestimmt. Das Gerät muß Beschreibung an eine festverlegte Leitung angeschlossen werden. Bei Montage des Gerätes sind die Schutzbereiche nach DIN VDE 0100 Teil 701 zu beachten. Durch seine hohe Wärmeleistung kann er mehrere Zapfstellen gleichzeitig bedienen und warmes Wasser für Das Gerät darf nicht in explo- Badewanne, Dusche oder Spülbecken liefern. -
Seite 4: Installation
Sicherheitshinweise Installation Das Gerät ist für eine Wandmontage vorgesehen, das Gerät muss an eine fest verlegte geerdete Leitung angeschlossen werden, Abb.1 Montage Bedingungen für den Nutzkomfort sollte man vor jeder Zapfstelle das Regelventil instal- lieren lassen (Abb. 2), Installation und Inbetriebnahme aus den ökonomischen Gründen, sollte der Durchlauferhitzer in der Nähe der meist benutzten Zapfstelle installiert werden, des Durchlauferhitzers müssen... - Seite 5 Abb.4 Demontage der Abde- ckung Abb.5 Ansicht des Durchlaufer- hitzers [8] - die Abdeckung [17] - Einlaufstützen - kaltes Wasser [18] - Auslaufstützen - warmes Was- [21] - Knebelgriff [22] - Kupplung Abb.6 Druckbegrenzer WC3 Seite des Knebelgriffs [21] muss mit der Kupp- lungsanschluss zusammenpassen [22], d.h.
- Seite 6 Einstellung der maximalen Leistung Abb.7 Einstellung des Durch- Vor der ersten Anschluss an Strom- lauferhitzers versorgung soll die maximale Leis- Heizaggregat 15kW tung des Durchlauferhitzers einge- NA - Klemmen für Blockierung der Einschaltung stellt (angepasst zu der Elektronetz). BLOK - Anschluss zur Ausschaltung Abhängig von der tatsächlichen des untergeordneten Geräts 12kW...
-
Seite 7: Betrieb
Der Wasserdurchlauferhitzer über 2,5 l/min bewirkt automatisch die Durchlauferhitzer KDE2 Betrieb Einschaltung der Heizung. Die Steuerschaltung wählt abhängig von der Wasserentnahme und gewünschten Wassertemperatur eine geeignete Heizleistung für den Durchlauferhitzer. Abb.8 KDE2 Betriebseinstellun- Auf dem Gehäuse befinden sich zwei Kontrollleuchten: grün - Netzanschluss vorhanden [21] - Reglerknopf - Heizung eingeschaltet... - Seite 8 Der Durchlauferhitzer ist mit Druck- Aufbau begrenzer ausgestattet [3], der das Gerät vor Überhitzung bzw. Schaden schützt. Nach dem im Heizaggregat [1] ein zuge- lassener Druck überschritten wird, wird Alle Eingriffe im Inneren des die Stromzufuhr umgehend ausgeschaltet. Druckbegrenzer WC3 sind ver- Nach dem Abschalten der Sicherung boten! Sie können eine Beschä- ist die Benutzung des Gerätes nicht mehr...
- Seite 9 Abb.11 Schaltschema E1 - Heizaggregat [1] BV - Durchflusssensor [2] F1 - Druckbegrenzer WC3 p> XG - Klemmleiste des Heizagregats A1 - Leistungsplatte A2 - Steuerplatte A3 - Temperaturregler Platine NAST - Anschluss der Anzeigeplatte Tin - Anschluss des Kaltwasser- Temperatursensors XZW(2) Tout - Anschluss des Auslaufwasser-...
-
Seite 10: Garantiebedingungen
Durchlauferhitzer KDE2 Lieferumfang Schablone Dichtung Montageschraube Zwischenstück Für den Durchlauferhitzer wird eine Herstellergarantie für die Dauer von 24 Monaten ab Kaufdatum gemäss den Garantiebedingungen nachstehenden Bedingungen zugesichert. Das Gerät wurde durch einen konzessionierten Installateur montiert (Bescheinigung vorhanden). Die Garantie erstreckt sich auf Mängel, die nachweislich auf Material- oder Herstellungsfehler zurückzuführen sind. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, die die Gebrauchstauglichkeit des Durchlaufer- hitzers nicht wesentlich beeinträchtigen. -
Seite 11: Wichtiger Hinweis
Allgemeine Kundendienstbedingungen für Elektro-Haushaltskleingeräte Innerhalb der Garantiezeit werden alle Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind, kostenlos beseitigt. Der Ga ran tie an spruch erlöscht bei Eingriffen durch den Käufer oder durch Dritte. Schäden, die durch unsachgemäße Behandlung oder Bedienung, durch falsches Aufbewahren, durch unsachgemäßen Anschluss oder Installationen sowie durch höhe re Gewalt oder son sti ge äußere Einflüsse ent ste hen, fallen nicht unter die Garantieleistung. -
Seite 13: Die Kostenlose Hotline Des Service-Zentrums
Kundendienst - Zentrale KOSPEL Unsere Geräte wurden vor dem Verlassen des Werkes mit großer Sorgfalt auf ihre Funktionsfähigkeit geprüft. Sollten trotz dem Störungen auftreten, bitten wir Sie, mit unserem Service - Zen trum Kontakt aufzunehmen. Die kostenlose Hotline des Service-Zentrums...
