BIOS-Setup (SCU)
3.4 Advanced-Menü

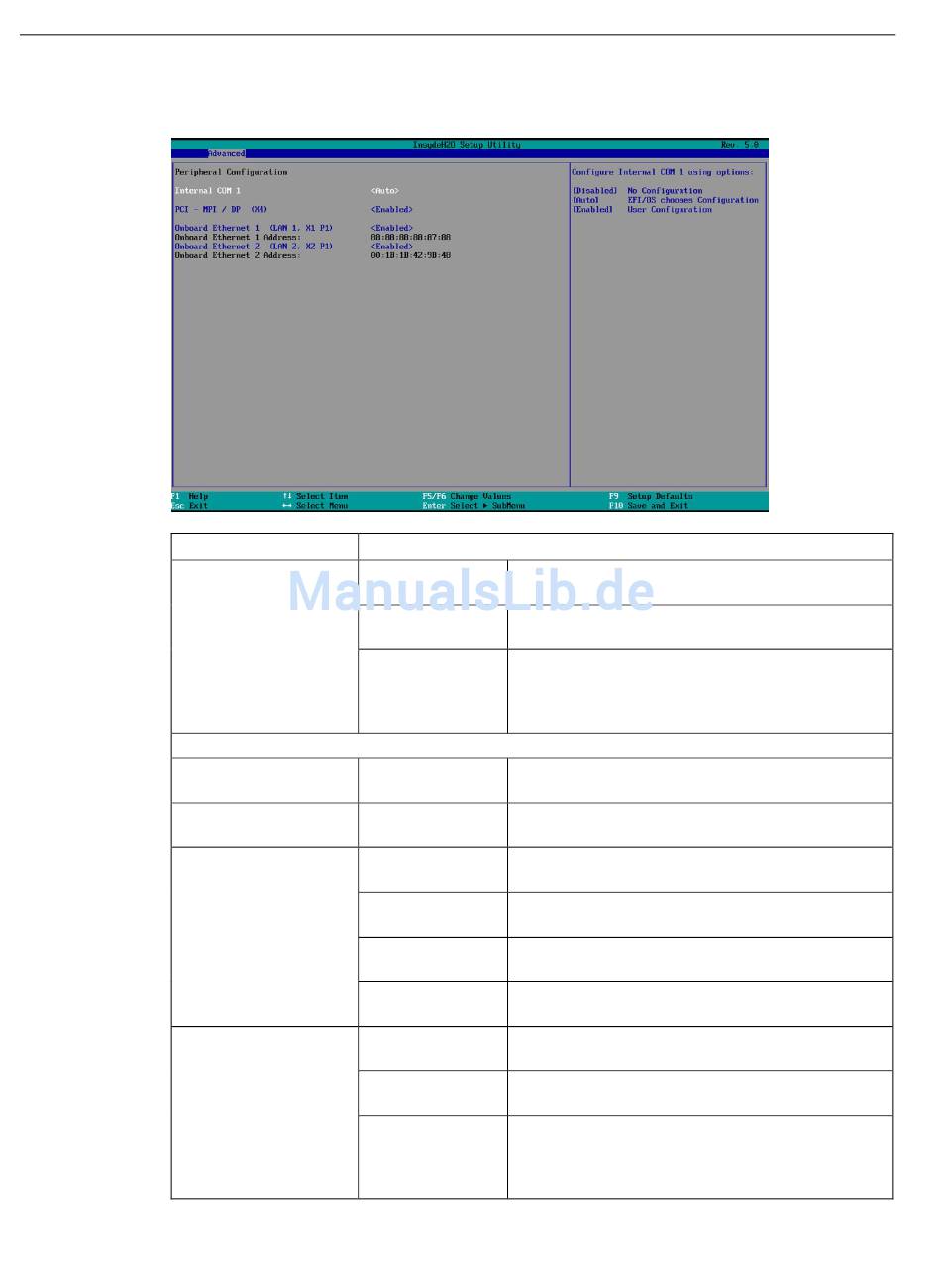

Untermenü "Peripheral Configuration"
Parameter
Internal COM 1
Folgende Setup-Parameter sind sichtbar, wenn "Internal COM 1" aktiviert ist:
•
•
•
Internal COM 2
16
Bedeutung
Enabled
Disabled
Auto
2E8, 2F8, 3E8, 3F8 Die I/O-Basisadresse ist vorbelegt und entsprechend
Base I/O Address
6
IRQ3, IRQ4
Interrupt
6
Transceiver
Transceiver Mode
1 6
Loopback
RS232
RS485
Half Duplex
RS485/422
Full Duplex
Enabled
2
Disabled
Auto
Aktiviert die serielle Schnittstelle. Dann können Sie
die I/O-Basisadresse und den Interrupt einstellen.
Deaktiviert die serielle Schnittstelle. Die von ihr
belegten Ressourcen werden frei.
Konfiguriert die serielle Schnittstelle automatisch.
Das BIOS schaltet die serielle Schnittstelle ein. Die
Ressourcen werden im Betriebssystem per
Rekonfiguration vergeben.
empfohlen.
Der Interrupt ist vorbelegt und entsprechend
empfohlen.
Modus zum Testen der Hardware.
Potentialgebundene Verbindung für kurze
Entfernungen in störungsfreier Umgebung.
Potentialfreie Verbindung für EMV belastete
Umgebung.
Potentialfreie Verbindung für EMV belastete
Umgebung, Senden und Empfangen gleichzeitig.
Aktiviert die serielle Schnittstelle. Dann können Sie
die I/O-Basisadresse und den Interrupt einstellen.
Deaktiviert die serielle Schnittstelle. Die von ihr
belegten Ressourcen werden frei.
Konfiguriert die serielle Schnittstelle automatisch.
1
Das BIOS schaltet die serielle Schnittstelle ein. Die
Ressourcen werden im Betriebssystem per
Rekonfiguration vergeben.
