3. ICH10R Serial ATA-Anschlüsse (7-pol. SATA1-6 [blau])
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-
Festplatten und optischen Laufwerken vorgesehen.
Wenn Sie Serial ATA-Festplatten installiert haben, können Sie mit der
Intel Matrix Storage Technologie über den integrierten Intel
®
RAID Controller RAID 0-, RAID 1-, RAID 5- oder RAID 10-Konfigurationen
erstellen.

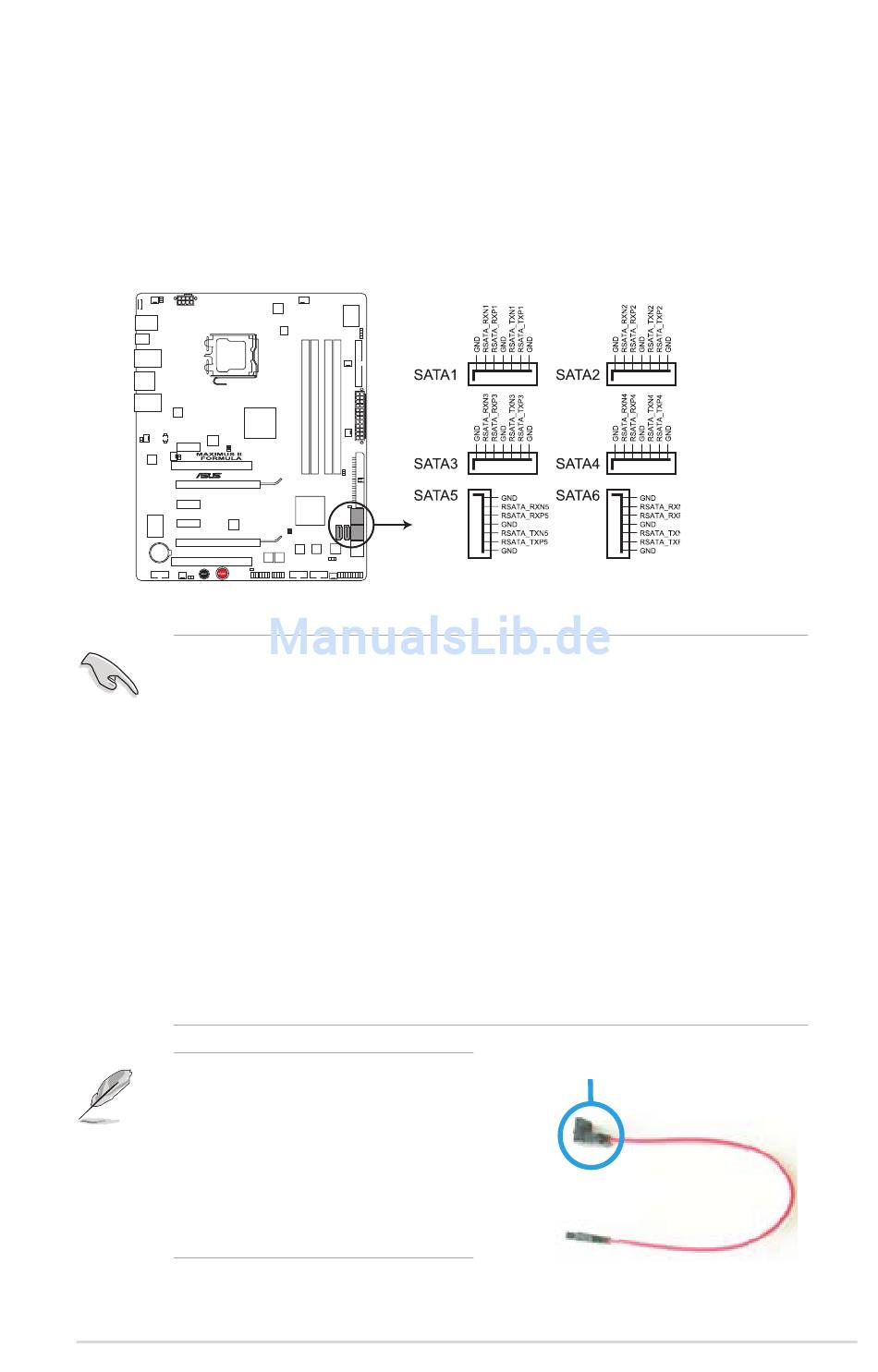

MAXIMUS II FORMULA SATA-Anschlüsse (ICH10R)
• Diese Anschlüsse wurden im Werk auf Standard IDE-Modus eingestellt.
In diesem Modus können Sie Serial ATA Boot/Datenlaufwerke mit diesen
Anschlüssen verbinden. Falls Sie mit diesen Anschlüssen ein Serial ATA
RAID-Set erstellen möchten, stellen Sie das Element Configure SATA as im
BIOS auf [RAID] ein. Details siehe Abschnitt 3.4.6 SATA-Konfiguration.
• Lesen Sie Abschnitt 4.4.3 Intel
relevanten Kapitel im Handbuch auf der Motherboard Support-DVD, bevor
Sie ein RAID-Set erstellen.
• Vor dem Benutzen von Serial ATA-Festplatten muss der Windows
Service Pack 1 installiert werden. Die Serial ATA RAID-Funktion (RAID 0
und RAID 1) ist nur unter Windows
• Wenn Sie Hot-Plugging und NCQ benutzen, stellen Sie das Element
Configure SATA as im BIOS auf [AHCI] ein. Details siehe Abschnitt 3.4.6
SATA-Konfiguration.
Verbinden Sie das rechtwinklige
Ende des SATA-Signalkabels mit
dem SATA-Gerät. Sie können auch
das rechtwinklige Ende des SATA-
Signalkabels mit dem integrierten
SATA-Anschluss verbinden, um
mechanische Konflikte mit großen
Grafikkarten zu vermeiden.
ASUS Maximus II Formula
RAID-Konfigurationen oder die
®
XP oder späteren Versionen verfügbar.
®
Rechtwinkliges Ende
ICH10R
®
XP
®
2-25
