2.5.4
PCI-Steckplatz
PCI-Steckplätze unterstützen PCI-Karten wie LAN-Karten, SCSI-Karten, USB-
Karten und andere Karten, die mit PCI-Spezifikationen übereinstimmen. Die
Position des Steckplatzes wird in der folgenden Abbildung gezeigt.
2.5.5
PCI Express x1-Steckplätze
Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und
andere Karen, die den PCI Express-Spezifikationen entsprechen. Die Position der
Steckplätze wird in der folgenden Abbildung gezeigt.
•
•
2.5.6
PCI Express x16-Steckplätze

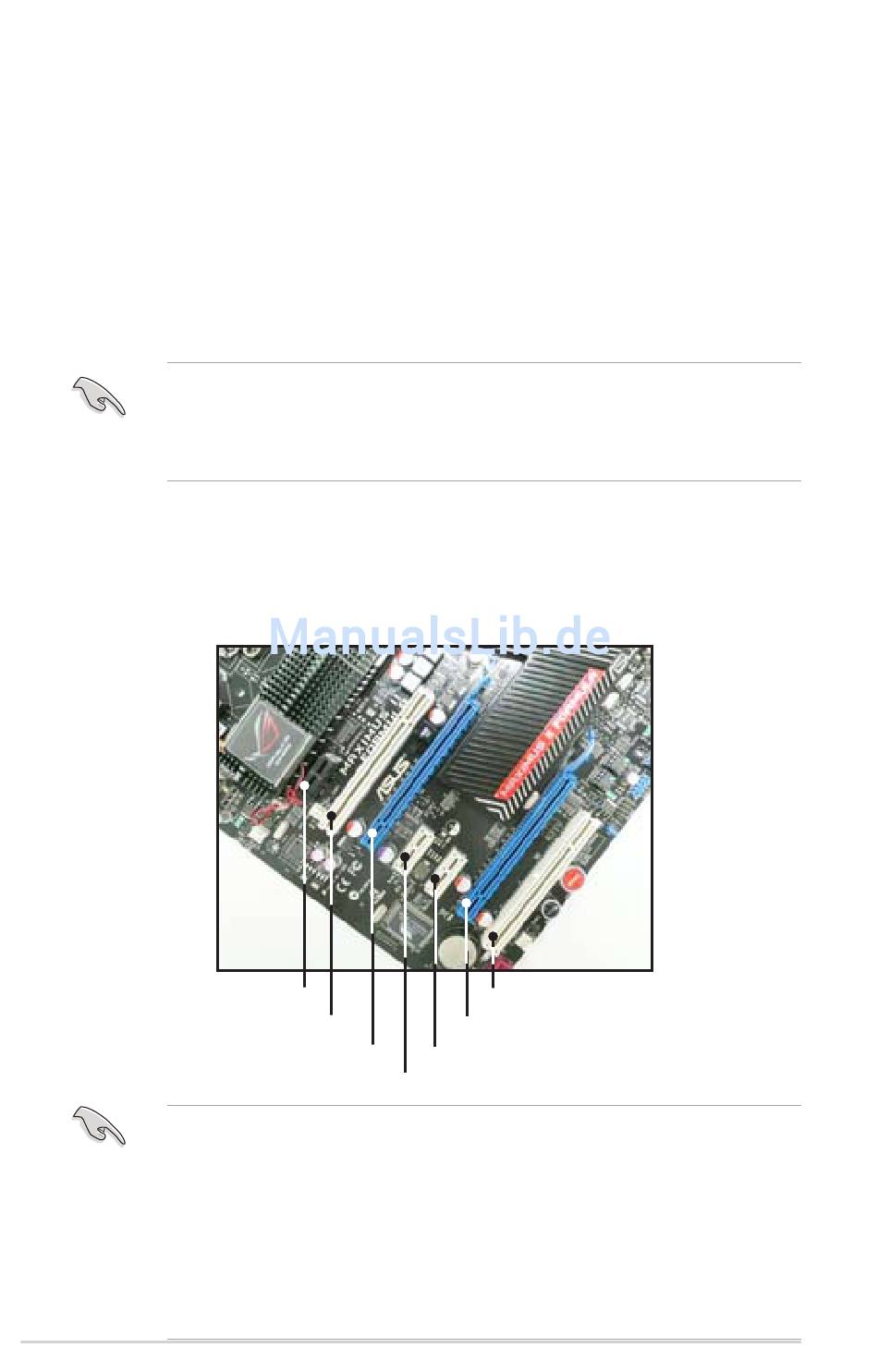

Das Motherboard unterstützt zwei ATI CrossFire™ PCI Express x16 Grafikkarten,
die den PCI Express-Spezifikationen entsprechen. Die Position der Steckplätze
wird in der folgenden Abbildung gezeigt.
Audio/PCI Express x1-Steckplatz
•
•
•
2-18
Installieren Sie die Audiokarte vor allen anderen Karten in den schwarzen
PCIe xi-Steckplatz.
Installieren Sie PCIe x1-Geräte zuerst in PCIe x1-Steckplätze, nicht PCIe
x16-Steckplätze.
PCI-Steckplatz
PCI Express x16-Steckplatz
PCI Express x1-Steckplatz
Bitte sorgen Sie bei der Benutzung des CrossFire™-Modus für
ausreichende Stromversorgung. Details siehe Seite 2-31.
Installieren Sie zwei ATI-Grafikkarten der gleichen Familie zur Unterstützung
des CrossFire™-Modus.
Wenn Sie zwei Grafikkarten installieren, wird empfohlen, für eine
bessere Temperaturregelung das hintere Gehäuselüfterkabel an den
Motherboardanschluss OPT_FAN1/2/3 anzuschließen. Die Position des
Anschlusses finden Sie auf Seite 2-28.
PCI-Steckplatz
PCI Express x16-Steckplatz
PCI Express x1-Steckplatz
