2. IDE-Anschluss (40-1 pol. PRI_IDE)
Der integrierte IDE-Anschluss nimmt Ultra DMA (133/100/66)-Signalkabel
auf. Jedes Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau,
schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-
Anschluss des Motherboards, und wählen Sie aus den folgenden Modi, um
das Gerät zu konfigurieren.
Ein Laufwerk
Zwei Laufwerke Cable-Select
•
•
Wenn ein Gerätejumper auf "Cable-Select" eingestellt ist, müssen alle anderen
Gerätejumper ebenfalls diese Einstellung haben.

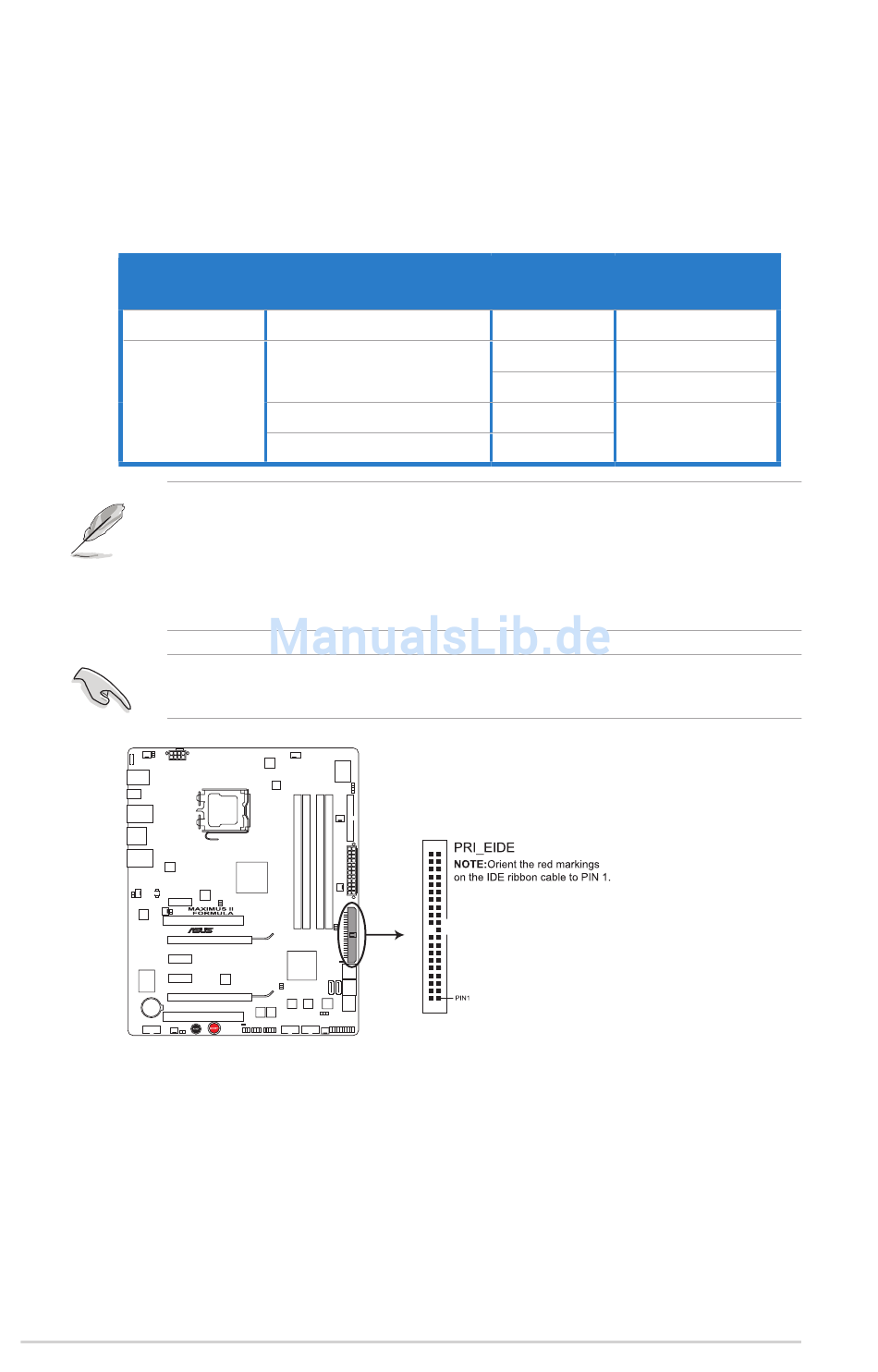

MAXIMUS II FORMULA EIDE-Anschluss
2-24
Laufwerksjumper
Cable-Select oder Master
Master
Slave
Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-
Kabel.
Laufwerks- Kabelanschluss
Modus
- Schwarz
Master Schwarz
Slave Grau
Master Schwarz oder grau
Slave
