Hark 17 F GT Aufbau- Und Bedienungsanleitung Seite 2

ragen. Sind andere Feuerstätten im gleichen Stockwerk am
gleichen Schornstein angeschlossen, muss der Anschluss
mindestens 30 cm höher oder tiefer liegen als der Anschluss
anderer Geräte. Es empfiehlt sich die Verwendung eines
Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren Materialien ist
vom Rauchrohr ein Mindestabstand von 40 cm einzuhalten. Führt
das Rauchrohr durch Bauteile aus brennbaren Baustoffen, so sind
die Bauteile in einem Umkreis von 20 cm aus nichtbrennbaren
formbeständigen Baustoffen geringer Wärmeleitfähigkeit (z. B.
Gasbeton) herzustellen.
Montage des Kaminofens
Der Anschluss des Ofenrohres Ø 150 mm kann wahlweise
von oben oder von der Rückseite an den Schornstein erfolgen.
Der Kaminofen wird für den Anschluss oben vormontiert
angeliefert. Bei Anschluss hinten ist vor Ort entsprechend
umzurüsten.

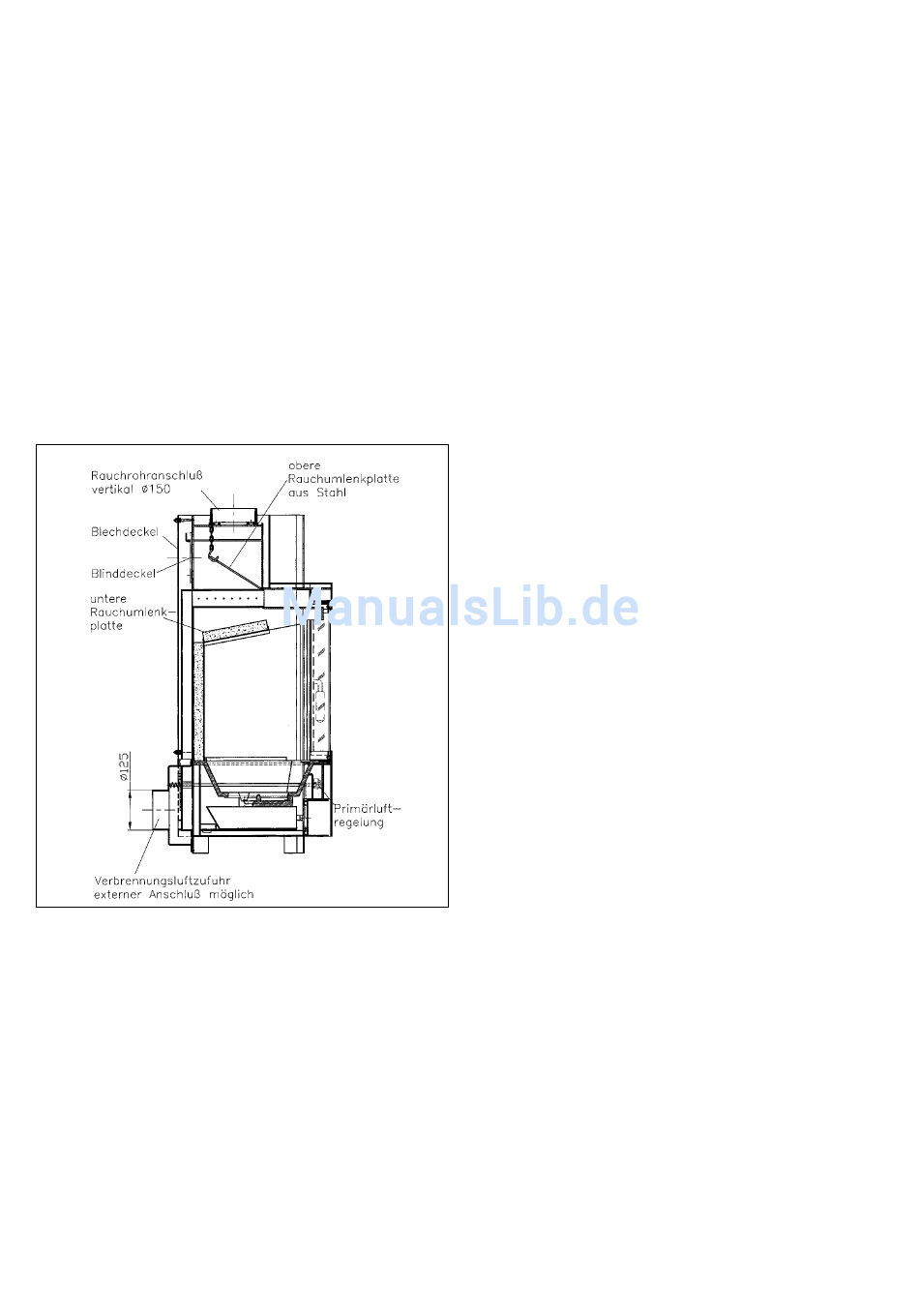

Abbildung B
Montagefolge:
• Blechdeckel aus der hinteren Strahlschutzwand (Geräterück­
wand) heraushebeln.
• Den nun zugänglichen Blinddeckel abschrauben und mit der
darunterliegenden Dichtung zur Seite legen.
• Rohrstutzen oben abschrauben und mit der darunterliegenden
Dichtung auf dem zuvor geöffneten, hinteren Abgasanschluss
anschrauben.
• Oberen Abgasanschluss mit dem Blinddeckel und zugehöriger
Dichtung durch Anschrauben verschließen.
Beim Anschrauben des Rauchrohrstutzens und des Blinddeckels
muss darauf geachtet werden, dass die Textilglasdichtung wieder
sauber eingearbeitet wird.
Hinweis zur Kachelmontage
Bitte behandeln Sie die Kacheln sehr vorsichtig!
Achten Sie beim Auspacken der keramischen Ofenkacheln
darauf, dass diese auf eine weiche Unterlage abgelegt werden.
Die keramischen Ofenkacheln sind aus natürlichen Rohstoffen
gefertigt und handbearbeitet sowie handglasiert, daher sind
Farbabweich ungen und Maßtoleranzen unumgänglich.
Montage der Ofenkacheln
Legen Sie zunächst jeweils 3 Seitenkacheln auf dem Boden aus,
um ein harmonisches Farbspiel zu erreichen. Gleichzeitig ermitteln
Sie das Höhenmaß der drei übereinanderliegenden Kacheln.
Dieses Maß dient zur Einstellung der Höhenverstellung der Seiten-
kacheln (siehe Abb. D).
Schrauben Sie die Höhennivellierbleche an den Ofenkorpus und
stellen diese auf das Kachelmaß, gemessen bis zur Oberkante des
Stahlkorpus. Anschließend schrauben Sie die Sechskantmuttern fest
an.
Am Ofenkorpus befinden sich senkrechte Kachelhalteschienen
für die Seitenkacheln. Um die Seitenkacheln leichter
einschieben zu können, lösen Sie die Sechskantmuttern
leicht. Die Kacheln werden nun von oben in die
Halteschienen eingeschoben. Ziehen Sie die Muttern der
Kachelhalteschienen an. (Abb. D)
Auf dem Ofenkorpus befinden sich 6 Bohrungen zur Aufnahme
von Gewindestiften. Die rechte und linke Obersimskachel wird
rundum auf den Ofenkorpus und die Gewindestifte gelegt. Mit
Hilfe der Gewindestifte können die Obersimskacheln justiert
werden. Für die beiden inneren Gewindestifte befindet sich in
jeder Obersimskachel jeweils eine Vertiefung, wodurch ein
Verrutschen der Kachel verhindert wird.
Die beiden Warmehaltefachkacheln werden nun in das
Warmhaltefach gelegt.
Montage der Specksteinverkleidung
Die Specksteinverkleidung ist von Natur aus bruchempfindlich
und daher mit größter Sorgfalt zu behandeln. Die Montage
erfolgt analog zur Montage der Kachelverkleidung.
Achtung!
Der Kaminofen darf nicht durch Umbauten oder den Anbau
fremder Bauteile und Korpusverkleidungen manipuliert werden.
Inbetriebnahme
Wenn der Kaminofen in Betrieb genommen wird, müssen die
Ab sperrklappen der
geöffnet werden.
Verbrennungsluftversorgung
Der Kaminofen Hark 17 F ist mit einem Automatik-Leistungsregler
(Abb. C) ausgerüstet, der die, für die Verbrennung notwendige
Primärluft regelt. Dieser ist stufenlos einstellbar, so dass auch Werte
zwischen den Markierungszahlen eingestellt werden können.
-2- -2-
Verbrennungsluftleitungen unbedingt
