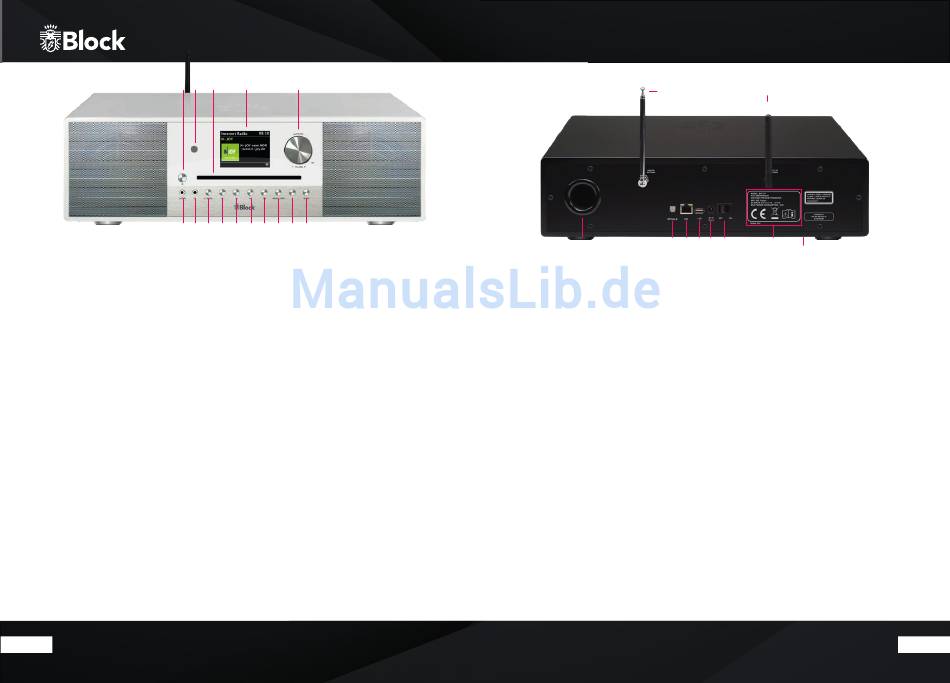

BEDIENELEMENTE AM GERÄT
1.
Taste „CD": Wirft die CD aus.
2.
Infrarotsensor für Fernbedienung.
3.
CD-Einschub. Einschieben einer CD startet den
Einzug der CD.
4.
Farbdisplay.
5.
Multifunktionsdrehknopf: Durch links /rechts
Drehung wird die Lautstärke angehoben oder
abgesenkt. Im Menümodus werden durch
Drehung die einzelnen Punkte angewählt und
durch Drücken des Multifunktionsdrehknopfes
aktiviert.
6.
3,5 mm AUX-IN Eingangsbuchse für externe
Quellen.
7.
3,5 mm Kopfhörer Anschlussbuchse.
8.
Taste „Standby/Mode": Kurzes Drücken schaltet
das Display in den Übersichtsmodus. Sie kön-
nen nun mit dem Multifunktionsdrehknopf oder
den Pfeiltasten auf der Fernbedienung die Mu-
sik quelle auswählen. Längeres Drücken schal-
tet das Gerät in den Netzwerk-Standby.
9.
Taste „Zurück": Im Radio-Betrieb sucht das Ge-
rät beim Drücken der Taste automatisch den
vorhergehenden Sender. Im CD- und Musikab-
8
3 4 5
9 10 11 12 13 14 15
spieler-Betrieb wechselt das Gerät zum vorhe-
rigen Titel.
10.
Taste „Vorwärts": Im Radio-Betrieb sucht das
Gerät beim Drücken der Taste automatisch den
nächstenSender. Im CD- und Musikabspieler-
Betrieb wechselt das Gerät zum nächsten Titel.
11.
Taste „Wiedergabe/Pause": Nach einfachem
Drücken pausiert die Musikwiedergabe, nach
nochmaligem Drücken wird die Wiedergabe
fortgesetzt.
12.
Taste „Stopp": Das Gerät stoppt die Wiedergabe
von Musik.
13.
Taste „Menu/Info": Ein- bis mehrmaliges kurzes
Drücken zeigt zusätzliche Informationen zur
Musikquelle (wenn vorhanden) im Display an.
Langes Drücken ruft das Menü des Gerätes auf.
14.
Taste „P": Kurzes Drücken ruft die Liste der ge-
speicherten Sender auf. Langes Drücken spei-
chert Sender auf anschließend gewählten Spei-
cherplätzen.
15.
Taste „Back": Durch Drücken dieser Taste gelan-
gen Sie zum vorherigen Menüpunkt zurück oder
verlassen das Menü.
8
1 2 3
ANSCHLÜSSE AM GERÄT
1.
Bassreflexöffnung für integrierte Lautsprecher.
2.
Optischer Eingang (Zum Anschließen von z.B.
TV)
3.
LAN Anschlussbuchse für RJ-45 Stecker (Ether-
net).
4.
USB-Anschluss.
5.
Netzanschluss für mitgeliefertes externes Netz-
teil.Das Netzanschlusskabel darf keine Beschä-
9
4 5 6 7
10
digungen oder Defekte aufweisen, benutzen Sie
hier ausschließlich das mitgelieferte Netzteil.
6.
Netzschalter.
7.
Modellbezeichnung, technische Daten, Serien-
nummer, Warn- und Entsorgungshinweise.
8.
UKW und DAB+ Teleskopantenne (montiert).
9.
WLAN-Antenne (montiert)
10.
Subwoofer (an Unterseite angebracht)
