Installationshandbuch
Air Dial Verbindungsprüfung
Führen Sie vor der endgültigen Montage des Air Dial eine Verbindungsprüfung durch, um zu gewährleisten, dass die Übertragungsbe-
dingungen am gewünschten Ort ausreichend sind:
1. Drücken Sie 5 Sekunden lang die Air Dial-Taste, um ins Servicemenü zu gelangen (das Servicemenü bleibt eine Stunde sichtbar).
2. Wählen Sie die Funktion zur Verbindungsprüfung.
3. Die Funktion zeigt an, ob die Übertragungsbedingungen ausreichend sind oder nicht.
4. Wenn die Verbindungsprüfung fehlschlägt, siehe Fehlersuche.
4.4

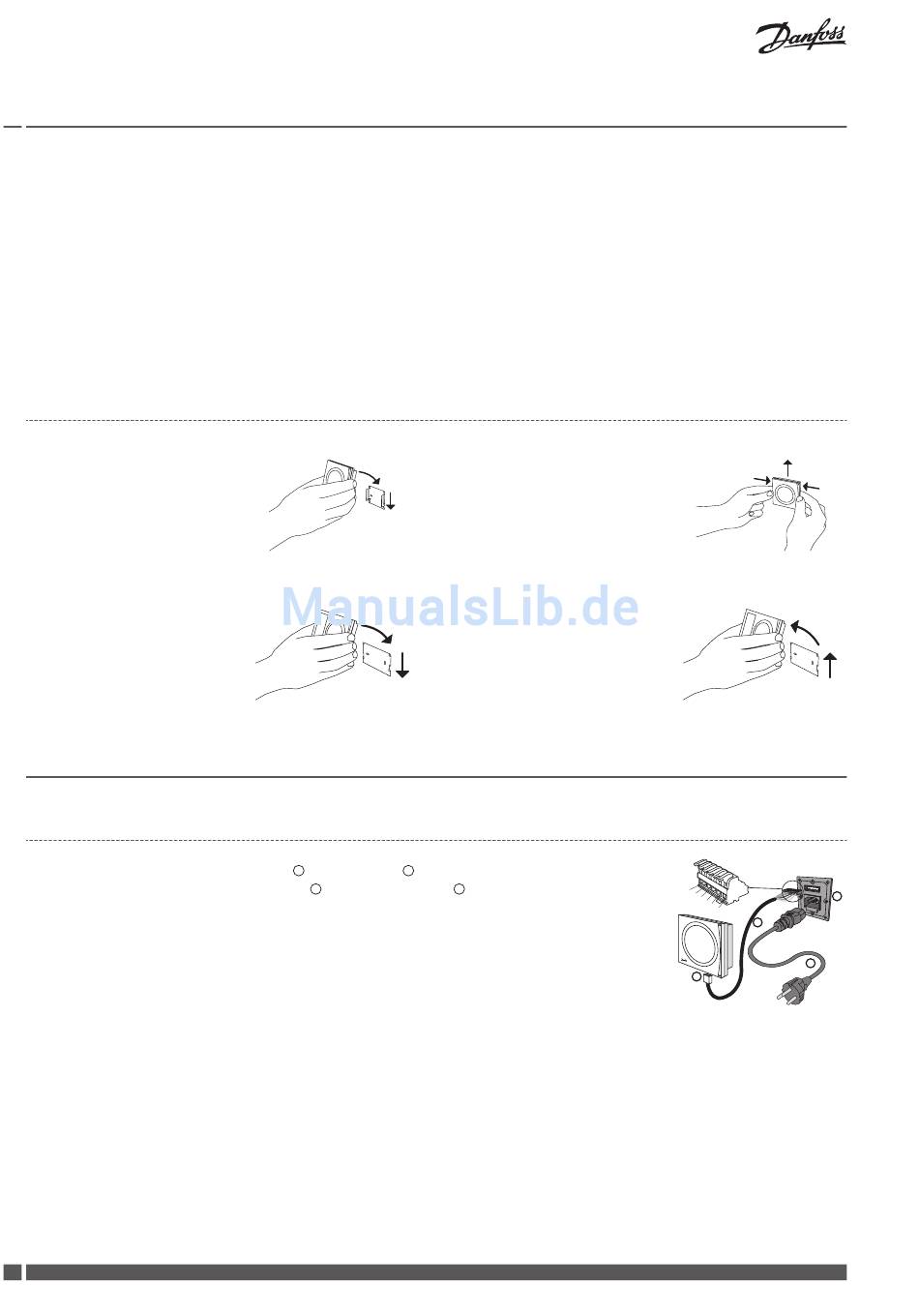

Montage und Demontage des CCM-Moduls und des Air Dial
CCM-Modul
Montage:
1. Bringen Sie das CCM am
Wandbeschlag an.
2. Drücken Sie nach unten, um
das CCM einzurasten.
Air Dial
Montage:
1. Bringen Sie das Air Dial an der
Wandhalterung an.
2. Drücken Sie nach unten, um
das Air Dial einzurasten.
5
Anschluss an den Danfoss Link™ CC
5.1
Verbinden der Air Unit mit dem Danfoss Link™ CC, physische Installation
1. Verbinden Sie das Netzanschlusskabel
2. Verbinden Sie das Kommunikationskabel
3. Platzieren Sie das CCM-Modul möglichst in der Nähe eines Ethernet-Anschlusses für die
spätere Verbindung mit einem PC.
4. Wenn Zubehör (elektrisches Vor- und Nachheizregister, Nachheizregister (Heizwasser) oder
geothermisches Heizregister) vorhanden ist, muss der Stift von den Klemmen 5 und 6 ent-
fernt werden (siehe auch die im Lieferumfang des Zubehörs enthaltene Anleitung).
5. Die Air Unit kann nun zum Danfoss Link™ CC hinzugefügt werden.
Kommunikationskabel-Anschlüsse:
1. Weiß/Orange, 2. Orange, 3. Schwarz, 4. Weiß/Blau, 5. Blau, 6. Schwarz
Hinweis! Das Kommunikationskabel kann auf bis zu 200 m verlängert werden. Verwenden Sie Buskabel.
6
Danfoss Air Units
Demontage:
1
1. Drücken Sie die beiden Verrie-
2
2. Ziehen Sie das CCM nach
Demontage:
1
1. Heben Sie das Air Dial an.
2. Ziehen Sie das Air Dial ab.
2
mit der Air Unit
.
3
4
mit dem CCM-Modul
und der Air Unit.
2
1
VIEWB303
gelungen an der Seite ein.
oben.
2
1
1
2
1
1 2
3
3
4 5
6
2
4
1
