Installationshandbuch
6
Einregulieren der Gesamtluftmenge
Um die bestmögliche Leistung zu erhalten, muss die Gesamtluftmenge einreguliert werden (ein
Abgleich schützt das Haus außerdem vor Schimmelpilz und Hausschwamm). Das System sollte
nicht auf Außentemperaturen unter -3 °C einreguliert werden, da es sonst in den Frostschutz-
modus umschaltet (wird durch ein blinkendes Symbol im Display angezeigt). Falls das Einregu-
lieren bei Außenlufttemperaturen unter -3 °C durchgeführt werden muss, unterbrechen Sie die
Stromzufuhr für 20 Sekunden, um den Frostschutz 90 Minuten lang zu deaktivieren.
Hinweis! Schließen Sie alle Türen und schalten Sie die Abzugshaube aus.
1. Entfernen Sie die Frontplatte der Einheit durch Ziehen an den Griffen.
2. Schauen Sie sich die Zeichnung des Kanalsystems an, auf der die vorgeschlagenen Voreins-
tellwerte für alle Luftventile zu finden sind. Schließen Sie die Ventile vollständig und dre-
hen Sie sie durch volle Umdreh-ungen auf (die Anzahl der Umdrehungen ist auf der Kanal-
systemzeichnung angegeben). Wenn Sie die Systeme einstellen, auf die Danfoss das Kanal-
system nicht ausgelegt hat, stellen Sie die Zuluft- und Abluftventile gemäß den Anweisun-
gen des Projektleiters ein.
3. Wenn im System Drosselklappen enthalten sind, so öffnen Sie diese vollständig.

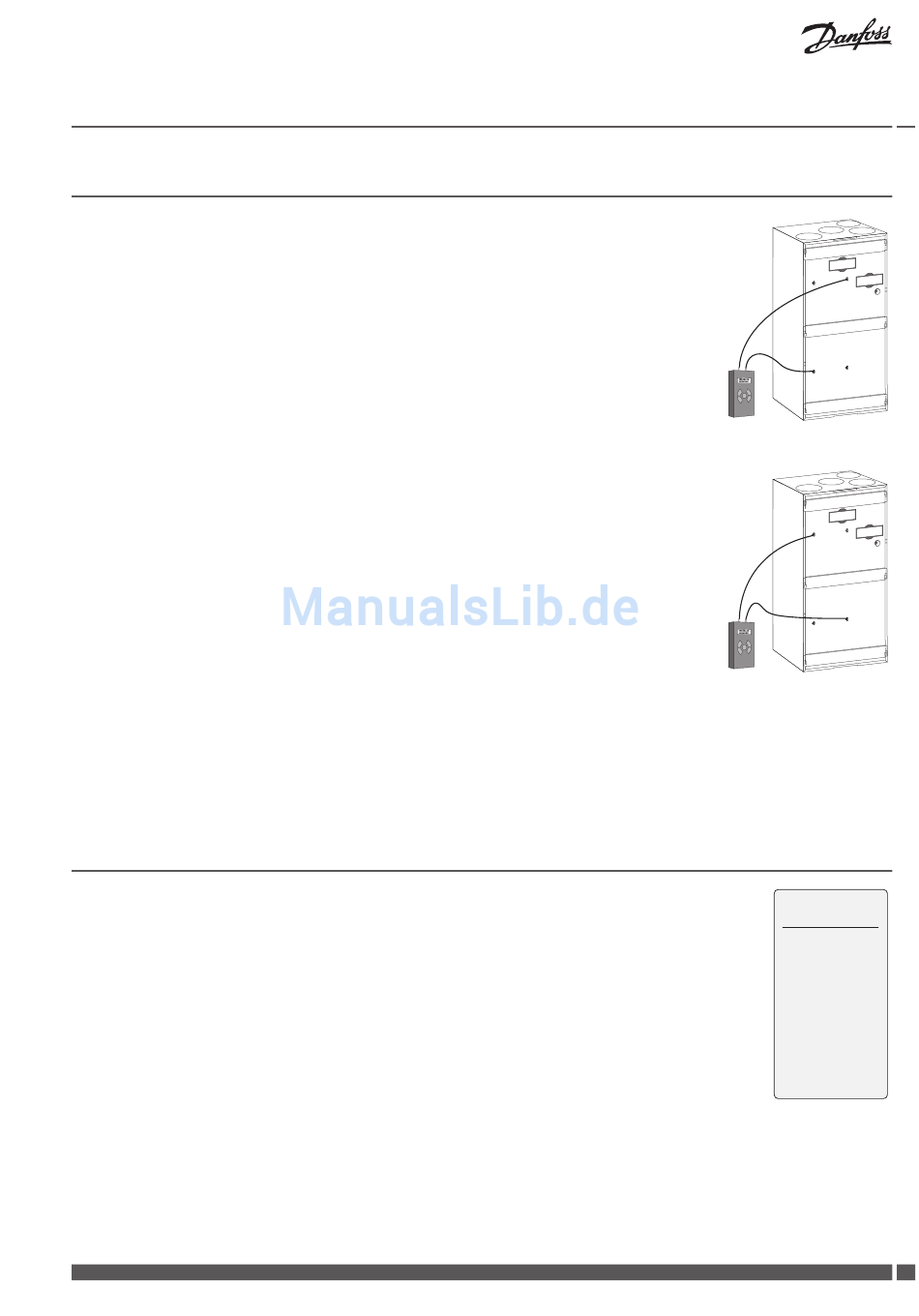

4. Montieren Sie Messrohre zwischen den Messpunkten an der Fortluftseite und der Diffe-
renzdruckanzeige der Einheit.
5. Den erforderlichen Einstellwert finden Sie im Differenzdruckdiagramm (Aufkleber auf der
vorderen Abdeckung). Wenn der Druck zu niedrig ist, regulieren Sie die Lüfterstufe nach
oben, bis Sie den benötigten Druck erreichen.
6. Bewegen Sie die Messrohre zu den Messstellen an der Zuluftseite und verwenden Sie das
gleiche Verfahren, um die Zuluft einzustellen.
7. Nachdem die Gesamtluftmenge eingestellt wurde, muss die Einstellung der einzelnen Ven-
tile durchgeführt werden. In den meisten Fällen wird dies geringfügige Änderungen an
den gewählten Grundschritten zur Folge haben, dies kann aber im Raum durch Einstellen
der Ventile oder mit Air Dial durchgeführt werden.
Einstellung an einem sich im Betrieb befindlichen System
1. Drücken Sie Air Dial für 5 Sekunden, um Zugang zum Servicemenü zu erhalten.
2. Drücken Sie „Grundschritte einstellen", um den speziellen Inbetriebnahmemodus zu akti-
vieren (in diesem Modus sind alle externen Einflüsse blockiert – der Installateur steuert die
Fortluft- und Zuluftventilatoren vollständig mit einer Lüfterdrehzahlauflösung von
1-100 %). Das Servicemenü bleibt für eine Stunde sichtbar und verschwindet dann.
7
Servicemenü
Drücken Sie 5 Sekunden lang Air Dial, um auf das Servicemenü zuzugreifen und die Grundein-
stellungen wie Sprache, Filtertimer, Grundschritte usw. zu ändern.
System-Reset
1. Wenn das System bereits einreguliert wurde, notieren Sie sich die Grundschritte zur späte-
ren Verwendung. Die Werte können im Servicemenü eingesehen werden: Service > Infor-
mationen > Grundschritte.
2. Entfernen Sie die Batterien des Air Dial und setzen Sie sie wieder ein, während Sie die Taste
drücken, bis ein Piepton zu hören ist. Das Air Dial ist jetzt im Startmodus.
3. Entfernen Sie das Versorgungs- oder Kommunikationskabel.
4. Drücken Sie die CCM-Modul Taste, während Sie das Kabel erneut verbinden, bis nur noch
die grüne LED blinkt.
5. Das System ist nun auf die Werkseinstellungen zurückgesetzt.
Danfoss Heating Solutions
Danfoss Air Units
VIEWB303
Messung der Abluft
Messung der Zuluft
Service
Zurück
Info
Filter-Service
Sprache
Grundeinst.
Test Verb.
Zubehör
9
