Installationsanleitung
1
Einführung
Mit einer Danfoss Air Flex Dachhaube müssen Sie sich keine Ge-
danken über die Ziegelart, Dachschrägen usw. machen. Die flexib-
le Einfassung erlaubt die Montage der Haube auf praktisch allen
Dachtypen (das Verschweißen von Dachpappe auf der Einfassung
ist möglich).
Die einzigartige Form der Haube und die 2-teilige Konstruktion er-
möglichen eine Einstellung für Dachwinkel zwischen 0 und
50 Grad.
Hinweis: Bitte überprüfen Sie die Lieferung auf Vollständigkeit und auf
eventuelle Schäden an den gelieferten Artikeln.
2
Platzierung von Dachhauben
Es wird empfohlen, die Dachhauben wie folgt anzubringen:
▪ Waagerecht: mindestens 3 m Abstand zwischen Außen- und
Fortluft
▪ Senkrecht: mindestens 1 m Abstand zwischen Außen- und
Fortluft, Fortluft an der Oberseite
3

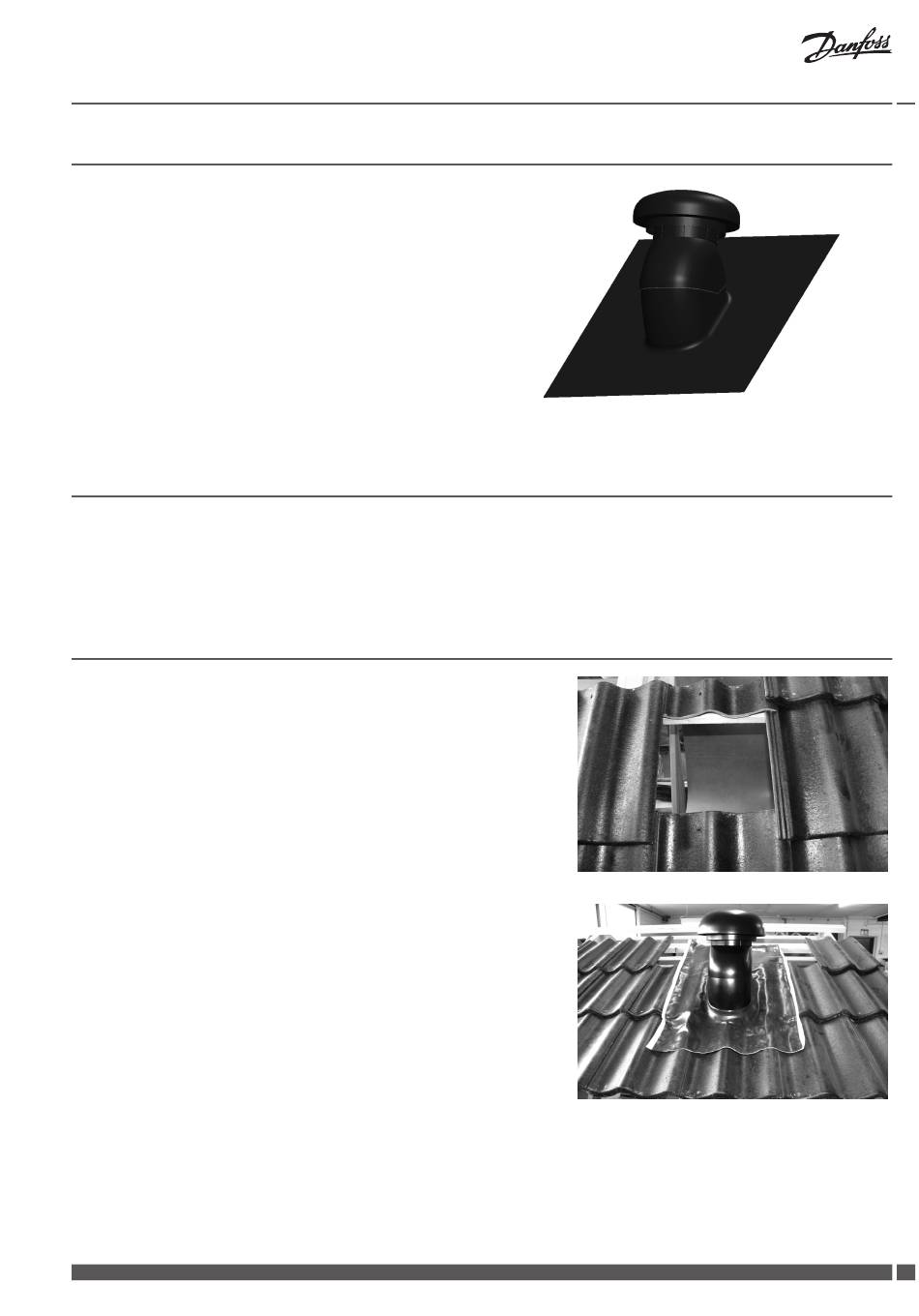

Montage
Sobald festgelegt wurde, wo die Dachhaube angebracht werden
soll, entfernen Sie zunächst die Dachziegel in diesem Bereich.
Hinweis: Wie in der Abbildung gezeigt, muss ein Ziegel angepasst wer-
den, damit ein fester Untergrund für die Abdichtung und den nächs-
ten Ziegel vorhanden ist.
Sorgen Sie für eine ausreichende Dachdurchdringung und dafür,
dass die Abdichtung ausreichend überlappt, um die Wasserun-
durchlässigkeit zu gewährleisten.
Danfoss Heating Solutions
Danfoss Air Flex Dachhaube
Außerdem wird empfohlen, die Außenluft zur Nord- oder Ostseite
auszurichten, damit das System komfortabel bedient werden
kann.
VIGLA103
