Beschreibung des Differenzdruckmanometers
5.1
Anzeige- und Bedienelemente
Nullpunktkorrekturschraube
Schaltpunkteinstellung S1

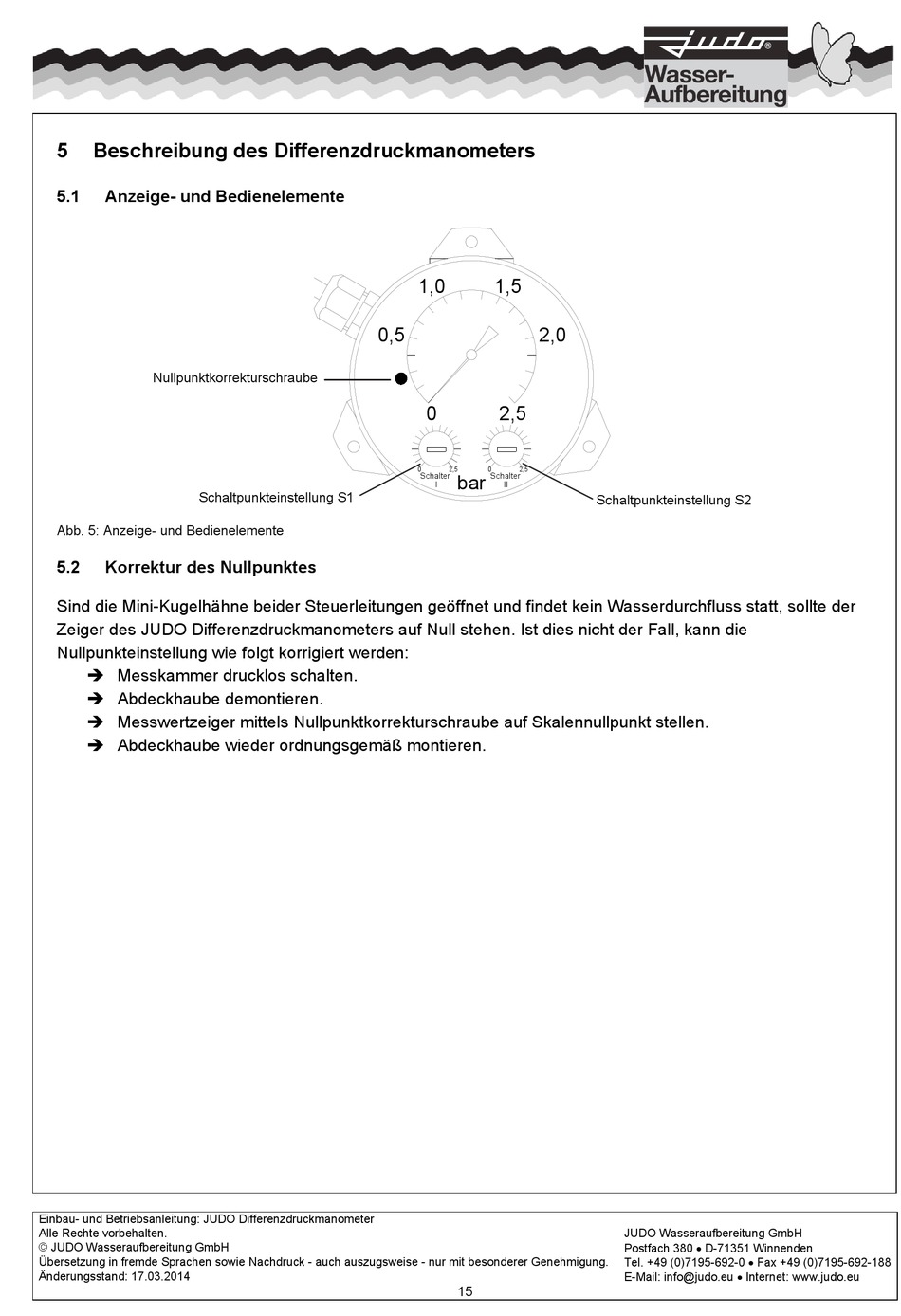

Abb. 5: Anzeige- und Bedienelemente
5.2
Korrektur des Nullpunktes
Sind die Mini-Kugelhähne beider Steuerleitungen geöffnet und findet kein Wasserdurchfluss statt, sollte der
Zeiger des JUDO Differenzdruckmanometers auf Null stehen. Ist dies nicht der Fall, kann die
Nullpunkteinstellung wie folgt korrigiert werden:
Messkammer drucklos schalten.
Abdeckhaube demontieren.
Messwertzeiger mittels Nullpunktkorrekturschraube auf Skalennullpunkt stellen.
Abdeckhaube wieder ordnungsgemäß montieren.
