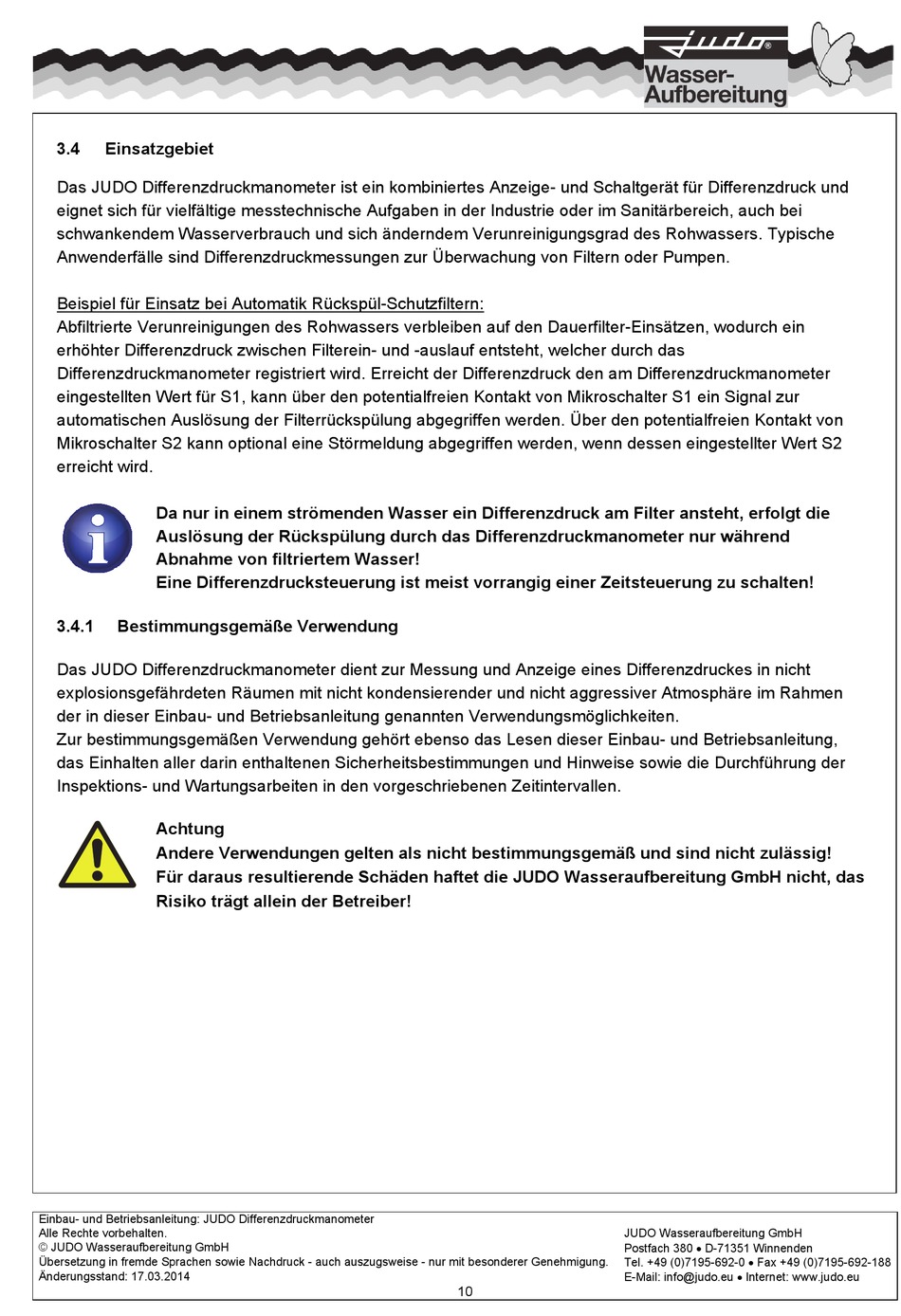

3.4
Einsatzgebiet
Das JUDO Differenzdruckmanometer ist ein kombiniertes Anzeige- und Schaltgerät für Differenzdruck und
eignet sich für vielfältige messtechnische Aufgaben in der Industrie oder im Sanitärbereich, auch bei
schwankendem Wasserverbrauch und sich änderndem Verunreinigungsgrad des Rohwassers. Typische
Anwenderfälle sind Differenzdruckmessungen zur Überwachung von Filtern oder Pumpen.
Beispiel für Einsatz bei Automatik Rückspül-Schutzfiltern:
Abfiltrierte Verunreinigungen des Rohwassers verbleiben auf den Dauerfilter-Einsätzen, wodurch ein
erhöhter Differenzdruck zwischen Filterein- und -auslauf entsteht, welcher durch das
Differenzdruckmanometer registriert wird. Erreicht der Differenzdruck den am Differenzdruckmanometer
eingestellten Wert für S1, kann über den potentialfreien Kontakt von Mikroschalter S1 ein Signal zur
automatischen Auslösung der Filterrückspülung abgegriffen werden. Über den potentialfreien Kontakt von
Mikroschalter S2 kann optional eine Störmeldung abgegriffen werden, wenn dessen eingestellter Wert S2
erreicht wird.
Da nur in einem strömenden Wasser ein Differenzdruck am Filter ansteht, erfolgt die
Auslösung der Rückspülung durch das Differenzdruckmanometer nur während
Abnahme von filtriertem Wasser!
Eine Differenzdrucksteuerung ist meist vorrangig einer Zeitsteuerung zu schalten!
3.4.1
Bestimmungsgemäße Verwendung
Das JUDO Differenzdruckmanometer dient zur Messung und Anzeige eines Differenzdruckes in nicht
explosionsgefährdeten Räumen mit nicht kondensierender und nicht aggressiver Atmosphäre im Rahmen
der in dieser Einbau- und Betriebsanleitung genannten Verwendungsmöglichkeiten.
Zur bestimmungsgemäßen Verwendung gehört ebenso das Lesen dieser Einbau- und Betriebsanleitung,
das Einhalten aller darin enthaltenen Sicherheitsbestimmungen und Hinweise sowie die Durchführung der
Inspektions- und Wartungsarbeiten in den vorgeschriebenen Zeitintervallen.
Achtung
Andere Verwendungen gelten als nicht bestimmungsgemäß und sind nicht zulässig!
Für daraus resultierende Schäden haftet die JUDO Wasseraufbereitung GmbH nicht, das
Risiko trägt allein der Betreiber!
