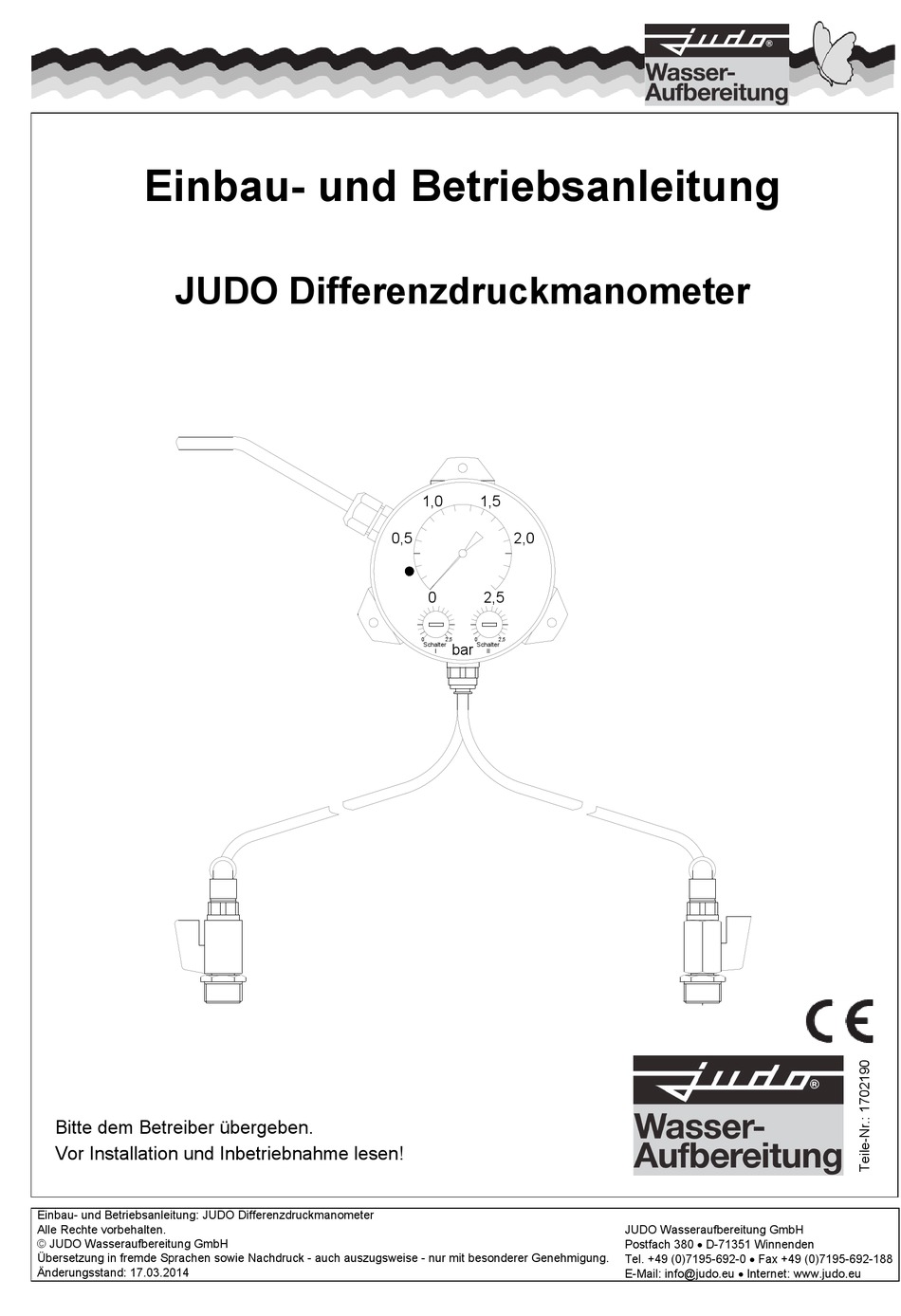

Einbau- und Betriebsanleitung

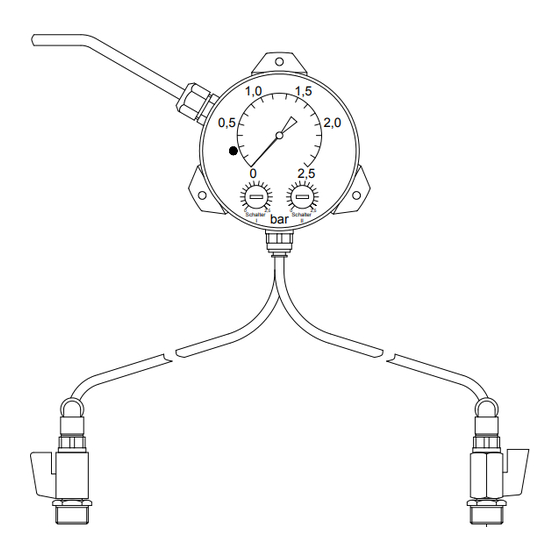

JUDO Differenzdruckmanometer
Bitte dem Betreiber übergeben.
Vor Installation und Inbetriebnahme lesen!
Einbau- und Betriebsanleitung: JUDO Differenzdruckmanometer
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 17.03.2014
1,0
1,5
0,5
2,0
0
2,5
0
2,5
0
2,5
Schalter
bar
Schalter
I
II
Gerade Einschraubsteckverbindun
AG 1/4" - Schlauch 6x4mm
JUDO Wasseraufbereitung GmbH
Postfach 380 D-71351 Winnenden
Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188
E-Mail: info@judo.eu Internet: www.judo.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Judo 1610011
Inhaltszusammenfassung für Judo 1610011
- Seite 1 Schalter Gerade Einschraubsteckverbindun AG 1/4" - Schlauch 6x4mm Bitte dem Betreiber übergeben. Vor Installation und Inbetriebnahme lesen! Einbau- und Betriebsanleitung: JUDO Differenzdruckmanometer Alle Rechte vorbehalten. JUDO Wasseraufbereitung GmbH © JUDO Wasseraufbereitung GmbH Postfach 380 D-71351 Winnenden Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
-
Seite 2: Inhaltsverzeichnis
Störungen........................... 18 Inspektion, Instandhaltung, Wartung ................19 Außerbetriebnahme ......................19 8.1.1 Ersatzteile........................19 Einbau- und Betriebsanleitung: JUDO Differenzdruckmanometer Alle Rechte vorbehalten. JUDO Wasseraufbereitung GmbH © JUDO Wasseraufbereitung GmbH Postfach 380 D-71351 Winnenden Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188 Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. - Seite 3 Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für Ihr Vertrauen, das Sie uns mit dem Kauf dieses Produktes entgegengebracht haben. Mit diesem JUDO Differenzdruckmanometer haben Sie ein Produkt erworben, das sich auf dem neuesten Stand der Technik befindet.
-
Seite 4: Zu Dieser Einbau- Und Betriebsanleitung
Zu dieser Einbau- und Betriebsanleitung Diese Einbau- und Betriebsanleitung soll es Ihnen erleichtern, Ihr JUDO Differenzdruckmanometer kennenzulernen und die bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Einbau- und Betriebsanleitung enthält wichtige Hinweise, um das JUDO Differenzdruckmanometer sicher und bestimmungsgemäß zu betreiben. Sie enthält grundlegende Hinweise, die bei Installation, Betrieb sowie Instandhaltung zu beachten sind. -
Seite 5: Allgemeine Sicherheitshinweise
Das JUDO Differenzdruckmanometer ausschließlich mit ordnungsgemäß geschlossenen Deckeln und Abdeckungen aller Anlagenkomponenten betreiben! Einwandfreie Funktion des JUDO Differenzdruckmanometers ist nur gewährleistet, wenn Original-Ersatzteile und Komponenten in der in dieser Einbau- und Betriebsanleitung beschriebenen Kombination verwendet werden, sonst besteht die Gefahr einer Fehlfunktion oder Beschädigung! -
Seite 6: Sicherheitshinweise Für Elektrische Arbeiten
Vor Reinigungs-, Wartungs- oder Reparaturarbeiten sicherstellen, dass das JUDO Differenzdruckmanometer spannungsfrei geschaltet sowie hydraulisch drucklos ist! Diese Tätigkeiten sollten nur durch den JUDO Kundendienst oder autorisiertes Fachpersonal ausgeführt werden, die das Gesamtsystem des JUDO Differenzdruckmanometers und dessen Umfeld kennen und verstehen! Einbau- und Betriebsanleitung: JUDO Differenzdruckmanometer Alle Rechte vorbehalten. -
Seite 7: Gewährleistung
Inspektion und Wartung im Zuge der Inspektion und Wartung der Anlage bzw. des Gerätes, an welche(s) das JUDO Differenzdruckmanometer angeschlossen ist, durchgeführt wird, Reparaturen ausschließlich mit Original-Ersatzteilen und nur durch den JUDO Kundendienst oder autorisiertes Fachpersonal ausgeführt werden, ... -
Seite 8: Produktangaben
Bestandteile in Verbindung mit Ihrer Bestellung! Transport und Auslieferung erfolgen in komplettem Zustand! Transportschäden müssen innerhalb von 24 Stunden gemeldet werden, ansonsten kann aus versicherungstechnischen Gründen kein Schaden reguliert werden! Einbau- und Betriebsanleitung: JUDO Differenzdruckmanometer Alle Rechte vorbehalten. JUDO Wasseraufbereitung GmbH © JUDO Wasseraufbereitung GmbH Postfach 380 ... -
Seite 9: Technische Daten
[kg] Messmembran / Dichtungen Tab. 3: Technische Daten 3.3.1 Abmessungen Abb. 1: Abmessungen Einbau- und Betriebsanleitung: JUDO Differenzdruckmanometer Alle Rechte vorbehalten. JUDO Wasseraufbereitung GmbH © JUDO Wasseraufbereitung GmbH Postfach 380 D-71351 Winnenden Tel. +49 (0)7195-692-0 Fax +49 (0)7195-692-188 Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung. -
Seite 10: Einsatzgebiet
Einsatzgebiet Das JUDO Differenzdruckmanometer ist ein kombiniertes Anzeige- und Schaltgerät für Differenzdruck und eignet sich für vielfältige messtechnische Aufgaben in der Industrie oder im Sanitärbereich, auch bei schwankendem Wasserverbrauch und sich änderndem Verunreinigungsgrad des Rohwassers. Typische Anwenderfälle sind Differenzdruckmessungen zur Überwachung von Filtern oder Pumpen. -
Seite 11: Funktionsbeschreibung
Messbereichsfedern verschiebt. Bei Überlastung stützt sich die Membrane gegen metallische Anlageflächen ab. Ein zentrisch angeordneter Stößel überträgt die Bewegung des Membransystems auf das Zeigerwerk und die Betätigungselemente der Mikroschalter. Einbau- und Betriebsanleitung: JUDO Differenzdruckmanometer Alle Rechte vorbehalten. JUDO Wasseraufbereitung GmbH ©... -
Seite 12: Installation
Installation Anforderungen an den Einbauort Das JUDO Differenzdruckmanometer ist an einem trockenen, frostsicheren Ort mit nicht kondensierender und nicht aggressiver Atmosphäre zu installieren. Für Installations-, Wartungs- und Reparaturarbeiten sowie zur Bedienung ist ausreichend Platz zur Verfügung zu stellen sowie freie Zugänglichkeit sicherzustellen. -
Seite 13: Anschluss Des Differenzdruckmanometers
IG 1/4" - AG 1/2" Abb. 3: Anschluss des Differenzdruckmanometers Die Einschraub-Steckverbindung dichtend am Anschluss Vordruck (+) und Nachdruck (-) des JUDO Differenzdruckmanometers einschrauben. Die Reduzierstücke mit Teflon-Band dichtend z.B. in ein T-Stück ½" IG einschrauben (bei z.B. -
Seite 14: Elektrischer Anschluss
Elektrischer Anschluss Achtung Vor Anschluss prüfen, ob die externe Spannung mit den technischen Daten des JUDO Differenzdruckmanometers übereinstimmt! Der elektrische Anschluss des JUDO Differenzdruckmanometers sollte nur durch den JUDO Kundendienst oder autorisiertes Fachpersonal ausgeführt werden! Schaltpläne von Anlagen und Geräten, an die das JUDO Differenzdruckmanometer angeschlossen wird, beachten! Abb. -
Seite 15: Beschreibung Des Differenzdruckmanometers
Abb. 5: Anzeige- und Bedienelemente Korrektur des Nullpunktes Sind die Mini-Kugelhähne beider Steuerleitungen geöffnet und findet kein Wasserdurchfluss statt, sollte der Zeiger des JUDO Differenzdruckmanometers auf Null stehen. Ist dies nicht der Fall, kann die Nullpunkteinstellung wie folgt korrigiert werden: Messkammer drucklos schalten. -
Seite 16: Einstellung Der Differenzdruck-Schaltpunkte
Achtung Ein zu hoch eingestellter Differenzdruck-Schaltpunkt kann zur Beschädigung bzw. Zusetzung eines Rückspül-Schutzfilters führen! Für hieraus resultierende Schäden haftet die JUDO Wasseraufbereitung GmbH nicht, das Risiko trägt allein der Betreiber! Ein zu niedrig eingestellter Differenzdruck-Schaltpunkt kann zu erhöhten Abwassermengen durch häufigere Rückspülung eines Rückspül-Schutzfilters führen! 5.3.1... -
Seite 17: Inbetriebnahme
Die Steuerleitung ist zu entlüften, da unterschiedliche Flüssigkeitssäulen zu Messfehlern führen können! Den Mini-Kugelhahn im Nachdruckanschluss schließen. Die Steuerleitung von der Einschraub-Steckverschraubung am Nachdruckanschluss (-) des JUDO Differenzdruckmanometers lösen. Den Mini-Kugelhahn im Nachdruckanschluss vorsichtig öffnen bis das Steuermedium kontinuierlich und blasenfrei aus der Steuerleitung austritt, anschließend den Mini-Kugelhahn wieder schließen. -
Seite 18: Bedienung
Dichtigkeit der Druckanschlüsse sind in regelmäßigen Intervallen durch den Betreiber zu kontrollieren! Störungen Im Falle einer Störung, Fehlfunktion oder Beschädigung des JUDO Differenzdruckmanometers ist der für Sie zuständige JUDO Kundendienst oder eine autorisierte Fachfirma anzufordern. JUDO Wasseraufbereitung GmbH JUDO Wasseraufbereitung AG Werk Winnenden Niederlassung Österreich... -
Seite 19: Inspektion, Instandhaltung, Wartung
Nach DIN EN 806-5:2012 bedarf jede technische Anlage einer regelmäßigen Wartung und Inspektion. Die Inspektion bzw. Wartung des JUDO Differenzdruckmanometers sollte im Zuge der Inspektion bzw. Wartung der Anlage bzw. des Gerätes, an welche(s) das JUDO Differenzdruckmanometer angeschlossen ist, durch geschultes Personal bzw.
