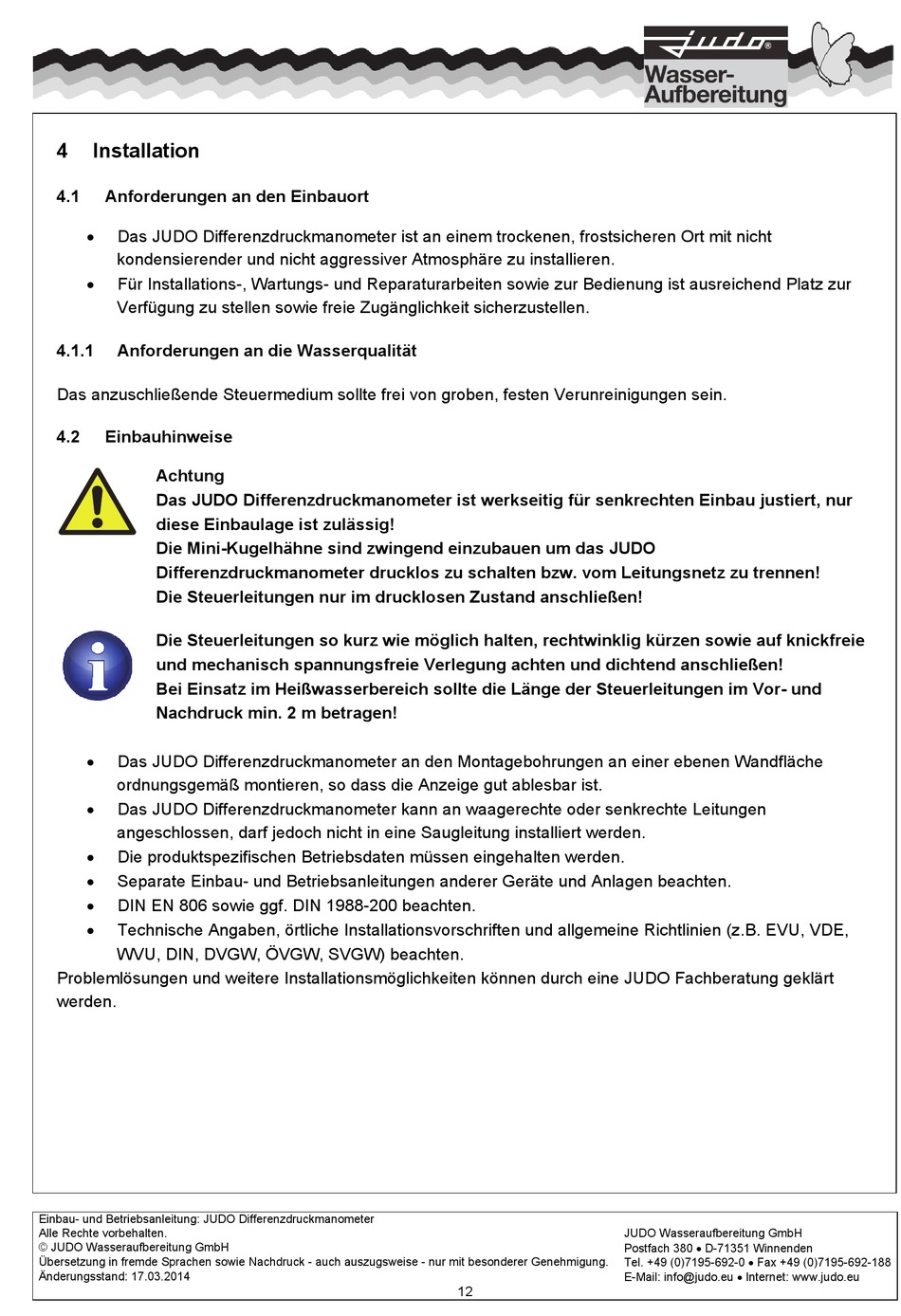

Installation

4.1

Anforderungen an den Einbauort


Das JUDO Differenzdruckmanometer ist an einem trockenen, frostsicheren Ort mit nicht
kondensierender und nicht aggressiver Atmosphäre zu installieren.

Für Installations-, Wartungs- und Reparaturarbeiten sowie zur Bedienung ist ausreichend Platz zur
Verfügung zu stellen sowie freie Zugänglichkeit sicherzustellen.
4.1.1 Anforderungen an die Wasserqualität
Das anzuschließende Steuermedium sollte frei von groben, festen Verunreinigungen sein.
4.2

Einbauhinweise

Achtung
Das JUDO Differenzdruckmanometer ist werkseitig für senkrechten Einbau justiert, nur
diese Einbaulage ist zulässig!
Die Mini-Kugelhähne sind zwingend einzubauen um das JUDO
Differenzdruckmanometer drucklos zu schalten bzw. vom Leitungsnetz zu trennen!
Die Steuerleitungen nur im drucklosen Zustand anschließen!
Die Steuerleitungen so kurz wie möglich halten, rechtwinklig kürzen sowie auf knickfreie
und mechanisch spannungsfreie Verlegung achten und dichtend anschließen!
Bei Einsatz im Heißwasserbereich sollte die Länge der Steuerleitungen im Vor- und
Nachdruck min. 2 m betragen!

Das JUDO Differenzdruckmanometer an den Montagebohrungen an einer ebenen Wandfläche
ordnungsgemäß montieren, so dass die Anzeige gut ablesbar ist.

Das JUDO Differenzdruckmanometer kann an waagerechte oder senkrechte Leitungen
angeschlossen, darf jedoch nicht in eine Saugleitung installiert werden.

Die produktspezifischen Betriebsdaten müssen eingehalten werden.

Separate Einbau- und Betriebsanleitungen anderer Geräte und Anlagen beachten.

DIN EN 806 sowie ggf. DIN 1988-200 beachten.

Technische Angaben, örtliche Installationsvorschriften und allgemeine Richtlinien (z.B. EVU, VDE,
WVU, DIN, DVGW, ÖVGW, SVGW) beachten.
Problemlösungen und weitere Installationsmöglichkeiten können durch eine JUDO Fachberatung geklärt
werden.
