4.3
Anschluss des Differenzdruckmanometers
Zur Steuerung
Anschluss „+"
Vordruck
Filtereinlauf

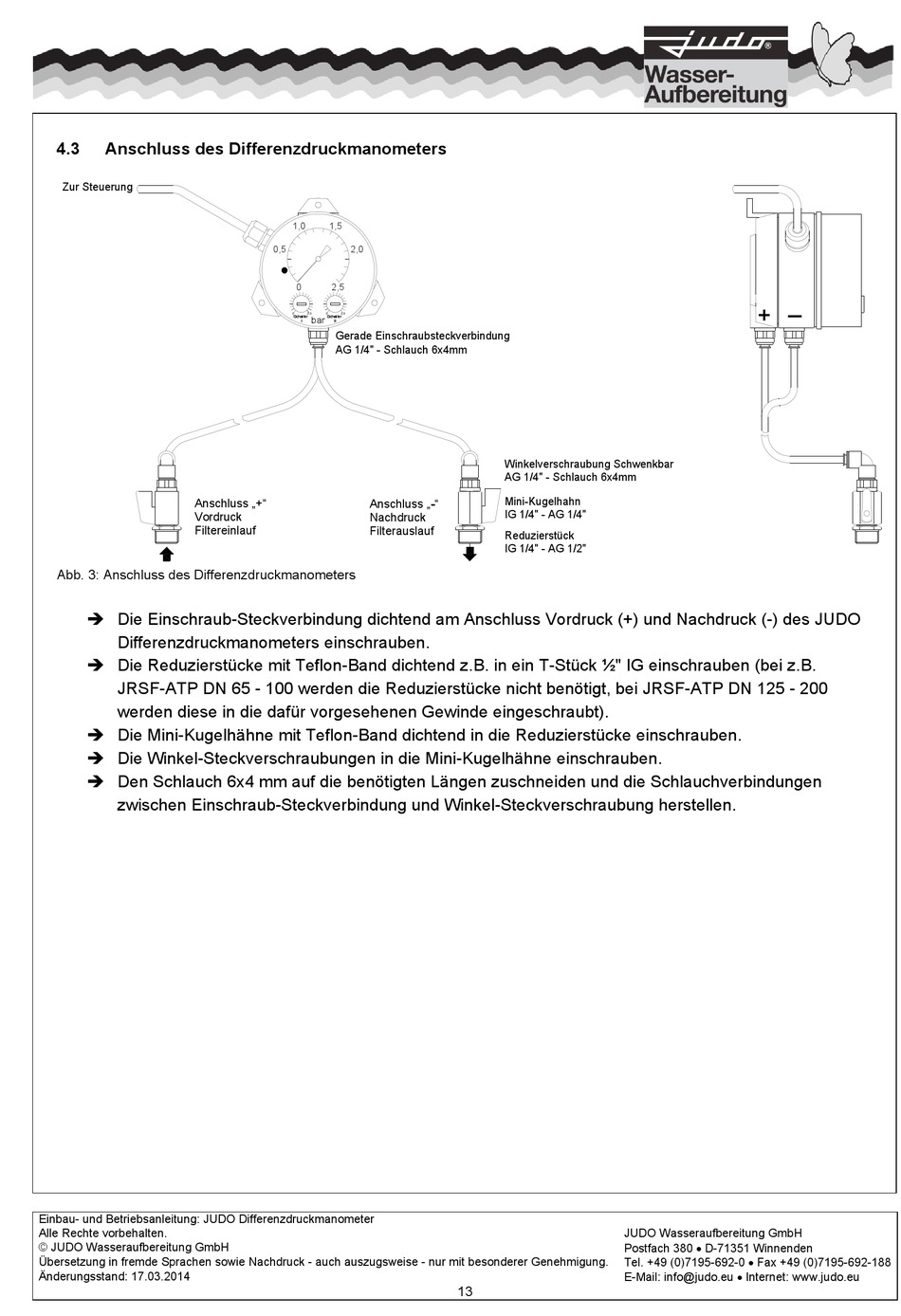

Abb. 3: Anschluss des Differenzdruckmanometers
Die Einschraub-Steckverbindung dichtend am Anschluss Vordruck (+) und Nachdruck (-) des JUDO
Differenzdruckmanometers einschrauben.
Die Reduzierstücke mit Teflon-Band dichtend z.B. in ein T-Stück ½" IG einschrauben (bei z.B.
JRSF-ATP DN 65 - 100 werden die Reduzierstücke nicht benötigt, bei JRSF-ATP DN 125 - 200
werden diese in die dafür vorgesehenen Gewinde eingeschraubt).
Die Mini-Kugelhähne mit Teflon-Band dichtend in die Reduzierstücke einschrauben.
Die Winkel-Steckverschraubungen in die Mini-Kugelhähne einschrauben.
Den Schlauch 6x4 mm auf die benötigten Längen zuschneiden und die Schlauchverbindungen
zwischen Einschraub-Steckverbindung und Winkel-Steckverschraubung herstellen.
Einbau- und Betriebsanleitung: JUDO Differenzdruckmanometer
Alle Rechte vorbehalten.
© JUDO Wasseraufbereitung GmbH
Übersetzung in fremde Sprachen sowie Nachdruck - auch auszugsweise - nur mit besonderer Genehmigung.
Änderungsstand: 17.03.2014
1,0
1,5
0,5
2,0
0
2,5
0
2,5
0
2,5
Schalter
bar
Schalter
I
II
Gerade Einschraubsteckverbindung
AG 1/4" - Schlauch 6x4mm
Anschluss „-"
Nachdruck
Filterauslauf
Winkelverschraubung Schwenkbar
AG 1/4" - Schlauch 6x4mm
Mini-Kugelhahn
IG 1/4" - AG 1/4"
Reduzierstück
IG 1/4" - AG 1/2"
