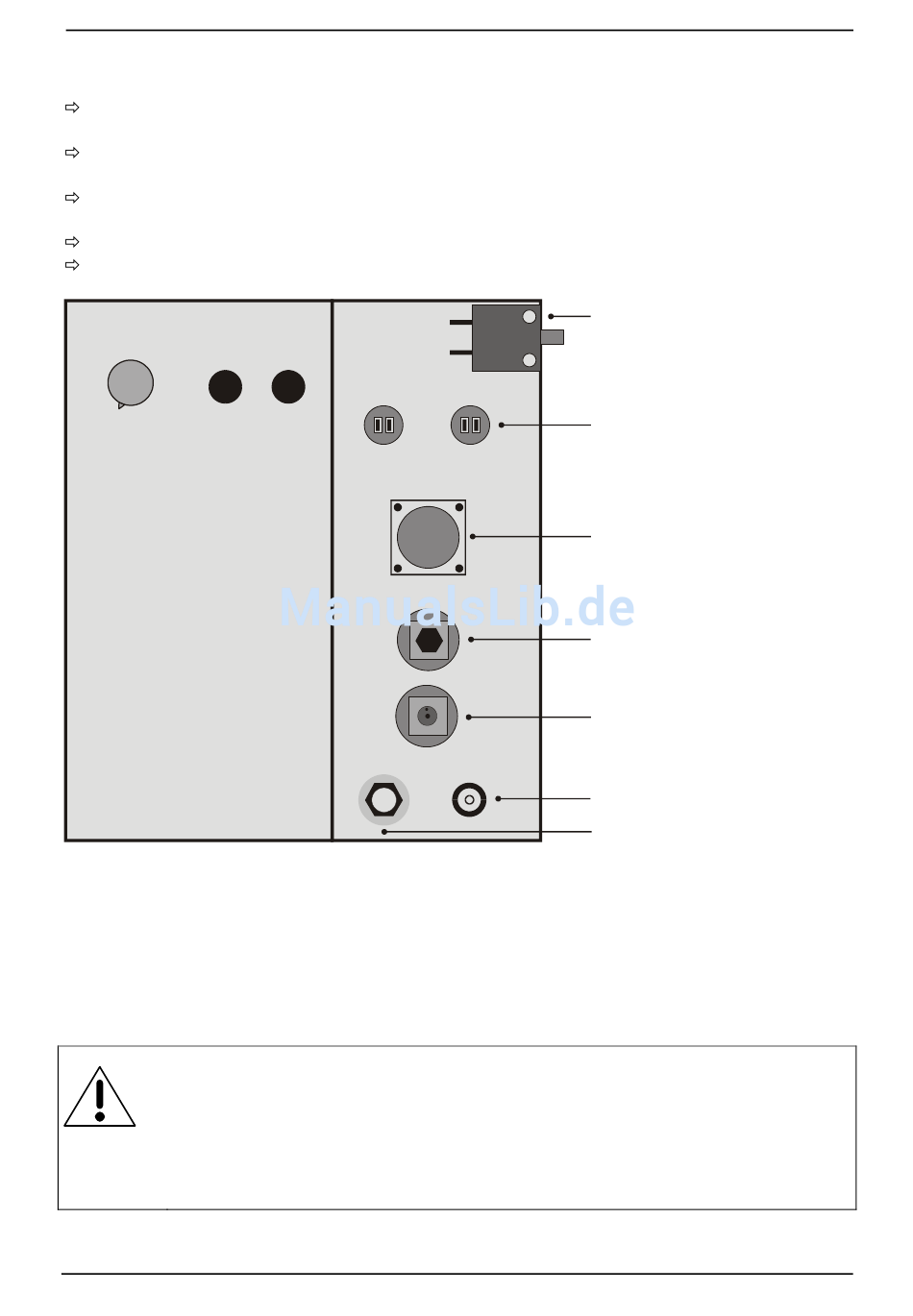

6.5 Anschluss des Schneidbrenners oder der Plasmazündbox
Zum Öffnen der seitlichen Klappe den Drehverschluss nach links bis zum An-
schlag drehen.
Brenneranschlüsse durch die Öffnung auf der Frontseite in den Anschlussraum ein-
führen und an den isolierten Gewindenippeln G 3/8 und M6 fest anschrauben.
Steuerungskabel mit den Flachsteckern beliebig in die eingebaute Flachzungensteck-
dose einstecken.
Wasservorlauf und Druckluft entsprechend einstecken.
Seitenklappe schließen und Drehverschluss nach rechts drehen.
Umschalter
Sicherungen
Plasmazünd-
F1
box
3,15AT
Ein Aus
6.6 Hinweise für die Wasserkühlung
Wassergekühlter Brenner
Ein eingebautes Wasserkühlsystem mit leiselaufender Pumpe kühlt den Brenner.
Der Wassertank soll annähernd voll sein. Bei Wasserverlust durch Brennerwechsel muss
der Wasserstand im Tank überprüft werden.
− Um bei Frost Schäden im Kühlwassersystem zu vermeiden, ist dem
Kühlwasser Spiritus im Verhältnis 1:4 als Frostschutzmittel beizufügen!
(Mischung: auf 4 Liter Wasser kommt 1 Liter Spiritus !)
− Es darf kein übliches Frostschutzmittel (z.B. Glykol) verwendet werden, da
hierdurch die Pumpe festsitzen und defekt gehen kann!
− Pumpe niemals trocken laufen lassen, da die Flüssigkeit auch zur
Schmierung von Pumpenrad und Gleitdichtringen dient!
Weiter Hinweise siehe Kapitel 9.
Betriebsanleitung
F2
3,15AT
Hand-
Automaten-
brenner
Sicherheitsklappenschalter
Steckbuchsen Brennertaster
(Flachstecker 6,3mm)
brenner
10-polige Anschlussbuchse für die
Plasmazündbox PZB 21
(Option)
Pilotstromanschluss M6
Brenneranschluss Schneidstrom
G 3/8 und Wasserrücklauf
Druckluftanschluss G 1/4
Wasservorlauf 'blau' DN 5
Power Plasma 2
Seite 11
