5. Bedienelemente
1
Hauptschalter
Zum Einschalten der gesamten Anlage
2
Kontrollleuchte Netz
Leuchtet, wenn Anlage eingeschaltet ist.
3
Störleuchte Druckluftzufuhr
Leuchtet auf unzureichender Druckluftzufuhr (weniger als 2,5 bar).
Nach beheben des Druckluftmangels ist die Anlage wieder betriebsbereit.
4
Störleuchte Übertemperatur
Leuchtet auf bei Überhitzung der Anlage. Der Lichtbogen lässt sich durch den
Brennertaster nicht mehr starten. Die Anlage ist bei laufendem Ventilator nach
ca. 5 Minuten wieder betriebsbereit.
5
Kontrollleuchte Pilotlichtbogen
Leuchtet, solange die Stromquelle durch Betätigen des Brennertasters einge-
schaltet ist oder blinkt im Fernbedienungsmodus bei einem Fehler (Kap. 11).
6
Prüftaster Druckluft / Anzeige Wasserdurchflußmenge (Kap. 9)
Wird der Prüftaster betätigt, leuchtet die Kontrollleuchte auf, und es wird das
Gasventil in der Anlage geöffnet um den Druckluftfluss überprüfen zu können.
Es wird dabei kein Lichtbogen erzeugt. Der Brenner bleibt abgeschalten.
7
Druckluft-Manometer
Zeigt den Betriebsdruck der Druckluft nach dem Filterdruckminderer an.
Betriebsanleitung

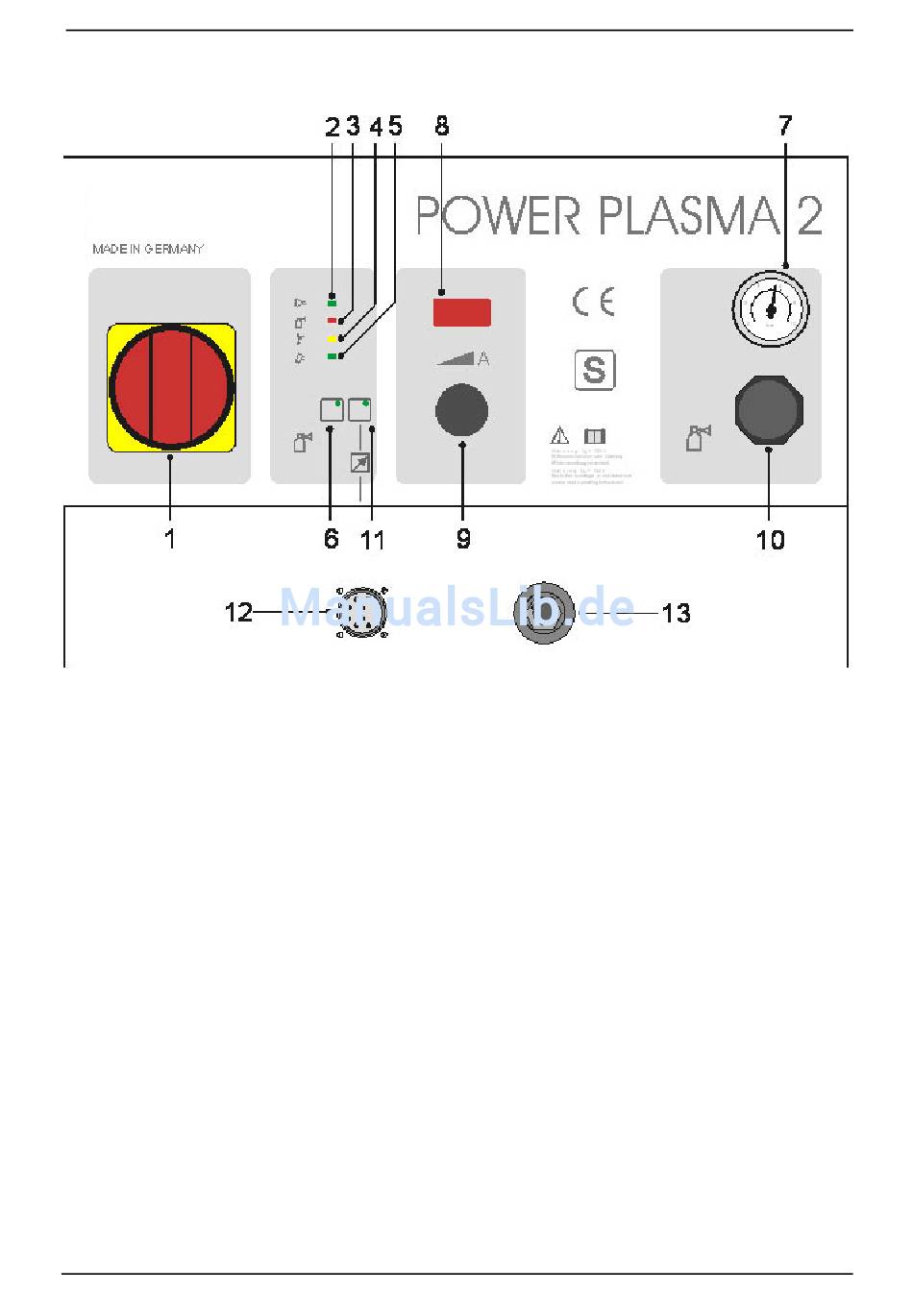

Abbildung 5.1 Bedienelemente
Power Plasma 2
Seite 9
