Inhaltszusammenfassung für Platec Power Plasma 2

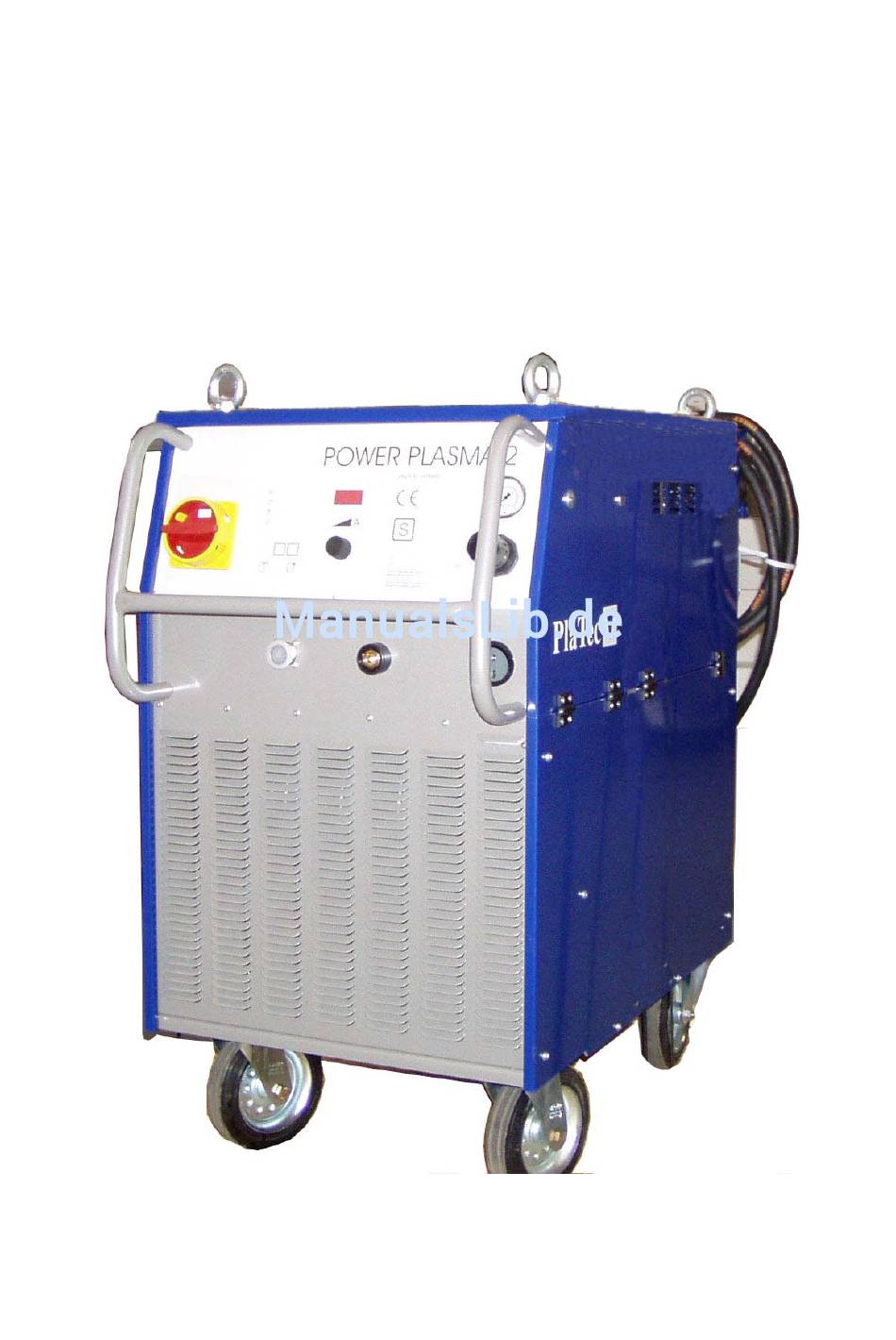

- Seite 1 Betriebsanleitung Power Plasma 2...
- Seite 2 Power Plasma 2...
- Seite 3 ...
- Seite 4 Power Plasma 2 Diese Betriebsanleitung soll Sie dabei unterstützen, mit der Power Plasma 2 effektiv und sicher zu arbeiten. Bitte lesen Sie die Anleitung vor Inbetriebnahme der Anlage gründlich durch. Die Informationen dieser Betriebsanleitung müssen dem Bedienungspersonal zugänglich gemacht werden. Die Anleitung sollte als Nachschlagewerk immer...
-
Seite 5: Eg-Konformitätserklärung
Typ der Anlage: Power Plasma 2 Einschlägige EMV-Richtlinie 89/336/EWG, EG-Richtlinien: geändert durch Richtlinie 92/31/EWG Niederspannungsrichtlinie 73/23/EWG, geändert durch Richtlinie 93/68/EWG Angewandte EN 50199 harmonisierte Normen EMV Produktnorm für Lichtbogenschweißeinrichtungen insbesondere: EN 60974-1 Lichtbogenschweißeinrichtungen / Schweißstromquellen PlaTec Schweiß- und Schneidtechnik GmbH... -
Seite 6: Inhaltsverzeichnis
Power Plasma 2 Inhalt Inhaltsverzeichnis Seite Allgemeines zum Plasmaschneiden ................1 Sicherheitshinweise ......................2 Kurzbeschreibung......................7 Technische Daten......................8 Bedienelemente......................9 Inbetriebnahme......................10 Vorbereitung zum Schneiden ..................12 Schneiden........................13 Wasserdurchflussmenge / Störung................14 Stand-bye / Lüftermanagement................14 Fernbedienungsbuchse...................15 Pflege und Wartung ....................15 Störungen, Fehler, Ursache, Beseitigung ...............16 Ersatzteilliste ......................19 Schaltpläne ......................25... -
Seite 7: Allgemeines Zum Plasmaschneiden
Power Plasma 2 1. Allgemeines zum Plasmaschneiden 1.1 Funktionsweise Im Plasmabrenner wird die Luft durch einen elektrischen Lichtbogen auf eine extrem hohe Temperatur erhitzt. Dabei bildet sich ein elektrisch leitfähiges Plasma, durch das der Schneidstrom von der Elektrode zum Werkstück fließen kann. Die Schneiddüse mit einer kleinen Bohrung schnürt den Schneidstrom ein und bewirkt dadurch einen stark... -
Seite 8: Sicherheitshinweise
Power Plasma 2 2. Sicherheitshinweise Die Anlage ist nach den einschlägigen internationalen Normen gebaut. Wie bei jedem technischen Produkt können aber von der Anlage bei unsachgemäßer oder nicht bestimmungsgemäßer Benutzung Gefahren ausgehen. Die Anlage ist ausschließlich für das Plasmaschneidverfahren bestimmt. Das Bedienungspersonal muss über die Sicher- heitshinweise unterrichtet werden. -
Seite 9: Verhütung Von Elektrischen Schlägen
Power Plasma 2 2.2 Verhütung von elektrischen Schlägen Warnung: Die Plasmaanlage hat verfahrensbedingt Ausgangsspannungen über 100 V, dies erfordert besondere Sicherheitsmaßnahmen. Das Berühren stromführender Teile kann tödliche elektrische Schläge oder schwere Verbrennungen verursachen. Beim Schneiden entsteht ein Stromkreis über den Brenner, das Werkstück (alle damit verbundenen Teile) und das Massekabel,... -
Seite 10: Strahlung
Power Plasma 2 2.3 Gefahr durch Plasmalichtbogen Warnung: Der Plasmalichtbogen brennt sofort nach Betätigen des Brennertaster. Durch die hohe Temperatur von bis zu 30.000 °C gibt es keinen ausreichenden Schutz, wenn man dem Plasmalichtbogen zu nahe kommt! Beim Umgang mit dem Plasmabrenner gilt deshalb extreme... -
Seite 11: Gasdruckausrüstung
Power Plasma 2 2.6 Rauchgas Beim Plasmaschneiden entstehen Rauchgase bzw. toxische Dämpfe. Deshalb darf die Plasmaschneidanlage nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit starker Absaugung (am besten unterhalb der Schneidzone absaugen) verwendet werden. Der Schneidbereich des Werkstücks muss von Lösungs- und Entfettungsmitteln gereinigt werden, um die Bildung von Giftgasen zu vermeiden bzw. -
Seite 12: Weitere Vorschriften
Power Plasma 2 2.8 Weitere Vorschriften Neben den Hinweisen in dieser Betriebsanleitung sind die allgemeingültigen Sicherheitsvorschriften zu beachten, insbesondere die Unfallverhütungsvorschriften BGV A2 (Elektrische Anlagen und Betriebsmittel) und BGV D1 (Schweißen, Schneiden und verwandte Arbeitsverfahren), zu beziehen bei: Carl Heymanns-Verlag KG Luxemburgerstraße 449... -
Seite 13: Kurzbeschreibung
Power Plasma 2 3. Kurzbeschreibung Die Plasmaschneidanlage Power Plasma 2 ist durch den kompakten Aufbau für den rauen Montageeinsatz geeignet. Sie ist deshalb für den universellen Einsatz zum Handschneiden als auch für das Schneiden mit Automaten oder Robotern bestens geeignet. -
Seite 14: Technische Daten
Power Plasma 2 4. Technische Daten Anschlussspannung, 3 Phasen 400 V, 50 Hz Max. Leistungsaufnahme 45 kVA Absicherung 63 A träge Einstellbereich 20 - 210 A Max. Leerlaufspannung 345 V Einschaltdauer 100 % 210 A / 164 V Max. Schneiddicke, Qualitätsschnitt... -
Seite 15: Bedienelemente
Power Plasma 2 5. Bedienelemente Abbildung 5.1 Bedienelemente Hauptschalter Zum Einschalten der gesamten Anlage Kontrollleuchte Netz Leuchtet, wenn Anlage eingeschaltet ist. Störleuchte Druckluftzufuhr Leuchtet auf unzureichender Druckluftzufuhr (weniger als 2,5 bar). Nach beheben des Druckluftmangels ist die Anlage wieder betriebsbereit. -
Seite 16: Inbetriebnahme
Power Plasma 2 Stromanzeige Auf dem Display wird einmal ohne betätigen des Brennertasters der gewünschte Schneidstrom angezeigt, zum anderen wird während des Schneidens immer die aktuelle Schneidstromstärke ausgegeben. Außerdem werden im Display die Fehlercodes angezeigt (Kap. 13) Potentiometer zur Schneidstromeinstellung Im betriebsbreiten Zustand , kann durch rechts- und linksdrehen des Potentiometers der gewünschte Schneidstrom zwischen 20 und 210A eingestellt... -
Seite 17: Anschluss Des Schneidbrenners Oder Der Plasmazündbox
Power Plasma 2 6.5 Anschluss des Schneidbrenners oder der Plasmazündbox Zum Öffnen der seitlichen Klappe den Drehverschluss nach links bis zum An- schlag drehen. Brenneranschlüsse durch die Öffnung auf der Frontseite in den Anschlussraum ein- führen und an den isolierten Gewindenippeln G 3/8 und M6 fest anschrauben. -
Seite 18: Vorbereitung Zum Schneiden
Power Plasma 2 7. Vorbereitung zum Schneiden 7.1 Schneidstrom einstellen Schneidstrom in Abhängigkeit von Material und Dicke des Werkstücks einstellen. Der Schneidstrom sollte beim Handschneidbetrieb hoch genug eingestellt werden, so dass ein kontinuierliches Führen des Brenners von Hand möglich ist. -
Seite 19: Schneiden
Power Plasma 2 8. Schneiden 8.1 Zünden des Pilotlichtbogens Schneidbrenner mit der Schneiddüse zum Startpunkt des auszuführenden Schnittes brin- gen. Brennertaster drücken. Nach kurzer Gasvorströmung wird der Pilotlichtbogen gezündet. Berührt der Pilotlichtbogen das Werkstück, so entsteht der Schneidlichtbogen. Kommt der Schneidlichtbogen nicht zustande, so wird der Pilotlichtbogen nach ca. 5 Sekunden abgeschaltet. -
Seite 20: Wasserdurchflussmenge / Störung
Power Plasma 2 9. Wasserdurchflussmenge / Störung Die Anlage ist mit einem Wasserdurchflussmesser im Kühlkreislauf ausgestattet. Dieser ist kurz vor dem Tank installiert, um alle möglichen Fehler im Kühlkreislauf feststellen zu können. Wenn die Wasserpumpe läuft, kann durch drücken des ‚Lufttesttasters’ (Kap. 5-6) die momentante Wassermenge in Liter / Minute auf dem Display abgelesen werden. -
Seite 21: Fernbedienungsbuchse
Power Plasma 2 11. Fernbedienungsbuchse Leuchtet auf dem Frontschild die LED für die aktivierte Fernbedienungsbuchse (Kap. 5-11), stehen folgende Funktionen zur Verfügung: (Siehe auch Schaltplan Kap.15) Pin A: Lichtbogenspannung (U-Ist); 10V Lichtbogenspannung ≙ 0,2V Signalspannung Pin B: Arbeitsstrom (I-Ist); 5A Arbeitsstrom ≙ 0,2V Signalspannung Pin C. -
Seite 22: Störungen, Fehler, Ursache, Beseitigung
Power Plasma 2 13. Störungen, Fehler, Ursache, Beseitigung Störungen/Fehler Ursache Beseitigung Netz angeschlossen und Netzsicherung hat Netzsicherung prüfen, Hauptschalter auf „I“/. ausgelöst evtl. stärker absichern Kontrollleuchte Netzkabel unterbrochen Netzkabel prüfen Netzleuchtet nicht Sicherung defekt Sicherung im Gerät wechseln siehe auch Kap. 15 - Schaltplan Beim Drücken des Bren-... - Seite 23 Power Plasma 2 Störungen/Fehler Ursache Beseitigung Fehlercode ‚PIL’ Pilotwiderstand überhitzt Widerstand abkühlen bis Anzeige erlischt. Maschine auf Umschalten von Pilot -auf Schneidstrom überprüfen. Fehlercode ‚H20’ Wassermangel im Wasserstand im Tank bzw. Kühlkreislauf Leitungen prüfen (Kap. 9) Fehlercode ‚E02’ Netzunterspannung /...
- Seite 24 Power Plasma 2 Betriebsanleitung Seite 18...
-
Seite 25: Ersatzteilliste
Power Plasma 2 14. Ersatzteilliste Abbildung 14.1 Frontansicht Betriebsanleitung Seite 19... - Seite 26 Power Plasma 2 Pos. Bezeichnung Nummer Ringmutter M12 C15 verzinkt (Kranöse) D582 M12V Haube 715.023.125 Frontfolie 304.023.100 Hauptschalter H406-41300-033N4 440.233.003 Drehknopf schwarz 305.042.010 Deckel schwarz 305.042.011 422.031.024 Massebuchse BEB 35-50 Fernbedienungsbuchse 10-polig 410.010.044 Staubschutzkappe 310.350.050 Seitenblech links 715.023.126 Lenkrolle D 140 mm 301.140.003...
-
Seite 27: Abbildung 14.2 Seitenansichten
Power Plasma 2 Abb 14.4 Abbildung 14.2 Seitenansichten Betriebsanleitung Seite 21... - Seite 28 Power Plasma 2 Pos. Bezeichnung Nummer Sicherungshalter mit Renkverschlußkappe 464.601.001 Feinsicherung 3,15A träge 464.031.015 Drehschalter CK1030 4x3 440.034.109 Klappenschalter XP52 441.001.001 Zündgerät SIG 3.2 24V 438.032.002 Schutzfilter DGF 3 438.016.005 Impulssperrdrossel 1R100-25-14 438.100.019 Flachzungenbuchse DC 68-2-2 410.002.020 Buchse 10-polig 410.010.044 Brenneranschluß...
-
Seite 29: Abbildung 14.3 Innenansicht
Power Plasma 2 Abbildung 14.3 Innenansicht Pos. Bezeichnung Nummer Drossel Typ PLD 1 438.001.003 HF Schutzplatine P1-H 600.021.001 Steuertrafo Power 2 462.023.001 Großer Schütz (Netz) 442.024.018 Kleiner Schütz DL 4K-10 24V/50Hz (Pilot) 442.024.011 Sicherungshalter mit Renkverschlußkappe 464.601.001 Feinsicherung 3,15A träge 464.031.015... -
Seite 30: Abbildung 14.4 Lufteinheit
Power Plasma 2 Abbildung 14.4 Lufteinheit Pos. Bezeichnung Nummer Druckschalter 1 - 10 bar, M 10x1 444.001.001 Staudüse D1,0 M8Ax10 MS (Innenliegend!) 357.100.035 Magnetventil NW 2,5 / 24 V G 1/8 465.018.006 Betriebsanleitung Seite 24... -
Seite 31: Schaltpläne
Power Plasma 2 15. Schaltpläne Schaltplan Power 2 Betriebsanleitung Seite 25... - Seite 32 Power Plasma 2 Betriebsanleitung Seite 26...
-
Seite 33: Schaltplan Mit Plasmazündbox (Option)
Power Plasma 2 Schaltplan mit Plasmazündbox (Option) Betriebsanleitung Seite 27...
