Allgemein (2080-LC10-12AWA, 2080-LC10-12QWB, 2080-LC10-12QBB,
2080-LC10-12DWD)
Attribut
Isolationsspannung
(1)
Verwenden Sie diese Informationen zur Leiterkategorie für die Planung der Leiterverlegung. Siehe Publikation 1770-4.1DE,
Richtlinien zur störungsfreien Verdrahtung und Erdung von industriellen Automatisierungssystemen.
Nicht isolierte AC-Eingänge (2080-LC10-12AWA)
Attribut
Spannung im EIN-Zustand, nom.
Spannung im EIN-Zustand, min.
Spannung im EIN-Zustand, max.
Spannung im AUS-Zustand, max.
Betriebsfrequenz, nom.
Eingangsimpedanz
Betriebsfrequenz
DC-Eingänge (2080-LC10-12QWB, -12QBB, -12DWD)
Attribut
Spannungskategorie
Spannung im EIN-Zustand,
nom.
Spannung im EIN-Zustand,
min.
Spannung im EIN-Zustand,
max.
Spannung im
AUS-Zustand, max.

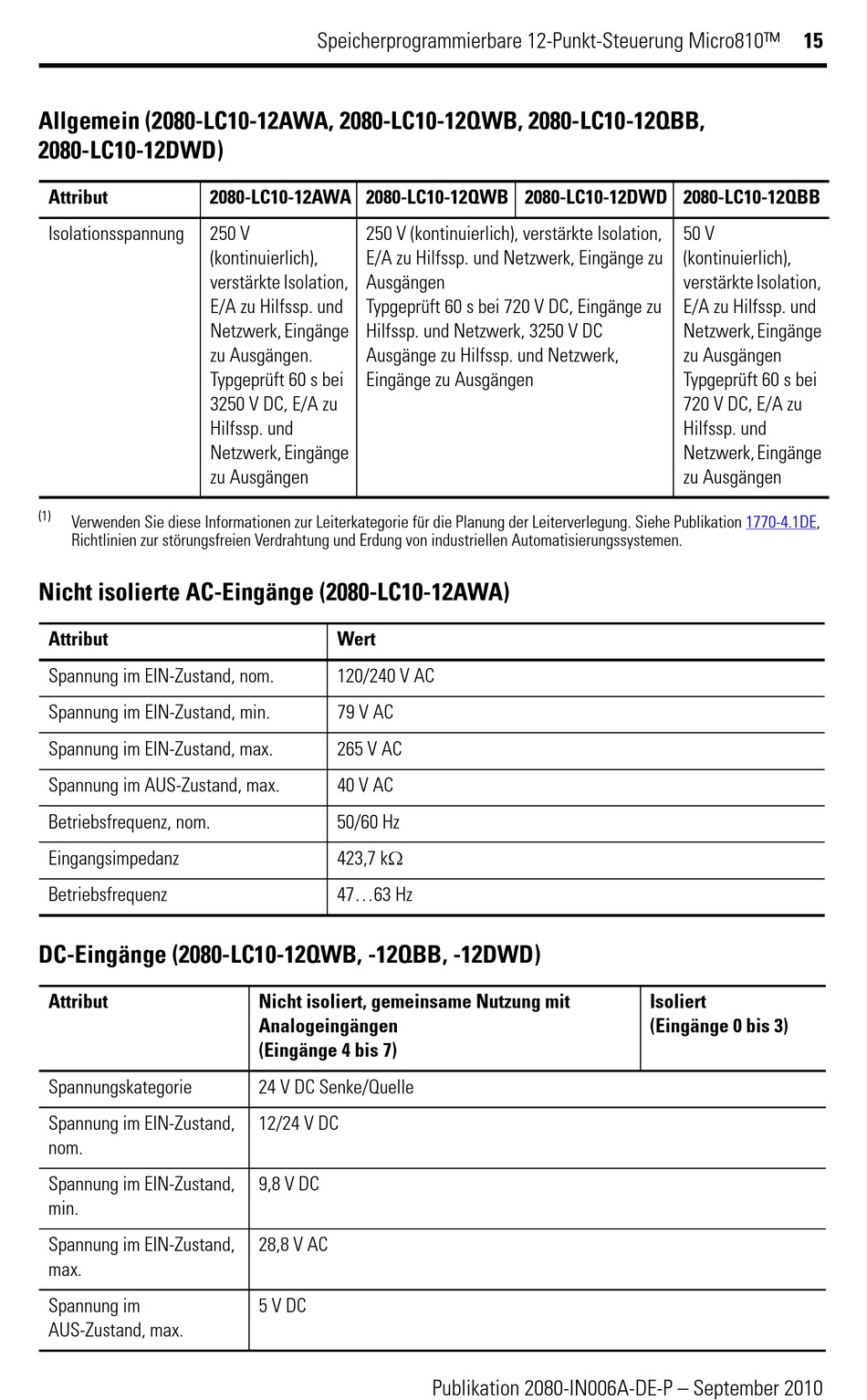

Speicherprogrammierbare 12-Punkt-Steuerung Micro810™
2080-LC10-12AWA 2080-LC10-12QWB 2080-LC10-12DWD 2080-LC10-12QBB
250 V 250 V (kontinuierlich), verstärkte Isolation,
(kontinuierlich), E/A zu Hilfssp. und Netzwerk, Eingänge zu
verstärkte Isolation, Ausgängen
E/A zu Hilfssp. und Typgeprüft 60 s bei 720 V DC, Eingänge zu
Netzwerk, Eingänge Hilfssp. und Netzwerk, 3250 V DC
zu Ausgängen. Ausgänge zu Hilfssp. und Netzwerk,
Typgeprüft 60 s bei
Eingänge zu Ausgängen
3250 V DC, E/A zu
Hilfssp. und
Netzwerk, Eingänge
zu Ausgängen
Wert
120/240 V AC
79 V AC
265 V AC
40 V AC
50/60 Hz
423,7 k
47...63 Hz
Nicht isoliert, gemeinsame Nutzung mit
Analogeingängen
(Eingänge 4 bis 7)
24 V DC Senke/Quelle
12/24 V DC
9,8 V DC
28,8 V AC
5 V DC
Publikation 2080-IN006A-DE-P – September 2010
15
50 V
(kontinuierlich),
verstärkte Isolation,
E/A zu Hilfssp. und
Netzwerk, Eingänge
zu Ausgängen
Typgeprüft 60 s bei
720 V DC, E/A zu
Hilfssp. und
Netzwerk, Eingänge
zu Ausgängen
Isoliert
(Eingänge 0 bis 3)
