REV Ritter EMT446/MD Bedienungsanleitung

DE
Bedienungsanleitung Typ EMT446/MD
Zeitschaltuhr mit Dämmerungsautomatik für den Außenbereich

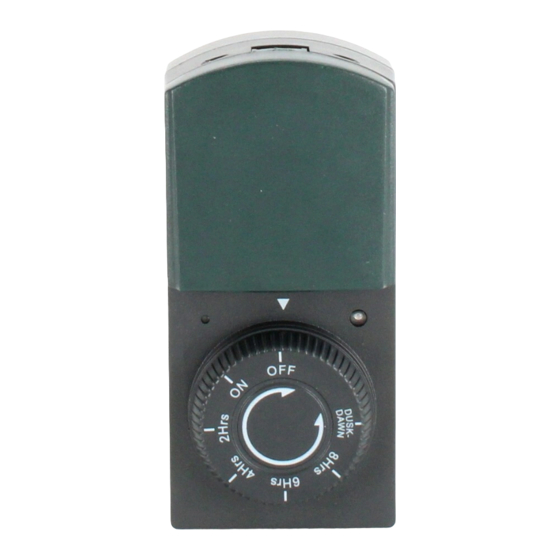

ÜBERSICHT
Power-Anzeige:
Wenn das Gerät einge-
schaltet ist, leuchtet die
Anzeige auf. Ist das Gerät
ausgeschaltet, leuchtet die
Anzeige nicht.
Markierung Funktion
OFF Dauerhaft Aus
ON Dauerhaft An
DUSK-DAWN Dämmerungsschalter, eingeschaltet bei Dämmerung, ausgeschaltet bei Tagesanbruch
2 Hrs Automatische Einschaltung bei Dämmerung und automatische Abschaltung nach 2 Stunden
4 Hrs Automatische Einschaltung bei Dämmerung und automatische Abschaltung nach 4 Stunden
6 Hrs Automatische Einschaltung bei Dämmerung und automatische Abschaltung nach 6 Stunden
8 Hrs Automatische Einschaltung bei Dämmerung und automatische Abschaltung nach 8 Stunden
PROGRAMMEINSTELLUNG
1. Drehen Sie die Wählscheibe des gewünschten Programms auf die Position der Pfeilspitze (z.B. ON / OFF /
Dusk-dawn ...).
2. Unter dem Modus ON (dauerhaft eingeschaltet) bzw. OFF (dauerhaft ausgeschaltet) wird das Gerät nicht vom
Dämmerungssensor beeinflusst.
3. Unter dem Modus DUSK-DAWN wird das Gerät bei Dämmerung angeschaltet (ca. 60lx) und bei Tagesanbruch
abgeschaltet (ca. 150lx).
4. Im Modus 2Hrs / 4Hrs / 6Hrs / 8Hrs schaltet das Gerät bei Dämmerung ein und schaltet sich automatisch 2
Stunden/4 Stunden/6 Stunden/8 Stunden nach Beginn der Dämmerung aus (Countdown Funktion)
HINWEISE
• Wenn der Dämmerungssensor während des Countdowns Licht erkennt, setzt die Countdown Funktion aus.
Erkennt die Fotozelle die Dämmerung erneut, so startet der Countdown erneut.
• Wenn Sie während des Countdowns den Modus manuell ändern, so stoppt der laufende Modus und das neu
eingestellte Programm beginnt.
• Richten Sie das Gerät so aus, dass die Lichtverhältnisse am Sensor nicht beeinträchtigt werden.
• Vermeiden Sie, dass eine evtl. angeschlossene Lichtquelle direkt einwirken kann.
SICHERHEIT
• Dieses Produkt ist für normale Haushaltsanwendungen geeignet; es darf nicht als Sicherheitseinrichtung
eingesetzt werden!
• Als Spannungsquelle darf nur eine ordnungsgemäße Netzsteckdose (230V~, 50Hz, mit Schutzleiter) des
öffentlichen Versorgungsnetzes verwendet werden.
• Bitte lesen Sie vor Inbetriebnahme dieses Produktes diese Anleitung sorgfältig durch und überprüfen Sie das
Produkt auf Schäden.
• Bei Beschädigungen darf dieses Produkt nicht angeschlossen werden.
• Achten Sie darauf, dass dieses Produkt nicht in die Hände von Kindern oder unbefugten Personen gelangen
kann.
• Betreiben Sie keine Geräte deren unbeaufsichtigter Betrieb zu einer Gefährdung für Leben und Sachwerten
führen kann.
TECHNISCHE DATEN
• Betriebsspannung:
• Belastung:
• Schutzart:
• Differenz für Countdown:
• Sicherung:
230V~, 50Hz
Max. 1000W (ohmsche Last)
IP44
±2%
T5 A H (nicht austauschbar)
Dämmerungssensor:
Lichterkennung,
Unterscheidung zwischen
hell und dunkel
Wählscheibe:
Einstellen verschiedener
Schaltzeiten
