Der GaAs-Hybridverstärker PAMP 4
Dieser Hybridverstärker ist in modernster GaAs-Technik auf-
gebaut.
Er besitzt 4 Interstage-HF-Eingänge sowie 1 HF-Messausgang
(–30 dB) und 1 HF-Ausgang.
Jeder der 4 Eingänge kann mit Hilfe des jeweiligen Pegelstellers
justiert werden.
Wegen der unterschiedlichen Kabeldämpfung über den
Frequenzbereich der Kabel-Anlage kann die Schräglage
(Entzerrung) mit dem entsprechenden Einsteller angepasst
werden.
Der Ausgangspegel am HF-Ausgang des Hybridverstärkers
kann mit dem dazugehörigen Pegelsteller um ca. – 20 dB
reduziert werden.

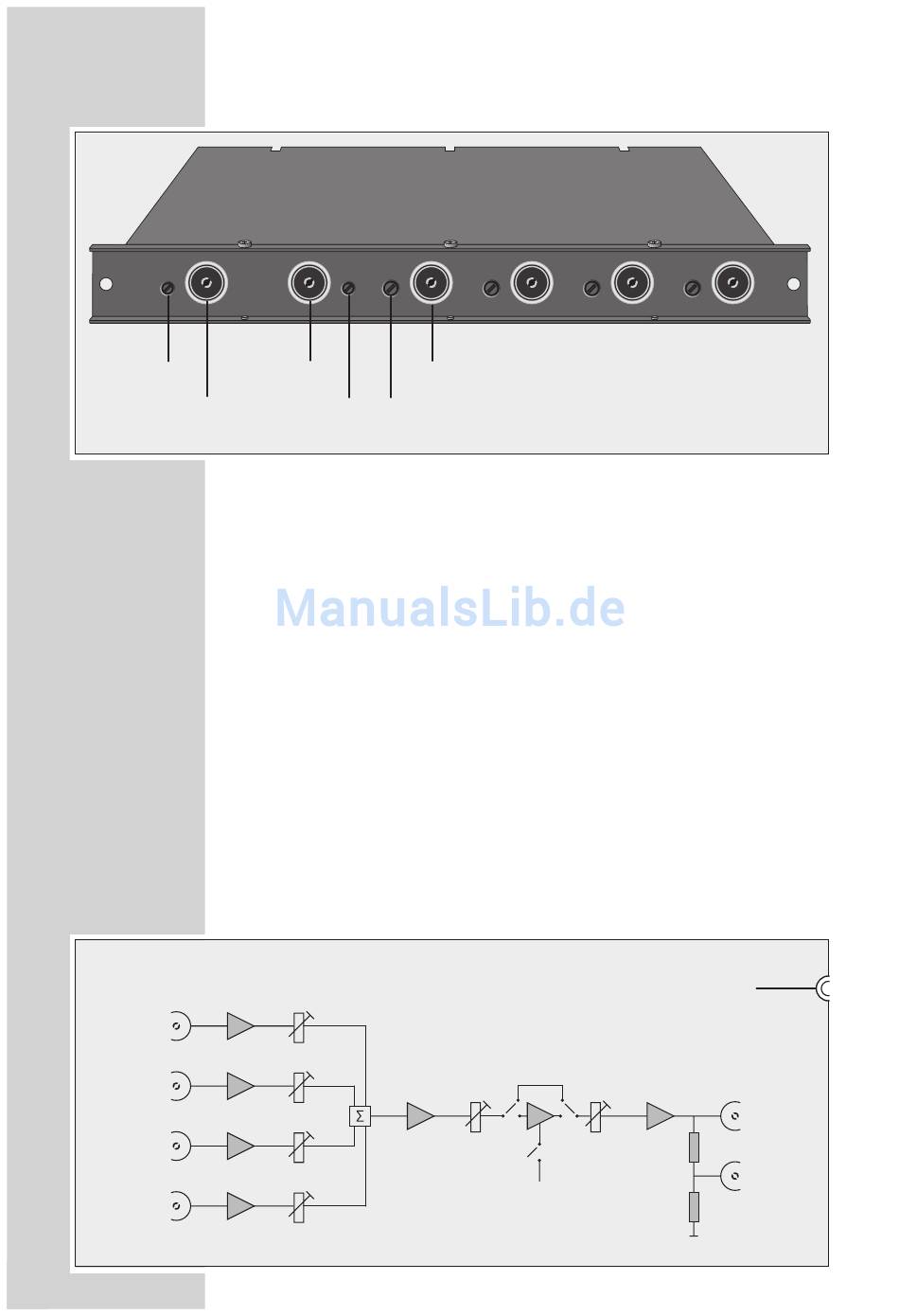

Das Blockschaltbild des Hybridverstärkers
Pegelsteller
Eingänge 1... 4
Einsteller Schräg-
lage (Entzerrung)
_______________________________________
EINGÄNGE ––––– 1 ––––– 2 ––––– 3 ––––– 4
Pegelsteller
Ausgang
– 8 dB
S 1
––
+ 12 V
---
S 3
––
+ 24 V
---
S 2
Ausgang
Messaus-
gang
(–30 dB)
