Aufstellen

Nach dem Auspacken den Kanjo sorgfältig auf even-
tuelle Transportschäden und Vollständigkeit über-
prüfen. Sichtbare Schäden sofort dem Anlieferer
melden! Eine nachträgliche Reklamation ist ausge-
schlossen. Gläser vorsichtig handhaben und nicht
hart aufsetzen. Wodtke Glasreiniger ist nur für Feu-
erraumtürglas und Tür-Dekorglasscheibe geeignet.
Im Feuerraum befinden sich folgende Montage- und
Zubehörteile:
• Gußrost & Hitzeschutzhandschuh
• Wodtke Glasreiniger & Feueranzünder
• Aufstell- und Bedienungsanleitung
Die Verpackung Ihres neuen Ofens belastet nicht
unsere Umwelt. Das Verpackungsholz ist unbehan-
delt. Getrocknet kann es zum Heizen verwendet
werden. Kartons und Folien können über Sammel-
einrichtungen dem Recycling zugeführt werden.

Montage der Seiten-Dekorplatten

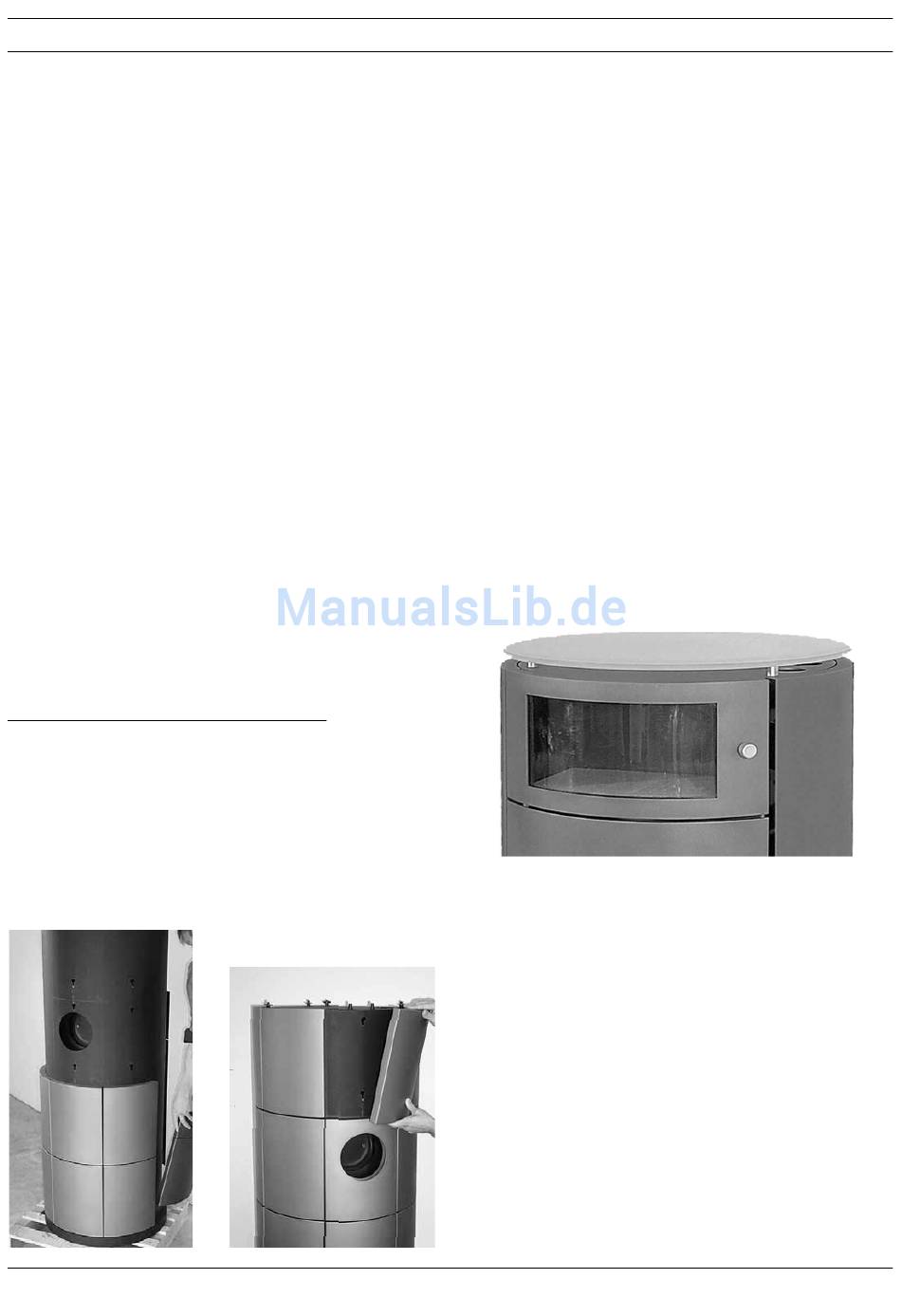

Die Seiten-Dekorplatten werden einfach seitlich am
Ofen eingehängt.
Das Einhängen erfolgt von unten nach oben.
Zunächst wird ein Ring unten am Ofen eingehängt.
Danach werden die oberen Teile ergänzt
Nur bei Rauchrohranschluß nach hinten wird ein Ein-
zelteil mit Öffnung mitgeliefert, welches für die
Durchführung des Rauchrohranschlusses nach hinten
vorgesehen ist. Zusätzlich wird dann als Abdeckung
des nicht benötigten oberen Rauchrohrabgangs eine
runde Abdeckplatte Ø150 mm mitgeliefert.
Insgesamt benötigt der Kanjo 15 Dekorplatten, der
Kanjo XL 22 Dekorplatten. Über Stellschrauben auf
10
Installation
der Rückseite der Platten kann bei Bedarf die Flucht/
Ausrichtung der Platten verändert werden, um die
Fugenbreite optimal einzustellen.

Montage der Glas-Dekorplatte (oben)

Die Glas-Dekorplatte oben wird einfach aufgelegt.
Hierzu werden 4 matt vernickelte Dekorhülsen inklusi-
ve 4 Silikon-Distanzstücke mitgeliefert, die für den
Abstand zwischen Ofenkorpus und Glasplatte not-
wendig sind (Achtung: Konvektionsluftaustritt. Nie-
mals Glasplatte ohne Dekorhülsen auflegen). In die
Dekorhülsen werden die Silikon-Distanzstücke
gesteckt und bei Bedarf unten mit einem kleinen
Punkt Silikonkleber am Ofen fixiert. Oben sollte kein
Kleber verwendet werden, damit die Glasplatte zur
Reinigung angehoben werden kann. Die Silikon-
Distanzstücke sorgen auch ohne Kleber für genügend
Halt der Glasplatte. Die 4 Dekorhülsen gleichmäßig
außen über den Ofenradius verteilen (4x90°). Die rich-
tige Positionierung / Montage ist auf nachfolgendem
Photo erkennbar.
Bitte beachten Sie die seperaten Hinweise zur Glas-
Dekorplatte (thermische Belastbarkeit etc.
