Bedienungsanleitung

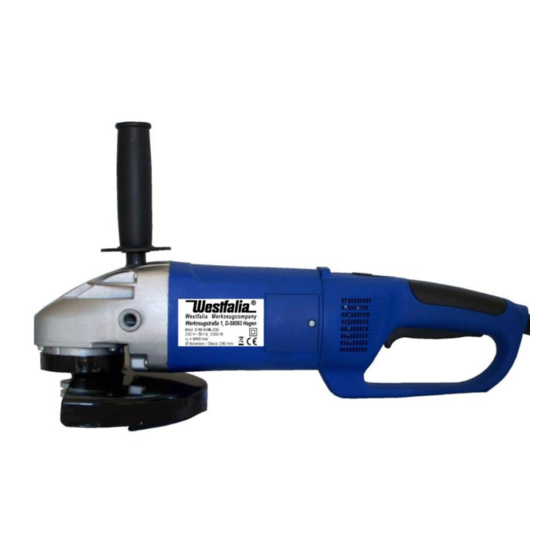

Zweihand-Winkelschleifer
Artikel Nr. 70 03 02
Instruction Manual
Angle Grinder
Article No. 70 03 02
2300 W
2300 W

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Westfalia 70 03 02

Inhaltszusammenfassung für Westfalia 70 03 02

  • Seite 1 Bedienungsanleitung Zweihand-Winkelschleifer 2300 W Artikel Nr. 70 03 02 Instruction Manual Angle Grinder 2300 W Article No. 70 03 02...

  • Seite 2: Sehr Geehrte Damen Und Herren

    Sehr geehrte Damen und Herren Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf. Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte weitergeben! Bitte lesen Sie alle Sicherheitshinweise! Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen...
  • Seite 3 Übersicht | Overview...
  • Seite 4 Übersicht | Overview Zusatzhandgriff Auxiliary Handle Schutzhaube Safety Hood Entriegelungsknopf Safety Locking Button EIN/AUS-Schalter ON/OFF Switch Tragegriff Carrying Handle Mounting Holes for Auxiliary Bohrung für Zusatzhandgriff Handle Spindelfixierung Shaft Lock Stirnlochschlüssel Face Wrench Inbusschlüssel Allen Key 10 Kohlebürstenabdeckung Carbon Brush Cover 11 Schutzhaubenfixierung Safety Hood Locking Nut 12 Spindel...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..............Seite 2 Vor der ersten Benutzung ............Seite 27 Bestimmungsgemäßer Gebrauch ........... Seite 27 Inbetriebnahme ............... Seite 27 Montage des Zusatzhandgriffes ..........Seite 27 Einsetzen/Auswechseln der Schleifscheibe ......Seite 27 Einstellen der Schutzhaube ............ Seite 28 EIN/AUS-Schalter ..............Seite 29 Benutzung der Trennscheiben-Schutzhaube ......

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen die beigefügten Allgemeinen Sicherheitshinweise sowie die folgenden Hinweise:  Überzeugen Sie sich, dass die Netzspannung mit den Angaben auf dem Typenschild übereinstimmt.  Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten dürfen den Winkelschleifer nicht benut- zen, es sei denn, sie werden durch eine Betreuerin/eine Betreuer beaufsichtigt und unterwiesen.
  • Seite 7 Sicherheitshinweise chend abgeschirmt oder kontrolliert werden.  Schleifscheiben, Flansche oder anderes Zubehör müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrie- ren sehr stark und können zum Verlust der Kontrolle führen. ...
  • Seite 8 Sicherheitshinweise  Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
  • Seite 9 Sicherheitshinweise Rückschlag  Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie Schleif- scheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blo- ckieren führt zu einem abrupten Stopp des rotierenden Ein- satzwerkzeugs. Dadurch wird ein unkontrolliertes Elekt- rowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.
  • Seite 10 Sicherheitshinweise gengesetzt zur Bewegung der Schleifscheibe an der Blockier- stelle.  Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeu- ge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen.

  • Seite 11: Falls Die Trennscheibe Verklemmt Oder Sie Die Arbeit

    Sicherheitshinweise  Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleif- scheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs. Flan- sche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.

  • Seite 12: Stellen Sie Sicher, Dass Sich Das Netzkabel Nirgendwo

    Sicherheitshinweise  Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten abgestützt werden, und sowohl in der Nähe des Trennschnitts als auch an der Kante.

  • Seite 13: Safety Notes

    Safety Notes Please note the included General Safety Notes and the following safety notes to avoid malfunctions, damage or physical injury:  Make sure the voltage corresponds to the type label on the electric tool.  Persons with limited physical, sensorial or mental abilities are not allowed to use the electric tool, unless they are supervised and briefed by a qualified person.
  • Seite 14 Safety Notes  Do not use attachments which have been damaged in any way. Check attachments such as grinding discs for missing bits and cracks. If the tool or the attachment has been dropped, check it for damage or use an undamaged item. After the attachment has been checked and attached, please keep yourself and other persons out of the rotating area of the attachment and let the machine...
  • Seite 15 Safety Notes  Do not lay down the electric tool before the attachment has stopped spinning. The spinning attachment may come in touch with the surface, which may cause loss of control.  Do not carry the electric tool while it is running. Clothes may become caught in the spinning attachment and the attach- ment may cause severe injury.
  • Seite 16 Safety Notes precautions the operator can control all forces of kickback and countermovement.  Keep your hand away from the spinning attachment. A kickback can throw the attachment onto your hand.  Keep your body out of the area into which the tool is thrown by a kickback.
  • Seite 17 Safety Notes  Always use undamaged flanges of the correct size and shape for your cutting disc. The correct flanges support the disc and reduce the risk of a disc fracture. Flanges for cutting discs can differ from those for grinding discs. ...
  • Seite 18 Safety Notes When plunging into the wall the disc can kick back when hitting gas or water pipes, wires or other objects in the wall.  Make sure the cord cannot get caught in any way. Do not wind the cord around the electric tool and do not bend it. Do not jam the cord or pull cord around edges.

  • Seite 19: Consignes De Sécurité

    Consignes de sécurité S'il vous plaît noter afin d'éviter des dysfonctionne- ments, les dommages et les problèmes de santé, les notes annexes générales de sécurité et les informa- tions suivantes:  Assurez-vous que la tension du réseau correspond aux spécifications sur la plaque signalétique. ...
  • Seite 20 Consignes de sécurité  Meules, brides et autres accessoires doivent tenir sur la broche de votre outil de pouvoir. Utilisez des outils qui ne correspondent pas exactement sur l'axe de l'outil électrique, faire pivoter de façon inégale, vibrent beaucoup, et peut conduire à...
  • Seite 21 Consignes de sécurité cachés ou son propre cordon d'alimentation. Le contact avec une ligne de tension transportant pouvez aussi mettre des pièces d'équipement en métal sous tension et provoquer un choc électrique.  Gardez le cordon d'alimentation de s'éloigner de l'aide d'outils.
  • Seite 22 Consignes de sécurité  Si, par exemple, une meule ou de la pièce crochets bloqué, au bord de la meule, qui plonge dans la pièce, et pris par la meule de casser ou de causer un revers. La roue s'éloigne alors à...
  • Seite 23 Consignes de sécurité Consignes de sécurité supplémentaires pour le meulage et de découpe abrasive.  Toujours utiliser le cache de protection qui est prévue pour le type d'abrasif utilisé. Le gardien doit être solidement fixé à l'outil de puissance et de jeu à un maximum de sécurité est atteint, c'est à...
  • Seite 24 Consignes de sécurité retour de bâton dans le cas de l'outil de puissance avec un disque tournant jette livrés directement chez vous.  Si la lame ou confitures arrêter de travailler, éteignez l'appareil et maintenez-le tranquille jusqu'à ce que le disque s'est arrêté.
  • Seite 25 Si prega di notare in modo da evitare malfunzionamen- ti, danni e problemi di salute, le istruzioni allegate generali di sicurezza e le seguenti informazioni:  Si prega di notare in modo da evitare malfunzionamenti, danni e problemi di salute, le note allegate generali di sicurezza e le seguenti informazioni: ...
  • Seite 26 sioni non possono essere adeguatamente schermati o con- trollate.  Mole, flange e altri accessori devono adattarsi sul mandrino del vostro utensile. Utilizzare strumenti che non rientrano esattamente sul mandrino della macchina utensile, ruotare in modo non uniforme, vibrano molto e può portare a perdita di controllo.
  • Seite 27 cavi nascosti oppure il cavo di alimentazione propria. Il contat- to con una tensione che trasportano linea può anche mettere le parti attrezzature metalliche sotto tensione e provocare una scossa elettrica.  Tenere il cavo di alimentazione dalla abbandonando utilizzando strumenti. Se si perde il controllo del dispositivo, il cavo di alimentazione da tagliare o raccolto e ottenere la vostra mano o il braccio nello strumento di inserimento rotan- ...

  • Seite 28: Evitare Di Utilizzare Il Corpo Per L'area In Cui Si Sposta

     Se, ad esempio, una mola o pezzo ganci bloccato, il bordo della mola, che immerge nel pezzo, e catturato dalla mola per rompere o causare una battuta d'arresto. La ruota si sposta poi via per l'operatore o lontano da esso, immaginare il senso di rotazione del disco in stallo.
  • Seite 29 Istruzioni di sicurezza aggiuntive per la macinazione e taglio abrasivo.  Utilizzare sempre il coperchio di protezione che viene fornito per il tipo di abrasivo usato. La guardia deve essere salda- mente fissato allo strumento di potere e impostare fino ad un massimo di sicurezza è...
  • Seite 30 caso scaglia consegnato lo strumento di potere con un disco rotante direttamente a voi.  Se le marmellate lama o smettere di lavorare, spegnere l'unità e tenerlo tranquillo fino a quando il disco si è fermato. Non tentare mai di estrarre la lama ancora in esecuzione dal bivio, o può...

  • Seite 31: Vor Der Ersten Benutzung

    Betrieb Vor der ersten Benutzung Nehmen Sie das Gerät und alle Zubehörteile aus der Verpackung. Halten Sie die Verpackungsmaterialien von Kindern fern. Es besteht Erstickungsgefahr! Bestimmungsgemäßer Gebrauch Der Winkelschleifer ist für Trenn-, Schleif-, Schrupp- und Polierar- beiten von Metallen und Gestein bei Verwendung entsprechender Schleifscheiben geeignet.

  • Seite 32: Einstellen Der Schutzhaube

    Betrieb Spindelfixierung (7) Schutzhaube (2) Innenflansch (13) Schleifscheibe Außenflansch (14)  Für Schleifscheiben bis ca. 3 mm Dicke, befestigen Sie den Außenflansch mit der flachen Seite zur Scheibe (Abb. 7). Bei Scheiben dicker als 3 mm, befestigen Sie die Außenflansch mit der gestuften Seite zur Scheibe (Abb.

  • Seite 33: Ein/Aus-Schalter

    Betrieb 1. Lockern Sie die Schutzhaubenfixierung (11) und drehen Sie die Schutzhaube in die gewünschte Richtung. 2. Fixieren Sie die Schutzhaube in dieser Position. EIN/AUS-Schalter 1. Zum Einschalten betätigen Sie erst den Entriegelungsknopf (3) und drücken Sie danach den EIN/AUS-Schalter (4). Die Softstartautomatik sorgt für sanften Maschinenanlauf ohne erhöhte Stromaufnahme.

  • Seite 34: Hinweise Zum Betrieb

    Betrieb  Schneiden Sie niemals asbesthaltiges Material mit diesem Winkelschleifer.  Unterlegen und sichern Sie das Werkstück. Beim Trennen des Werkstücks, drücken Sie die Trennscheiben nicht zu stark auf das Werkstück auf. Das Gewicht des Winkelschleifers reicht in der Regel aus, den Trennschnitt auszuführen. Vermeiden Sie eine Überhitzung der Trennscheibe durch ausreichende Abkühl- phasen.

  • Seite 35: Ersetzen Der Kohlebürsten

    Betrieb Ersetzen der Kohlebürsten 1. Ziehen Sie vor allen Wartungsarbeiten immer den Netzstecker. Prüfen Sie gelegentlich die Länge der Kohlebürsten. Beträgt die Länge der Kohlebürsten weniger als 5 mm, tauschen Sie die Kohlebürsten paarweise aus. 2. Lösen Sie hierzu die Kohlebürstenabdeckung (10) auf beiden Seiten und nehmen Sie die verbrauchten Kohlebürsten heraus.

  • Seite 36: Technische Daten

    Technische Daten S1M –KM6-230 Typbezeichnung Netzspannung 230 V~ 50 Hz Aufnahmeleistung 2300 W Leerlaufdrehzahl 6000 min Schleifscheibendurchmesser 230 mm Scheibenbohrung 22 mm Max. Randgeschwindigkeit 80 m/s Schleifscheibengröße 230 x 2,5 x 22,2 mm Antriebswellengewinde M 14 Gewicht ca. 5,2 kg Schutzklasse Schalldruckpegel 93 dB (A)

  • Seite 37: Before First Use

    Operation Before first Use Remove the angle grinder and the accessories for the packaging. Keep packaging material out of reach of children. There is risk of suffocation! Intended Use This angle grinder is intended for cutting and grinding metal and stone with the suitable discs.

  • Seite 38: Adjusting The Safety Hood

    Operation Shaft Lock (7) Safety Hood (2) Inner Flange (13) Grinding Disc Outer Flange (14) For discs up to 3 mm strong install the outer flange with the flat side to the disc (Fig. 7), for discs stronger than 3 mm install the outer flange with the stepped side to the disc (Fig.

  • Seite 39: On/Off Switch

    Operation ON/OFF Switch 1. To turn the angle grinder on, press the safety locking button (3) first and then press the ON/OFF switch (4). The soft starter turns on the machine and protect it from current overlaod. Release the safety locking button after the machine has started. 2.

  • Seite 40: Hints For Operation

    Operation Hints for Operation  When using the angle grinder for cutting, avoit tilting the angle grinder out of the cutting line. It is advisable to use diamond discs when cutting hard stone.  For the best results while rough grinding hold the machine against the surface in an angle between 30°...

  • Seite 41: Maintenance And Cleaning

    Operation Maintenance and Cleaning  Before undertaking any cleaning or maintenance work on the machine, pull the power plug.  Keep the machine clean. Make sure the ventillation slots are always clean and free from obstructions. Clean the angle grinder with a soft cloth, which may be slightly moistened at the utmost.

  • Seite 42: Technical Data

    Technical Data S1M –KM6-230 Model Rated Voltage 230 V~ 50 Hz Rated Power 2300 W Rotation Speed 6000 min Disc Diameter 230 mm Disc Hole 22 mm Max. Disc Circumferential Speed 80 m/s Grinding Disc Size 230 x 2.5 x 22.2 mm Drive Shaft Thread M 14 Weight (approx.)
  • Seite 43 Notizen | Notes...
  • Seite 44 Notizen | Notes...

  • Seite 45: Eg-Konformitätserklärung Ec Declaration Of Conformity

    EG-Konformitätserklärung EC Declaration of Conformity Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen, erklären in alleiniger Verantwortung, dass das Produkt declare by our own responsibility that the product Zweihand-Winkelschleifer Angle Grinder Artikel Nr. 70 03 02 Article No.
  • Seite 46 Please do not discharge it in the rubbish bin, but check with your local council for recycling facilities in your area. Gestaltung urheberrechtlich geschützt © Westfalia 10/14...
