rotor RPM1 Bedienungsanleitung Seite 8

"D"
"C"
"B"

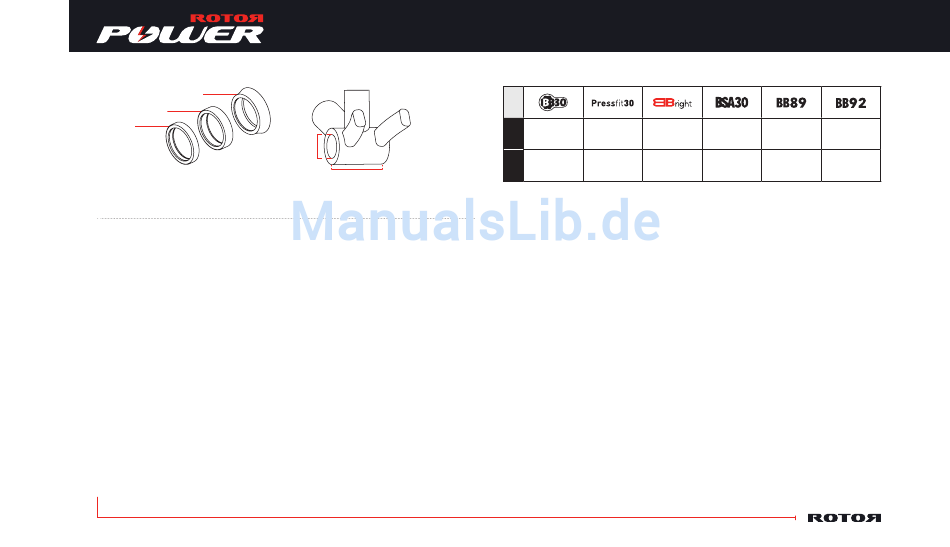

1.b) SpACER ÜBERpRÜFUNG FÜR mTB KURBELN
Für den korrekten Gebrauch Ihrer ROTOR Power MTB
Kurbeln ist es wichtig, die passenden Spacer für Ihren
Rahmen zu wählen.
INFoRmATIoN: Wenn ein anderes Innenlager/Kugellager
verwendet wird, kann es sein, dass andere Spacer
verwendet werden müssen.
Wählen Sie Ihren Rahmen und Spacer aus der unten
stehenden Liste:
1. BB30 und pressfit30 68mm Rahmen: Platzieren eines
"C" Spacers (8,5mm) und eines "D" Spacers (11,5mm)
auf der Antriebs- und Nicht-Antriebsseite.
2. BB30 und pressfit30 73mm Rahmen: Platzieren eines
"B" Spacers (5,5mm) und eines "D" Spacers (11,5mm)
auf der Antriebs- und Nicht-Antriebsseite.
8
BEDIENUNGSANLEITUNG - MTB KURBELINSTALLATION
Di
W
W
68/73mm 68/73mm 84mm
Di 42mm 46mm 46mm
3. BBright Rahmen: Platzieren einer PF4630 Lagerschale
mit einem "B" Spacer (5,5mm) auf der Nicht-
Antriebsseite und einer PF4630 Lagerschale mit einem
"D" Spacer (11,5mm) und einen "B" Spacer (5,5mm)
auf der Antriebsseite des Rahmens.
4. BSA 68mm Rahmen: Platzieren einer BSA30
Lagerschale mit einem "C" Spacer (8,5 mm) auf beiden
Seiten des Rahmens.
5. BSA 73mm Rahmen: Platzieren einer BSA30
Lagerschale mit einem "B" Spacer (5,5 mm) auf beiden
Seiten des Rahmens.
6. BB89 und BB92 Rahmen: Platzieren einer PF4130
Lagerschale mit einem "B" Spacer (5,5 mm) auf beiden
Seiten des Rahmens.
Lesen Sie die Bedienungsanleitung Ihres Innenlagers, um
die Kompatibilität mit Ihrem Rahmen zu überprüfen!
68/73mm 89,5mm 92mm
BSA 41mm 41mm
