4. BEFESTIGUNG DER BAUEINHEIT DER
NICHT-ANTRIEBSSEITE
4.1.

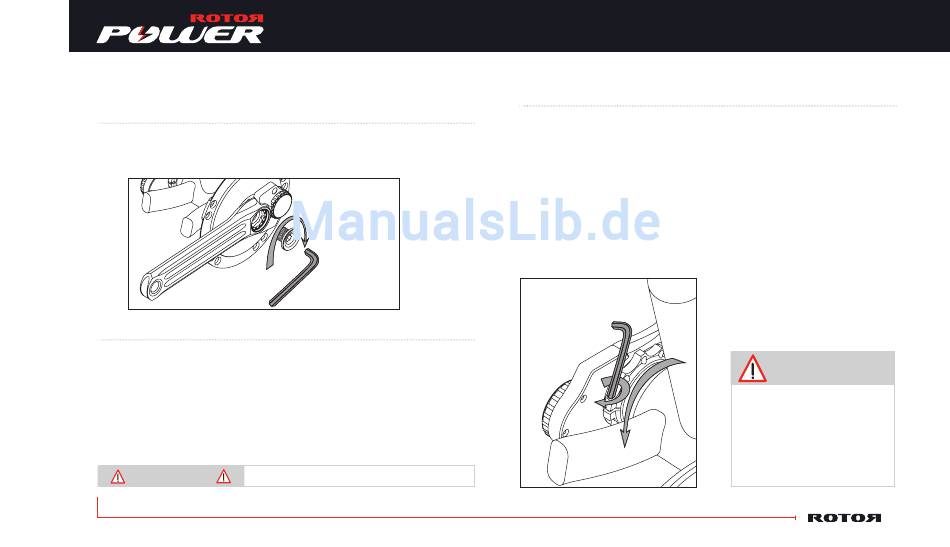

Die Alu-Schraube der Antriebsseite mit einem 8 mm
Innensechskant mit 35 Nm Drehmoment anziehen.
5. VoRSpANNUNG EINSTELLEN
5.1.

Beseitigung des seitlichen Lagerspiels durch

Anziehen der Einzelmutter im Uhrzeigersinn von
Hand.
5.2. Sicherung der Vorspannschraube durch Anziehen der
Sicherungsschraube mit einem 2 mm Innensechskant.
WARNUNG!
10
BEDIENUNGSANLEITUNG - KURBELINSTALLATION
35 Nm
Die Schraube nicht zu fest anziehen
6. FEINEINSTELLUNG / FEINTUNING
6.1.
Falls die Kurbel sich nicht reibungslos dreht, wird die
0,5 mm Federscheibe entfernt und die Einstellung
der Vorspannung durch die Schritte 5.1 und 5.2
wiederholt.
6.2.
Falls noch seitliches Spiel besteht, wird zusätzlich
ein 0,5 mm Plastikspacer auf der nicht Antriebsseite
montiert und die Einstellung der Vorspannung, durch
die Schritte 5.1 und 5.2 wiederholt.
WARNUNG!
Sicher stellen, dass die
Vorspannschraube der
Nicht-Antriebsseite
befestigt ist.
