rotor RPM1 Bedienungsanleitung Seite 7

"D"

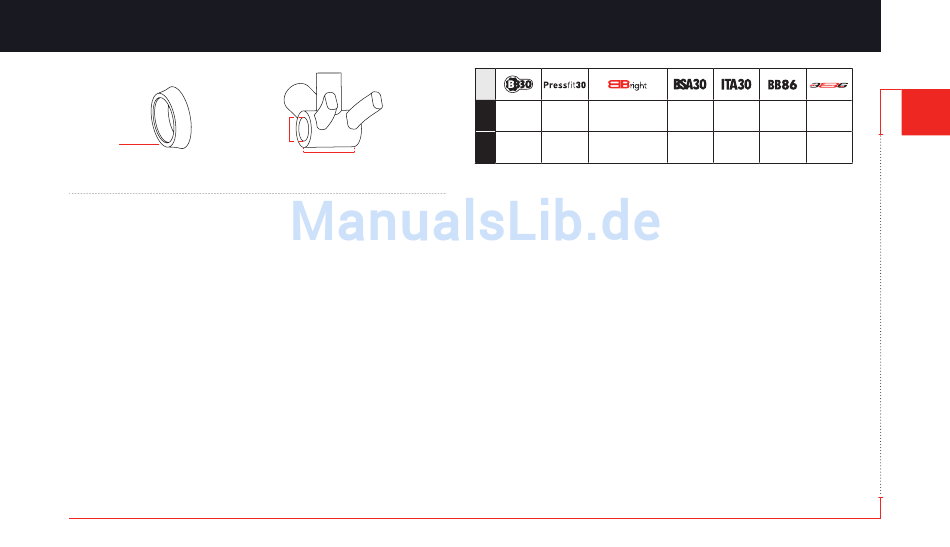

1.a) SpACER ÜBERpRÜFUNG FÜR RENNRADKURBELN
Für den korrekten Gebrauch Ihrer ROTOR Power
Rennradkurbeln ist es wichtig, die passenden Spacer für Ihren
Rahmen zu wählen.
INFoRmATIoN: Wenn ein anderes Innenlager/Kugellager
verwendet wird, kann es sein, dass andere Spacer
verwendet werden müssen.
Wählen Sie Ihren Rahmen und Spacer aus der unten
stehenden Liste:
1. BB30 Rahmen: Platzieren eines "D" Spacers (11,5mm)
auf der Antriebsseite und eines "D" Spacers auf der
Nicht-Antriebsseite.
2. pressfit30 Rahmen: Platzieren eines "D" Spacers
(11,5mm) auf der Antriebsseite und eines "D" Spacers
auf der Nicht-Antriebsseite.
3. BBright Rahmen: Platzieren eines "D" Spacers
(11,5mm) auf der Antriebsseite.
BEDIENUNGSANLEITUNG - RENNRADKURBELINSTALLATION
Di
W
W 68mm 68mm 79mm
42mm (Direct fit) /
Di 42mm 46mm
46mm (PressFit)
4. BSA Rahmen: Platzieren einer BSA30 Lagerschale
(L) auf der Nicht-Antriebsseite und einer BSA30
Lagerschale (R) auf der Antriebsseite des Rahmens.
5. ITA Rahmen: Platzieren einer ITA30 Lagerschale auf der
Nicht-Antriebsseite und einer ITA30 Lagerschale auf
der Antriebsseite des Rahmens.
6. BB86 Rahmen: Platzieren einer PF4130 Lagerschale auf
der Nicht-Antriebsseite und einer PF4130 Lagerschale
auf der Antriebsseite des Rahmens.
7. 386 Rahmen: Platzieren einer PF4630 Lagerschale mit
einem "A" Spacer (2,5mm) auf der Nicht-Antriebsseite
und einer PF4630 Lagerschale mit einem "A" Spacer
auf der Antriebsseite des Rahmens. ("A" Spacer
sind nicht inklusive, kontaktieren Sie Ihren ROTOR
Distributeur)
Lesen Sie die Bedienungsanleitung Ihres Innenlagers, um
die Kompatibilität mit Ihrem Rahmen zu überprüfen.
68mm 70mm 86,5mm 86mm
BSA ITA 41mm 46mm
