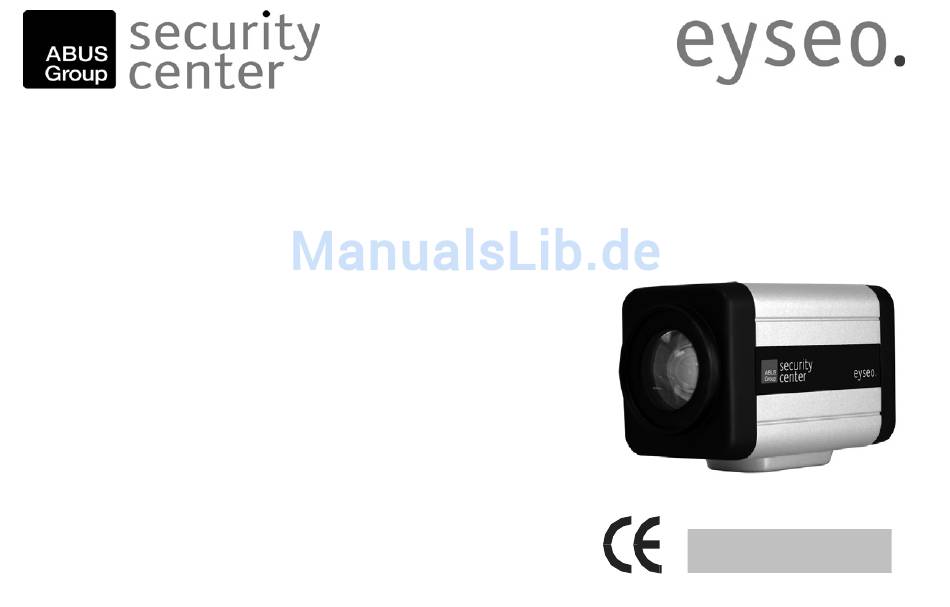

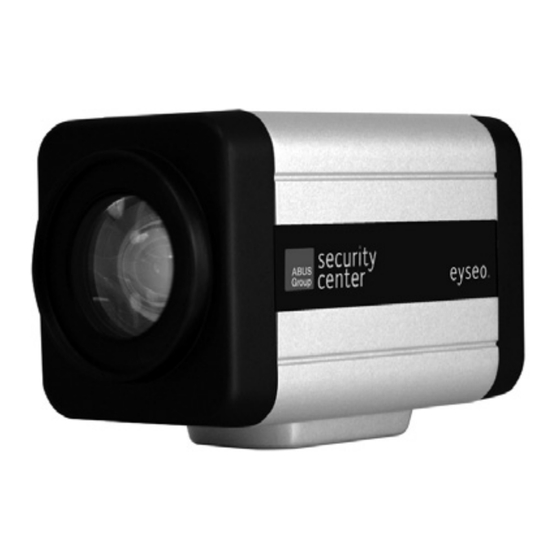

- Seite 1 Autofokus-Kamera Installationsanleitung • Video surveilance camera……...27 Installation Guide • Caméra vidéo de surveillance…53 Instructions d’installation • Videobewakingscamera………..79 Installatie-instructies • Video overvågnings kamera...105 Installations Guide TV7053...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort......................03 Lieferumfang....................04 Merkmale...................... 04 Sicherheitshinweise..................05 Montagehinweise..................07 Beschreibung der Kamerarückseite…………………………………....08 Anzeige des On-Screen-Menüs..............11 Programmiermenü..................14 Anschluss eines Bedienpultes………………………………………………..… 24 Installation....................25 Technische Daten..................26... -
Seite 3: Vorwort
1. Vorwort Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieser Eyseo Autofokus-Kamera. Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. -
Seite 4: Lieferumfang
2. Lieferumfang Eyseo Autofokus-Kamera Befestigungsplatte für Kamerahalterung inkl. Schrauben Montageanleitung 3. Merkmale Die Autofokus-Kamera der Eyseo-Serie verfügt über folgende Funktionen: a) Auto-Iris-Funktion (AI) b) Gegenlichtkompensation (BLC) c) Automatische Verstärkerreglung (AGC) d) Automatischen Weißabgleich (AWB) e) 22-fach Zoomobjektiv f) 16-fach Digitalzoom g) Autofokus-Funktion h) Menügeführte Programmierung (OSD) i) Zertifiziert gemäß... -
Seite 5: Sicherheitshinweise
4. Sicherheitshinweise Öffnen Sie niemals diese Kamera, um die Gefahr eines elektrischen Schlags oder den Verlust der Gerätegarantie zu vermeiden. Regen und Feuchtigkeit vermeiden. Die Kamera nicht an nassen Orten verwenden. Die Kamera ist nur für den Einsatz im Innenbereich vorgesehen. Falls die Kamera nass wird, ist die Stromversorgung unverzüglich zu unterbrechen. - Seite 6 Die Kamera nur innerhalb des vorgeschriebenen Temperatur-, Luft- feuchtigkeits- und Leistungsbereichs betreiben. Ein Betrieb der Kamera außerhalb des vorgeschriebenen Bereichs kann zu einer schnelleren Alterung und zu einem vorzeitigen Versagen führen. Eine massive Überschreitung des angegebenen Betriebsbereichs kann auch zu einem Sofortausfall der Kamera führen.
-
Seite 7: Montagehinweise
5. Montagehinweise Diese Kamera ist nur für Innenanwendungen vorgesehen. Wird die Kamera im Außenbereich eingesetzt, kann es in Folge von Feuchtigkeit und Temperatur- überschreitungen zu Beschädigungen der Kamera kommen. Im Außenbereich ist diese Kamera daher in ein geeignetes Schutzgehäuse zu installieren, dass diese in auseichendem Maß... -
Seite 8: Beschreibung Der Kamerarückseite
6. Beschreibung der Kamerarückseite (T) Zoom NAH (TELE +/ ) Vergrößert die Detailansicht und verkleinert den Bildausschnitt. Im Menü dient diese Taste um den Cursor nach oben zu bewegen oder den eingestellten Wert zu erhöhen. - Seite 9 (W) Zoom WEIT (WIDE -/ ) Vergrößert den Bildausschnitt bis zum maximalen horizontalen Blickwinkel. Im Menü dient diese Taste um den Cursor nach unten zu bewegen oder den eingestellten Wert zu reduzieren. (N) Fokus Nah / + Drücken, um den Fokus näher einzustellen / Wert erhöhen (+) (F) Fokus Fern / - Drücken, um den Fokus entfernter einzustellen / Wert verringern (-) (MENU) Menü...
- Seite 10 (P.LED) Statusanzeige LED Zeigt, ob die Kamera korrekt mit Spannung versorgt ist. (RS485) RS485 Steueranschluss Steuerung der Kamera über eine RS485 Schnittstelle. Schließen Sie (D+) und (D-) korrekt an das Steuergerät an (z.B. Steuerpult TV7091). (VIDEO OUT) Video Ausgang BNC-Ausgang. Hier wird das Videosignal der Kamera abgegriffen (Signalpegel 1V s-s).
-
Seite 11: Anzeige Des On-Screen-Menüs
7. Anzeige des On-Screen-Menüs OSD-Anzeige Position... - Seite 12 Funktion Anzeige Bedeutung Fokus Keine Anzeige Auto-Fokus-Einrichtung der Kamera ist aktiv. Die Einstellung des Fokus erfolgt manuell durch den Bediener / Push Auto Mode Gegenlicht- Keine Anzeige Gegenlichtkompensation deaktiviert kompensa- „BLC“ Gegenlichtkompensation aktiv / AUTO tion (BLC) /Super BLC Modus Elektronisch Keine Anzeige Normale Belichtungszeit 1/50s...
- Seite 13 Protokoll AUTO/NATIV Nach Kamerastart werden die Protokoll- und Kommunikationseinstellungen für eine PELCO/LG bestimmte Zeit angezeigt. COMM „BBBB,P,D,S“ Stand-By „STAND-BY“ Zeigt den STAND-BY Modus während des Modus Kamerastarts an. Zoom- Dx176 Digitaler Zoom-Modus Anzeige Dx22 Optischer Zoom-Modus Kamera ID 000~255 Kamera-Identnummer (für Steuerung über RS485 Schnittstelle) Kamera- Benutzerdefinierter Kameraname (max.
-
Seite 14: Programmiermenü
8. Programmiermenü Hauptmenü MENU ← → FOCUS SET ← → AWB SET ← → AE SET ← → SPECIAL SET ← → F OSD DISP ← → COMMUNICAT INITIAL SET ← → EXIT Menüeinstellungen vornehmen: Um die Menüanzeige zu erhalten, drücken Sie die Menü-Taste. Für die Anwahl jedes Menüpunktes verwenden Sie die Tasten ( ) und ( ). - Seite 15 Alle FETT gedruckte Werte sind Werkseinstellungen. FOCUS SET Bezeichnung Funktion FOCUS MODE AUTO: Automatische Fokuseinstellung MANUAL: Manuelle Fokussierung PUSH AUTO: Speichert den ausgewählten Wert manuell für die eingestellte Umgebung. Bei Anzeigeänderung wird der Fokus nicht automatisch verändert. FOCUS DIST Minimaler Fokusabstand Werte: 1CM, 10CM, 50CM, 1M, 3M, 5M oder 10M ZOOM START Zoom-Start-Faktor...
- Seite 16 ZOOM TRACK Fokuseinstellung bei Zoom Auto: Automatische Fokussierung nach Zoom MANUAL: Manuelle Fokussierung nach Zoom INITIAL SET Eine Änderung des Wertes auf „ON“ setzt alle Fokus- einstellungen zurück. RETURN Zum Hauptmenü beenden...
- Seite 17 AWB SET Bezeichnung Funktion WB MODE Einstellen des Weißabgleich-Modus (WB-Modus) Mögliche Werte: AUTO, HUE, INDOOR, OUTDOOR, MANUAL, PUSH AUTO AUTO: WB Farbtemperaturbereich = 2500°K ~ 8000°K MANUAL WB: Einstellung der Rot- und Blauwerte für gewünschten Weißabgleich PUSH AUTO: Speichert den ausgewählten Wert manuell für die eingestellte Umgebung.
- Seite 18 PUSH AUTO ON: Der Weißabgleich wird für die Umgebung angepasst. OFF: Speichert den eingestellten Wert. Nach Neustart wird immer dieser Wert verwendet. INITIAL SET Eine Änderung des Wertes auf „ON“ setzt alle Weißabgleicheinstellungen zurück. RETURN Zum Hauptmenü beenden AE SET Bezeichnung Funktion AE MODE...
- Seite 19 BRIGHTNESS Bildhelligkeitseinstellung; Werte: 0 ~ 99 BACKLIGHT Modus für die Gegenlichtkompensation (BLC): OFF, ON, AUTO oder SUPER ON: BLC passt die Helligkeit des Bereiches entsprechend des BLC-LEVELs an AUTO: BLC passt die Helligkeit jedes einzelnen Bereiches automatisch an. SUPER: BLC passt die Helligkeit des Bildes entsprechend der Lichtbedingungen an.
- Seite 20 BLC LEVEL Manuelle Einstellung der Gegenlichtintensität: BLC-Level 0 ~ 80; Funktion aktiv bei BLC ON BLC AREA Definiert den Bereich der unter Betrachtung ist, basierend auf den durchschnittlichen Lichtverhältnissen des Gesamtbildes; Funktion aktiv bei BLC ON oder AUTO BLC Bereiche: Zentrum [Center](Area 0), Oben klein [TopS](Area 1+2), Oben groß...
- Seite 21 SPECIAL Bezeichnung Funktion USER TITLE Eingabe des Kameranamens für die Displayanzeige Position ändern über Tasten (F)/(N) Wertänderung über Tasten (T)/(W) SHARPNESS Einstellung der Schärfe des Videobildes. Werte: 0 ~ 15 MIRROR Vertikale Spiegelung des Videobildes. Werte: ON / OFF COLOR Farbdarstellung des Videobildes.
- Seite 22 F OSD DISP Bezeichnung Funktion FUNCTION DISP ON/OFF Anzeige der Symbole für Focus Mode, Back Light, Shutter Speed und WB Mode CAMERA ID DISP ON/OFF Kamera ID-Nummer Anzeige ZOOM MAG DISP ON/OFF Zoom-Faktor Anzeige im Display USER TITLE ON/OFF Anzeige Kameraname im Display INIT TITLE DISP ON/OFF Initialisierungsanzeige beim Start BRIGHTNESS DISP...
- Seite 23 COMMUNICATION Bezeichnung Funktion CAMERA ID Identifikationsnummer (ID) der RS-485 Schnittstelle NATIVE 1~127, PELCO D 1~255, PELCO D 0~253 PROTOCOL AUTO, NATIVE, PELCO oder LG SPEED RS-485 Baudrate: 2400, 4800, 9600 oder 19200 PARITY Parität: keine (NONE), ungerade (ODD), gerade (EVEN) RETURN Zum Hauptmenü...
-
Seite 24: Anschluss Eines Bedienpultes
9. Anschluss eines Steuerpultes Verwenden Sie die eingebaute RS485-Schnittstelle zur Steuerung der Autofokuskamera über ein Steuerpult (z.B. TV7091). Schließen Sie an diese Schraubklemme die Steuersignalleitung an. Die Klemme ist wie folgt belegt. Eingang Data+ Eingang Data- Masse... -
Seite 25: Installation
10. Installation Gehen Sie bei der Installation der Kamera wie folgt vor. Wählen Sie eine geeignete Stelle, an der Sie die Kamera montieren möchten. Verbinden Sie das Videokabel (empfohlener Kabeltyp: RG59) mit dem BNC- Videoausgang (VIDEO OUT) der Kamera und dem der Kamera als nächstes angeschlossene Gerät. -
Seite 26: Technische Daten
11. Technische Daten Modelnummer TV7053 Bildaufnehmer 1/4“ SONY SUPER HAD CCD TV Linien /Pixel 470 TV Linien / 438.000 Pixel Mindestbeleuchtung 0,7 Lux bei F1.6 Signal-Rauschabstand > 48 dB Elektr. Shutter-Regelung 1/50s – 1 / 30.000s Objektiv 22-fach Zoom / 3,9~85,8mm / F1.6~3.7 Digitaler Zoom 16-fach (maximale Vergrößerung inkl.
