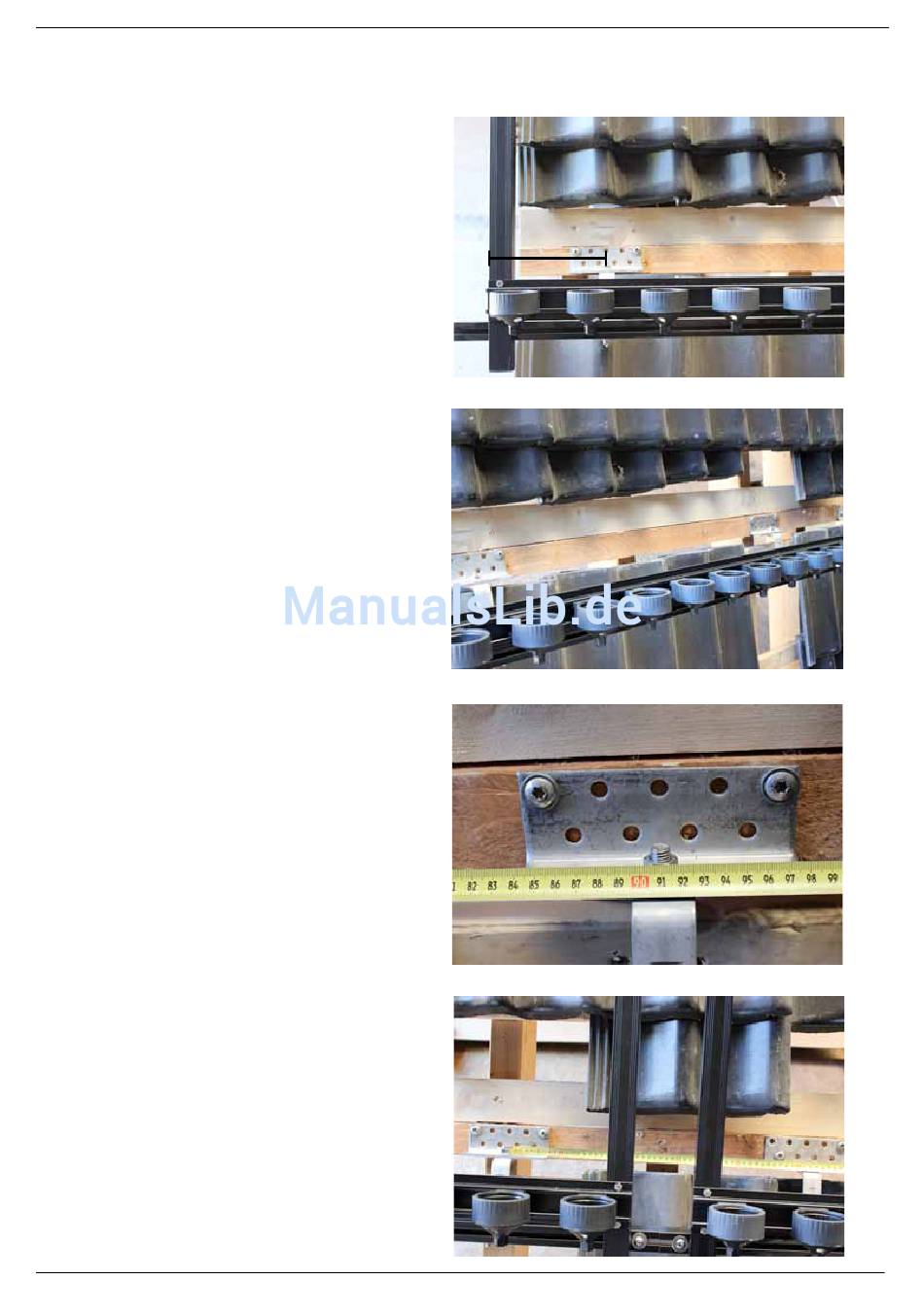

9.7 1. Kollektor A
Sparrenankerbefestigung oben/unten
Ca. 200 - 210 mm von Außenkante
Kollektorrahmen den Sparrenanker so
setzen, dass diese immer im Wellental der
unteren Pfannen liegen.
9.8 1. Kollektor B
Sparrenankerbefestigung oben/unten
9.8

Sparrenanker setzen

Mitte 1. Sparrenanker bis Mitte 2. Sparren-
anker ca. 910 mm so setzen, dass diese
immer im Wellental der unteren Pfanne
liegen.
9.10 2. Kollektor A
Sparrenankerbefestigung oben/unten
– 9 –
200 - 210 mm
