Gebruik het elektrische gereedschap niet
stationair. Het is niet geconstrueerd voor ge-
bruik met een zaagtafel.
Gebruik geen zaagbladen van HSS-staal.
Dergelijke zaagbladen kunnen gemakkelijk
breken.

Gebruik volgens bestemming

GKS 65:
De machine is bestemd voor het met een vaste
steun en een recht verlopende zaaglijn schulpen,
afkorten en tot 45° verstek zagen in hout.
GKS 65 CE:
De machine is bestemd voor het met een vaste
steun en een recht verlopende zaaglijn schulpen,
afkorten en tot 45° verstek zagen in hout. Met ge-
schikte zaagbladen kunnen ook nonferrometa-
len, lichte bouwmaterialen en kunststoffen wor-
den gezaagd.

Zaagdiepte instellen

(zie afbeelding
B
Trek altijd voor werkzaamheden aan de ma-
chine de stekker uit het stopcontact.
Om een optimaal zaagresultaat te berei-
ken, mag het zaagblad hoogstens 3 mm uit
het materiaal steken.
Als u een kleinere zaagdiepte wilt instellen,
draait u de spanhendel 23 tegen de wijzers van
de klok in en beweegt u de zaag omhoog van de
voetplaat 13.
Als u een grotere zaagdiepte wilt instellen,
draait u de spanhendel 23 tegen de wijzers van
de klok in en beweegt u de zaag omlaag naar de
voetplaat 13.
Als u na het losdraaien van de spanhendel 23 de
zaagdiepte van de zaag niet volledig kunt verstel-
len, trekt u de spanhendel 23 van de zaag weg
en draait u deze met de wijzers van de klok mee.
Laat de spanhendel 23 weer los en draai deze
nogmaals tegen de wijzers van de klok in. Her-
haal deze handeling tot de gewenste zaagdiepte
instelbaar is.
Stel de gewenste zaagdiepte met de zaagdiepte-
schaalverdeling 24 in.
Draai de spanhendel 23 met de wijzers van de
klok mee om de zaagdiepte te fixeren.
59 • 1 609 929 H32 • 05.04
Als de ingestelde zaagdiepte daarmee niet vol-
doende wordt gefixeerd, trekt u de spanhen-
del 23 van de zaag weg en draait u deze met de
wijzers van de klok mee. Laat de spanhendel 23
weer los en draai deze nogmaals met de wijzers
van de klok mee. Herhaal deze handeling tot de
zaagdiepte gefixeerd is.
Draai de vleugelschroef 25 en de hendel voor het
vooraf instellen van de zaaghoek 8 los.
Leg de machine bij voorkeur op de voorzijde van
de beschermkap.
Daar de voetplaat weg van de machine tot de ge-
wenste zaaghoek op de schaalverdeling 6 is in-
gesteld.
Draai de vleugelschroef 25 en de hendel voor het
vooraf instellen van de zaaghoek 8 weer vast.
Opmerking: bij het verstekzagen is de zaag-
diepte kleiner dan de op de zaagdiepteschaalver-
deling 24 aangeven waarde.
)
De zaagmarkering 0° ( 10) geeft de stand van het
zaagblad bij haaks zagen aan.
De zaagmarkering 45° ( 9) geeft de stand van het
zaagblad bij zagen op 45° aan.
Bij beide zaagmarkeringen wordt rekening ge-
houden met de dikte van het zaagblad. Geleid
het zaagblad altijd buiten de getekende zaaglijn
zodat de gewenste maat niet met de dikte van het
zaagblad verminderd wordt. Kies daarvoor de
desbetreffende inkepingzijde van de zaagmarke-
ring 0° ( 10) resp. 45° ( 9), zoals op de afbeelding
weergegeven.
Opmerking: zaag bij voorkeur eerst proefsge-
wijs.
Nederlands - 4

Zaaghoek instellen

Trek altijd voor werkzaamheden aan de ma-
chine de stekker uit het stopcontact.

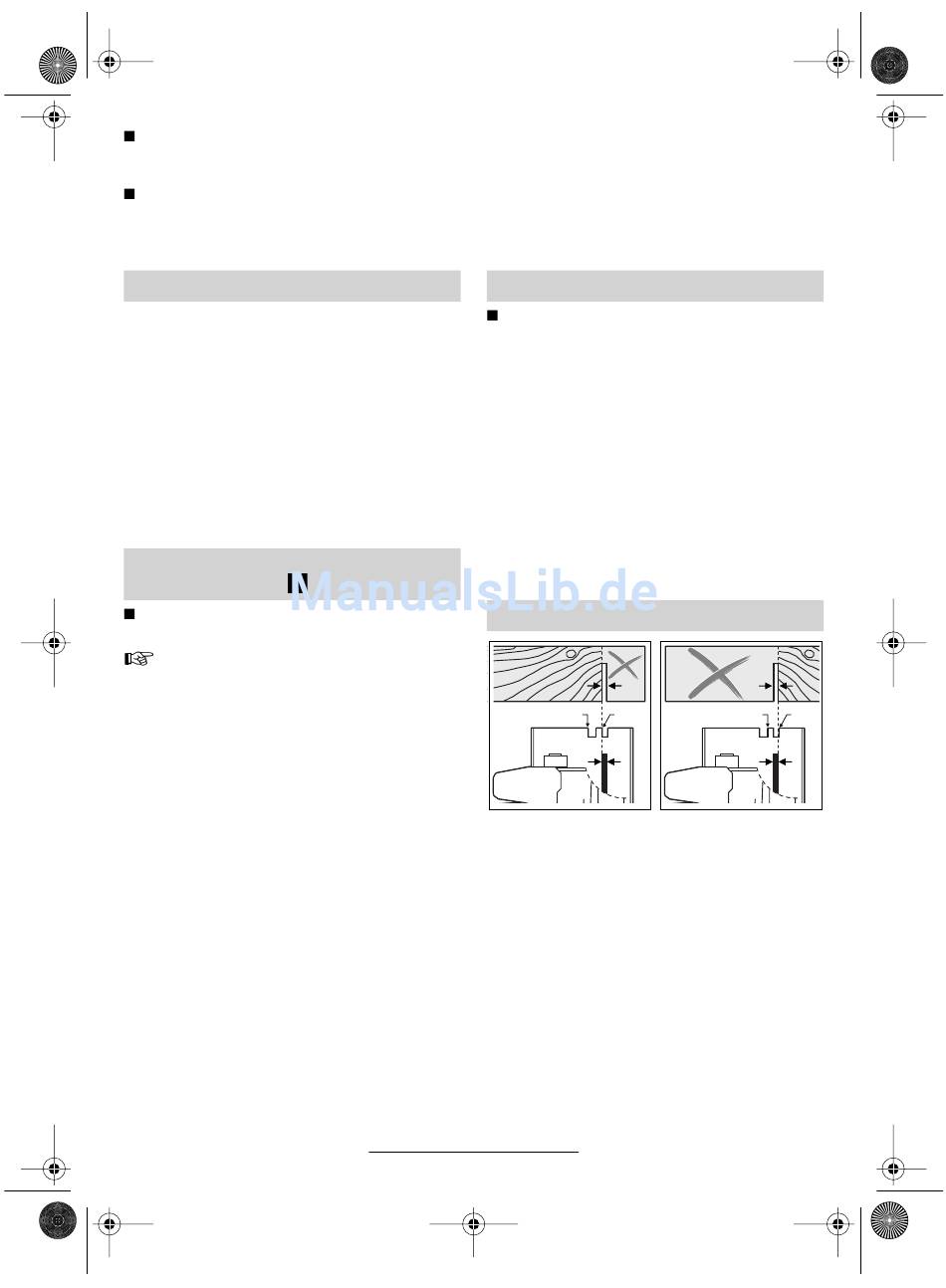

Zaagmarkeringen
45° 0° 45° 0°
