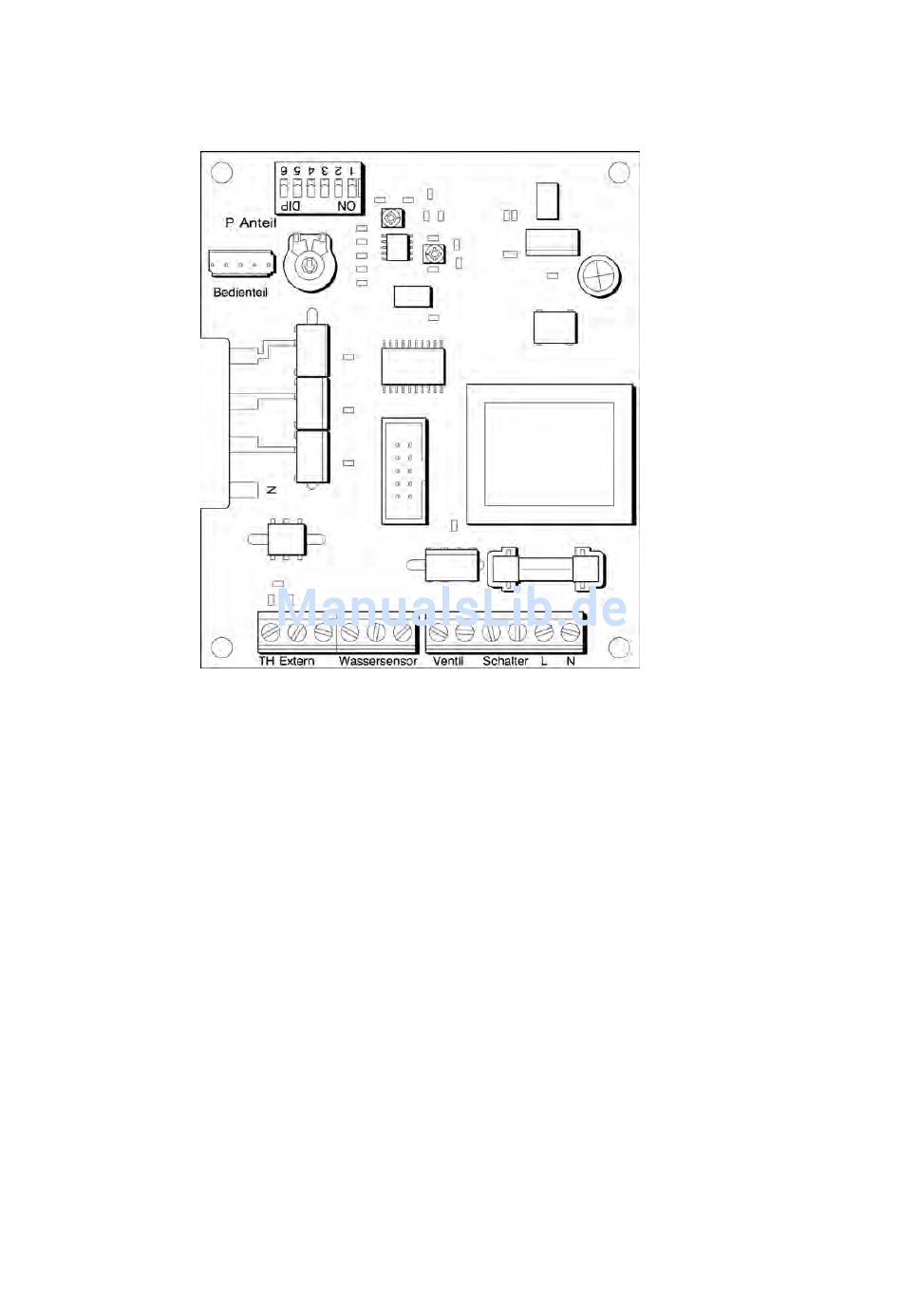

Die Anschlußplatine
Die Anschluplatine der Roos-Gebläsekonvektoren bietet verschiedene Optionen für die Einstellung und
Anpassung des Gerätes.
Motorsteckeranschluß
TH Extern:
Anschluß für den externen Raumtemperaturregler
Wassersensor: Anschluß für den optionalen Vorlauf-Temperatursensor, zur automatischen Umschaltung
zwischen Heiz- und Kühlbetrieb. Bei Verwendung des Sensors müssen die DIP-Schalter
3 und 4 ausgeschaltet sein (Auslieferzustand)
Ventil:
Anschlußmöglichkeit für das optionale 3-Wege Ventil
Schalter:
Ein / Aus Schalter (Geräteschalter an der seitl. Bedieneinheit)
L:
Anschluß Zuleitung
N:
Anschluß Zuleitung
Bedienteil:
Anschluß des Bedienteilsteckers bei Geräten mit integriertem Regler (Regler wird
automatisch erkannt)
Die DIP-Schalter bieten folgende Einstellungsmöglichkeiten:
1
ON = Deaktivierung von Lüfterstufe 3
2
ON = Totbereich für automatische Umschaltung Heizen / Kühlen ändern
Werkseinstellung 17-25°C, ON= 20-28°C, innerhalb dieses Temperaturbereiches undefinierter
Bereich, das Gerät wird ausgeschaltet
3
ON = Nur Heizbetrieb (Einstellung hat Vorrang vor Automatikeinstellung bei Sensorverwendung)
4
ON = Nur Kühlbetrieb (Einstellung hat Vorrang vor Automatikeinstellung bei Sensorverwendung)
Die Schalter 5 und 6 sind nicht belegt.
9
