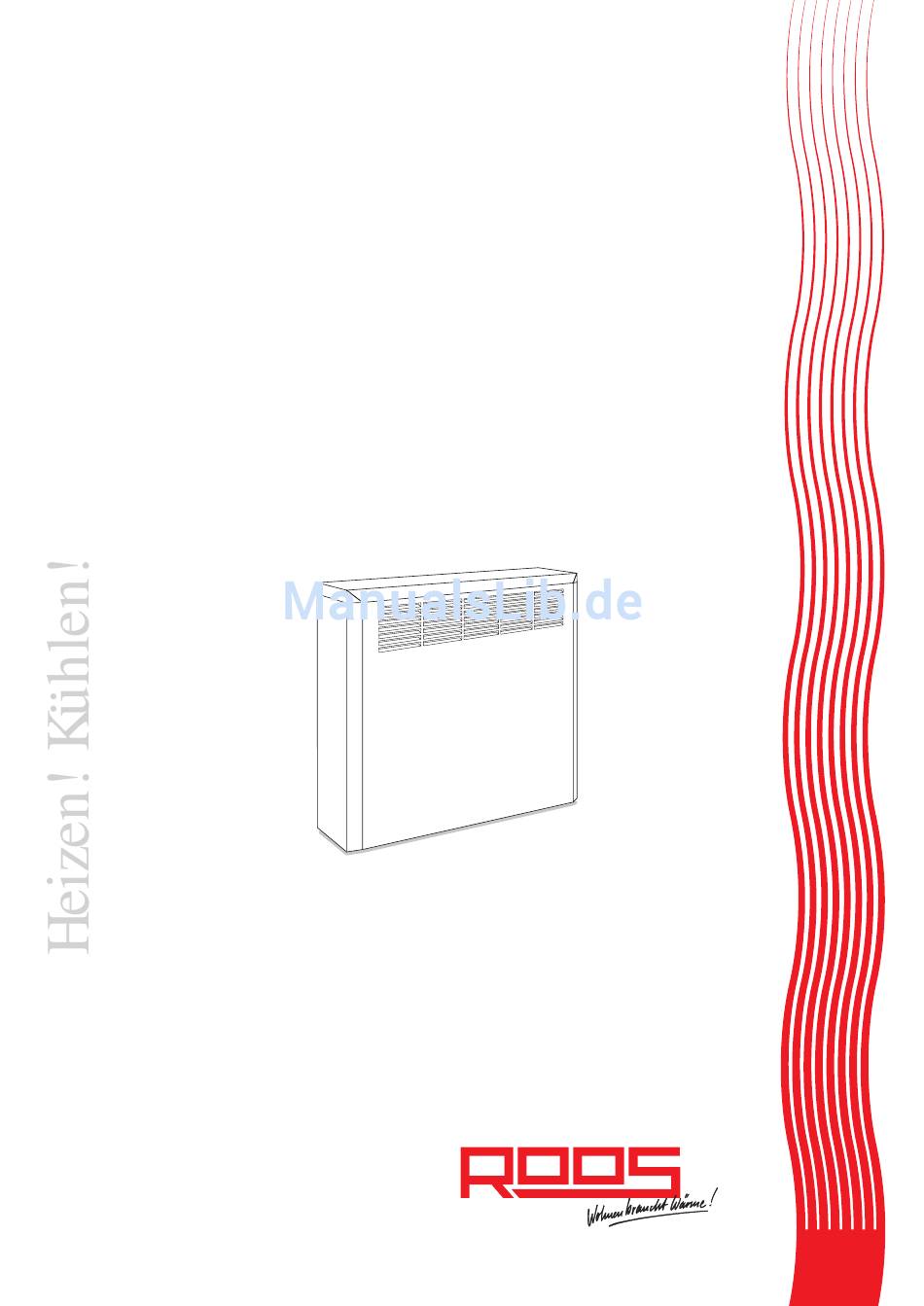

- Seite 1 Gebläsekonvektoren ROOS MonoFan Beschreibung, Bedienung, und Montage Gerätetypen RMF 1 RMF 2 RMF 3 RMF 4...
-
Seite 2: Luft Passiert Dann Einen Lamellen
Platzverhältnissen realisiert werden. • Aufgrund des großzügig bemessenen Anschlußraumes sowohl für den Wasser- als auch den Elektro-Anschluß, kann der Austausch auf einen ROOS-Gebläsekonvektor in vielen Fällen ohne weitere Renovierungsmaßnahmen durchgeführt werden. • Die elektronische Steuerung der ROOS-Gebläsekonvektoren erlaubt die Verwendung handelsüblicher Raumtemperaturregler. -
Seite 3: Allgemeine Hinweise
2. Allgemeine Hinweise Damit Ihnen dieses Gerät viele Jahre Freude bereitet, beachten Sie bitte diese Bedienungsanleitung. Sie ist unbedingt aufzubewahren. Bei einem Wechsel des Benutzers ist Sie diesem zu übergeben. Bewahren Sie diese Anleitung sorgfältig auf, damit Sie im Falle eines evtl. auftretenden Problemes schnell nachschlagen können und bei Arbeiten am Gerät dem Fachmann zur Kenntnisnahme überreicht werden kann. -
Seite 4: Technische Daten
Massenstrom bei mittlerer und min. Drehzahl wie bei max. Massenstrom bei mittlerer und min. Drehzahl wie bei max. Heizbetrieb*: Raumtemperatur 20 °C; Eintritts-Wassertemperatur 50 °C; größte Drehzahl; Massenstrom wie im Kühlbetrieb. Modell RMF 1 RMF 2 RMF 3 RMF 4 Höhe in cm 60,5 60,5... -
Seite 5: Aufhängen Des Gerätes
(siehe 4.3 bis 4.5). Dadurch ist die optimale Zugänglichkeit für den Elektro- und den Wasseranschluß gewährleistet. Maße A-E lt. nachfolgender Tabelle. 24,5 cm (bei 10 cm Bodenabstand) 44,1 cm (bei 10 cm Bodenabstand) RMF 1 - 39,4 cm RMF 2 - 50,4 cm RMF 3 - 73,5 cm RMF 4 - 95,5 cm... -
Seite 6: Abnehmen Der Frontverkleidung
4.3 Abnehmen der Frontverkleidung Die Laschen an der Unterseite der Front- verkleidung nach oben drücken und die Frontverkleidung anschließend nach vorne abnehmen (siehe Abbildung). 4.4 Abnehmen des Deckels Schraubenabdeckungsclipse abnehmen, Deckelschrauben lösen und Deckel nach oben abnehmen. -
Seite 7: Abnehmen Der Seitenteile
4.5 Abnehmen der Seitenteile Schrauben des Elekto-Abdeckbleches lösen und Blech entfernen. Dann die Schrauben der Seitenteile lösen und Seitenteile nach unten aus den Laschen an den unteren Sockelblechen ziehen (siehe Abbildung). Das Gerät kann jetzt einfach gemäß 4.2 an der Wand befestigt werden. Für die folgenden Arbeiten am Wasser- und Elektroanschluß... -
Seite 8: Elektroanschluß
4.7 Elektroanschluß Die elektrische Installation muss in jedem Fall den allgemein gültigen Normen entsprechen: Falls das Gerät an eine Steckdose angeschlossen wird, den korrekten Sitz des Steckers überprüfen. Ihr Gebläsekonvektor kann entweder mit dem Stecker an eine Schutzkontaktsteckdose angeschlossen werden, oder die Netzanschlussleitung kann direkt über eine Anschlussdose fest angeschlossen werden. Installationsseitig ist dann eine allpolige Trennvorrichtung mit einer Kontaktöffnungsweite von mindestens 3 mm je Pol vorzusehen. - Seite 9 Die Anschlußplatine Die Anschluplatine der Roos-Gebläsekonvektoren bietet verschiedene Optionen für die Einstellung und Anpassung des Gerätes. Motorsteckeranschluß TH Extern: Anschluß für den externen Raumtemperaturregler Wassersensor: Anschluß für den optionalen Vorlauf-Temperatursensor, zur automatischen Umschaltung zwischen Heiz- und Kühlbetrieb. Bei Verwendung des Sensors müssen die DIP-Schalter...
-
Seite 10: Der Wasseranschluß
4.8 Der Wasseranschluß Die maximale Wassereintrittstemperatur beträgt 80°C, der maximale Betriebsdruck beträgt 8 bar. Bitte beachten Sie die nachfolgenden Durchflußgrenzwerte: Gerätetyp RMF/RCF 1 RMF/RCF 2 RMF/RCF 3 RMF 4 Mindestdurchfluß Höchstdurchfluß 1.050 (jeweils in l/h) Minimale mittlere Wassertemperatur Zur Vermeidung von Kondensatbildung am Gerät, sollte der Mindestwert der mittleren Wassertemperatur lt. -
Seite 11: Drehen Des Wasser- Und Elektroanschlusses
4.9 Drehen des Wasser- und Elektroanschlusses ROOS Gebläsekonvektoren können zur Anpassung an örtliche Gegebenheiten Anschlußseitig komplett gedreht werden. Der Wasseranschluß befindet sich dann auf der linken Geräteseite, Elektroanschluß und Bedieneinheit auf der rechten. Entfernen Sie zuerst die Frontverkleidung, den Deckel und die Seitenteile wie oben abgebildet Jetzt kann das Elektronikhalteblech demontiert werden. - Seite 12 Die unteren, seitlichen Haltebleche auf der gegenüberliegenden Geräteseite wie abgebildet wieder montieren. Abstandsunterschiede können abschließend mit den beiden Langlöchern an der Vorderseite des Gerätes wieder ausgeglichen werden. Anschließend kann der Wärmetauscher gedreht und die Kondensatwanne wieder eingesetzt und montiert werden. Achten Sie bei der Montage auf die Verwendung der richtigen Schrauben (Kunststoffschrauben für Kondensatwanne).
- Seite 13 Beim Aufstecken des Motorsteckers auf die Platine unbedingt darauf achten, dass der Nippel am Motorstecker nach oben zeigt und der Stecker richtig einrastet. Die Platine muß wie auf der Abbildung gezeigt, auf dem Halteblech gedreht werden (Motorstecker von oben eingesteckt), damit die Kontakte der Platine wieder von vorne zugänglich sind.
-
Seite 14: Bedienung Durch Den Benutzer
5. Bedienung durch den Benutzer 5.1 Geräte ohne integrierten Regler Mit dem Schalter (2) kann das Gerät ein- und ausgeschaltet werden. Die LED (1) leuchtet, wenn das Gerät eingeschaltet ist. Die Temperatureinstellung erfolgt am externen Raumtemperaturregler. Das Gerät schaltet bei montiertem Temperaturfühler automatisch zwischen Heiz- und Kühlbetrieb um. - Seite 15 5.3 Filterwechsel ROOS Gebläsekonvektoren sind mit einem hochwertigen Elektrostatikfilter ausgerüstet. Diese Filter filtern die Luft nicht nur mechanisch, sondern zusätzlich über eine elektrostatische Aufladung die den Staub anzieht und haften lässt. Dadurch wird die Filterleistung erheblich gesteigert. Die elektrostatische Aufladung erhält sich bis zu 2 Jahre nach dem Öffnen der Umverpackung. Daher empfehlen wir einen Austausch des Filters nach 2 Jahren.
- Seite 16 Techn. Änderungen und Irrtümer vorbehalten V 88-a GmbH Elektrische Heizsysteme - Raumlüftungssysteme Ohlenfeldstraße 4-6, 56154 Boppard-Buchholz, Tel.: +49 6742 / 80 02-0, Fax: 80 02-40 Dieselstraße 12, 08371 Glauchau, Tel.:+49 37 63/17 93-0, Fax: 17 93-30 www.roos-gmbh.de e-mail: info@roos-gmbh.de...
