4. Montage
4.1 Allgemeine Hinweise
Die Installation und Inbetriebnahme, sowie Arbeiten am Gebläsekonvektor sind nur durch einen
konzessionierten Fachmann durchführen zu lassen.
Der Gebläsekonvektor darf nicht in explosionsgefährdeten Räumen eingesetzt werden und ist für einen
Betrieb in Räumen mit anfallenden Abgasen, Industriestäuben u. ä. nicht geeignet. Wenn die
Netzanschlußleitung dieses Gerätes beschädigt wird, muß sie durch den Hersteller, seinen Kundendienst
oder einer ähnlich qualifizierten Person ersetzt werden, um Gefahren zu vermeiden. Das Gerät nicht
abdecken, die Luftöffnungen nicht zustellen und einen Abstand von mindestens 50 cm zu angeströmten
Gegenständen einhalten.

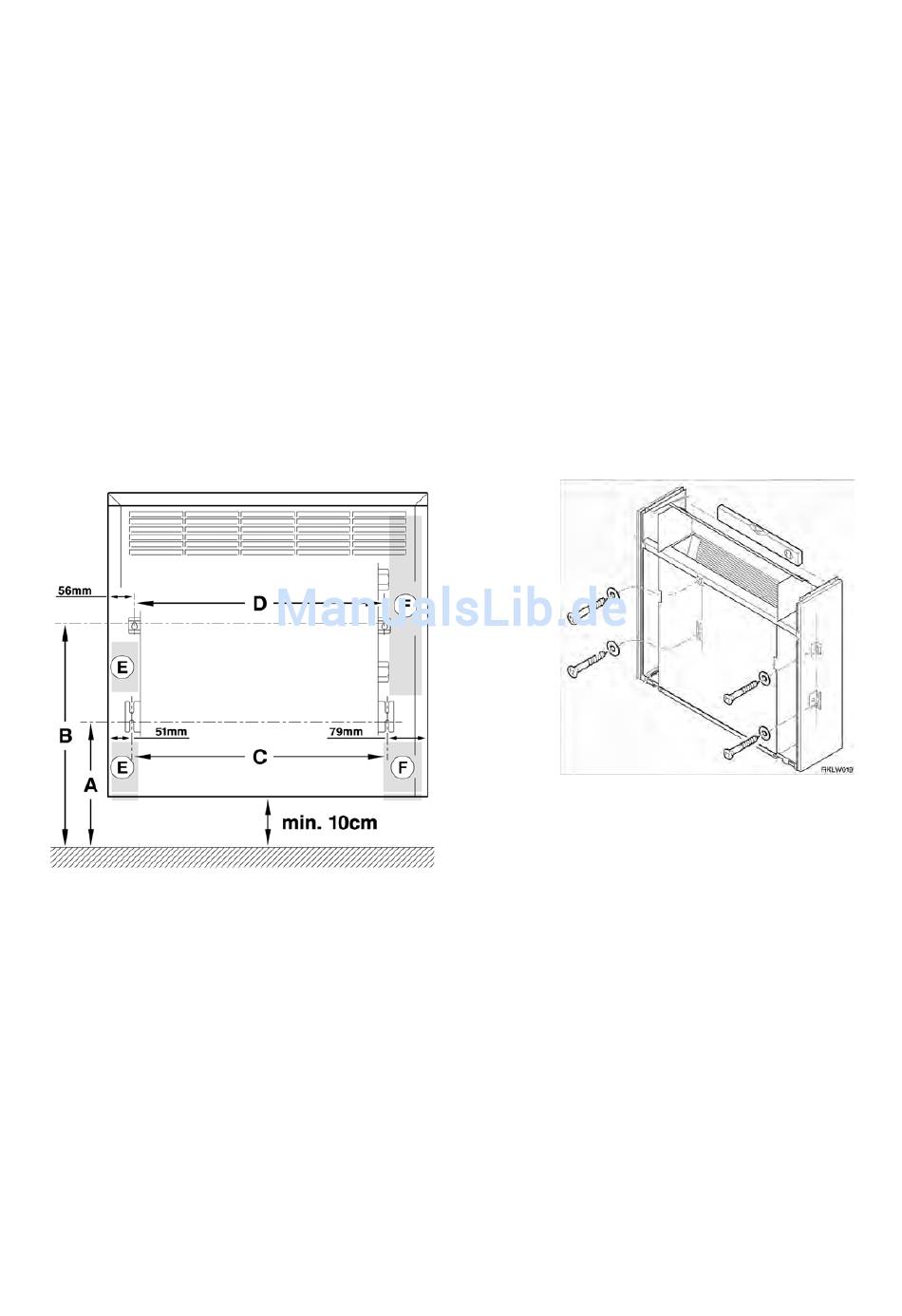

4.2 Aufhängen des Gerätes
Das Gerät gemäß der untenstehenden Maße tragfähig mit der Wand verschrauben und aufhängen.
Hierzu empfiehlt es sich, vorab den Deckel, die Frontverkleidung und die Seitenteile zu demontieren
(siehe 4.3 bis 4.5). Dadurch ist die optimale Zugänglichkeit für den Elektro- und den Wasseranschluß
gewährleistet. Maße A-E lt. nachfolgender Tabelle.
A -
24,5 cm (bei 10 cm Bodenabstand)
B -
44,1 cm (bei 10 cm Bodenabstand)
C -
RMF 1 - 39,4 cm
RMF 2 - 50,4 cm
RMF 3 - 73,5 cm
RMF 4 - 95,5 cm
D -
RMF 1 - 38,4 cm
RMF 2 - 49,4 cm
RMF 3 - 72,5 cm
RMF 4 - 94,5 cm
E - Freiraum für Elektroanschluß, nach hinten offen, Durchführung auch von unten möglich
F - Freiraum für Wasseranschluß, nach hinten offen, Durchführung auch von unten möglich
Beide Seitenteile zur besseren Zugänglichkeit bei der Montage einfach demontierbar. Siehe auch 4.5.
5
