4.9 Drehen des Wasser- und Elektroanschlusses
ROOS Gebläsekonvektoren können zur Anpassung an örtliche Gegebenheiten Anschlußseitig komplett
gedreht werden. Der Wasseranschluß befindet sich dann auf der linken Geräteseite, Elektroanschluß und
Bedieneinheit auf der rechten.

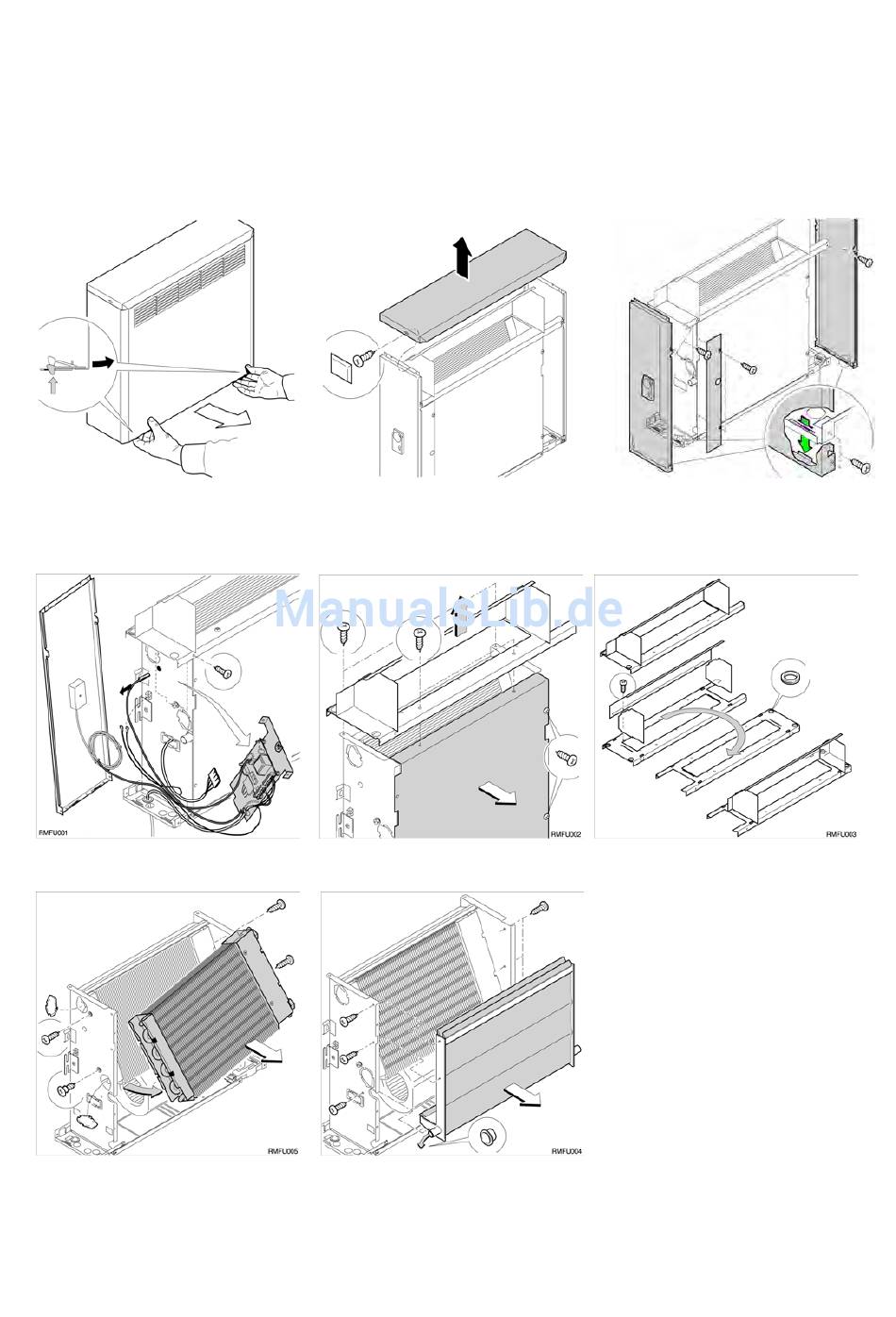

Entfernen Sie zuerst die Frontverkleidung, den Deckel und die Seitenteile wie oben abgebildet
1
4
Jetzt kann das Elektronikhalteblech demontiert werden. Achten Sie darauf, den Wärmetauscher-
Temperaturfühler vorsichtig herauszuziehen. Die Reihenfolge der Arbeitsschritte gemäß der Reihenfolge
in obigen Abbildungen durchführen.
2
5
3
11
