GIRA
Schaltaktor 16fach 2.0
Info
Gebrauchsanweisung
Schaltaktor 16fach 2.0
Systeminformation
Dieses Gerät ist ein Produkt des Instabus-EIB-Systems und entspricht den EIBA-Richtlinien.
Detaillierte Fachkenntnisse durch EIB-Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen, welche Software geladen
werden kann und welcher Funktionsumfang sich damit ergibt sowie die Software selbst, sind der
Produktdatenbank des Herstellers und der technischen Beschreibung zu entnehmen. Planung,
Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer von der EIBA zertifizierten
Software.
Funktion

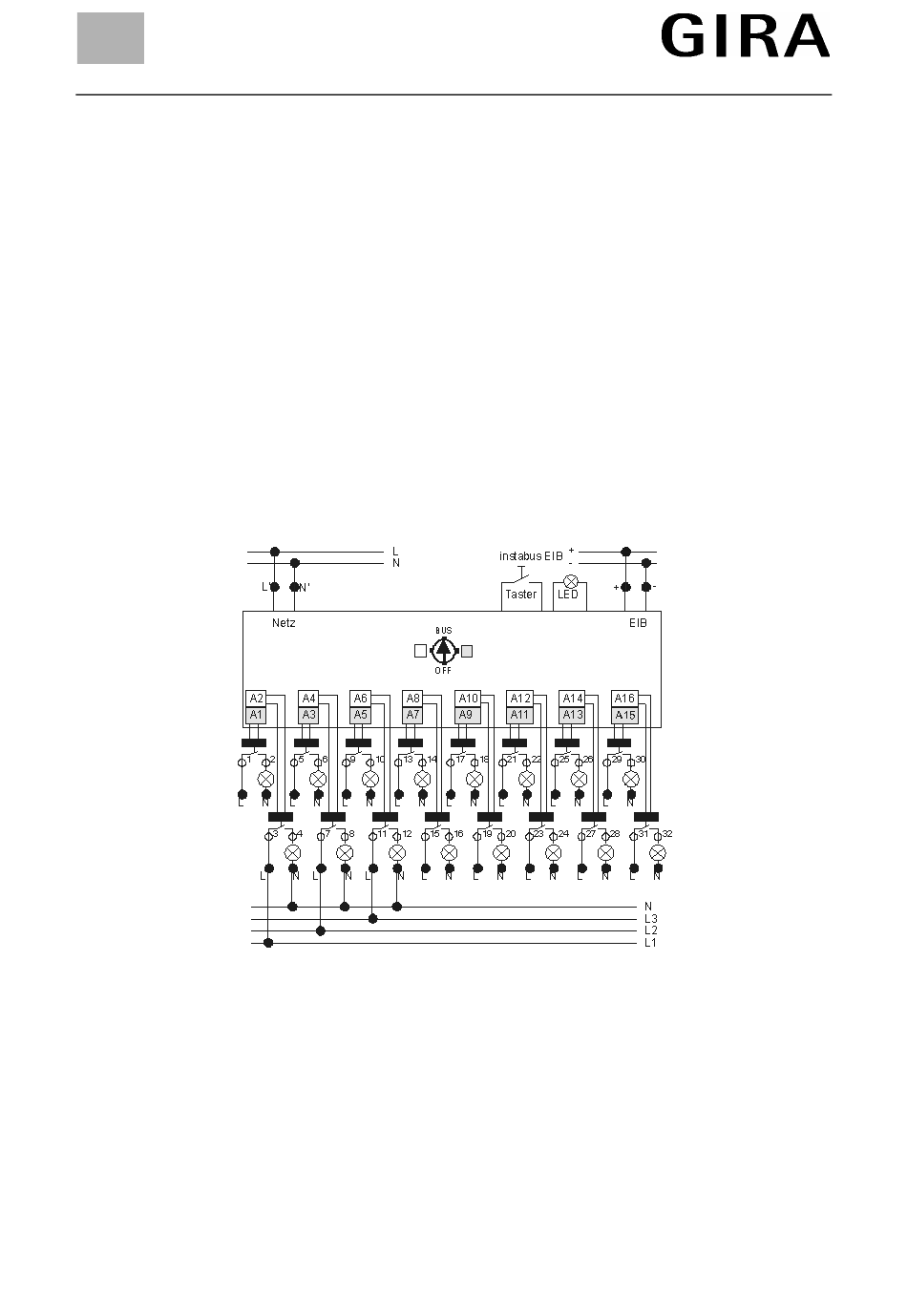

Mit dem Schaltaktor können 16 Verbraucher über potentialfreie Schließerkontakte unabhängig
voneinander geschaltet werden. Der Anschluss von verschiedenen Außenleitern an die Ausgänge ist
zulässig. Der Busanschluss erfolgt über eine Busan-schlussklemme, eine Datenschiene ist nicht
erforderlich. Das Gerät benötigt eine Versorgungsspannung von 230 VAC (Klemmen L' und N').
Die Ausgänge werden infolge der empfangenen Bustelegramme ein- bzw. ausgeschaltet.
Testfunktion
Mittels Drehschalter stehen folgende Testfunktionen zur Verfügung:
BUS:
Schalten der Ausgänge gem. empfangener Bustelegramme
OFF:
Alle Ausgänge werden abgeschaltet
Helles Feld:
Ausgänge mit geraden Nummern werden eingeschaltet
Dunkles Feld: Ausgänge mit ungeraden Nummern werden eingeschaltet
Es ist sicherzustellen, dass die Relaisausgänge vor der Inbetriebnahme mit Verbrauchern
(infolge Transport usw.) nicht eingeschaltet sind. Dazu ist der Drehschalter eine volle
Umdrehung im Uhrzeigersinn zu drehen.
Achtung: Dazu muss die Hilfsspannung von 230 V und die Busspannung angeschlossen sein.
Schaltaktor 16fach 2.0
38/00
Bestell-Nr.: 0628 00
Seite: 1 von 3
